1. Минимизировать функцию и синтезировать схему в базисе ИЛИ-НЕ:

F=A++A+BCD +BD+B+D.

2. Какая функция реализуется приведенной схемой (привести таблицу истиности и функцию ДНФ)?

4. Нарисовать характеристику преобразования ЦАП, представленного на рисунке. Uоп = 5,1 В, fCLK = 10 кГц. Определить время преобразования и максимальное напряжение Uвых ЦАП.

5. Приведите принципиальную схему и диаграммы работы 4-разрядного синхронного суммирующего счетчика на JK-триггерах (с выходом переполнения).

6. По заданной функции синтезировать схему в базисах И-НЕ и ИЛИ-НЕ, и записать ДНФ и КНФ-функции.

7. Определите коэффициент деления счетчика.

8. Используя мультиплексор 4x1, реализовать схему полного вычитателя и сумматора (привести таблицы истинности).

9. Привести принципиальные схемы ТТЛ и КМОП-инверторов, пояснить принцип работы.

10. Классификация триггеров. Принципиальная схема двухступенчатого JK-триггера на логических элементах и его диаграммы работы.

11. Какова информационная емкость ИМС? Сколько нужно таких ИМС, чтобы обеспечить информационную емкость 4048 Кбайт? Способы увеличения разрядности?



12. Синтезировать схему, реализующую представленную функцию на мультиплексорах 16x1 и 4х1 серии КМОП.



13. Для чего может использоваться схема на рисунке. Построить диаграммы на всех выходах регистра. Принципиальные схемы регистров памяти и сдвига.

14. Какие цифры будут отображаться на индикаторе? Ответ пояснить таблицей или графиком состояния схемы.

15. Сделайте расчет входного резистивного делителя для 4 разрядного АЦП параллельного преобразования, если ток делителя 1 mA, опорное напряжение 1,28 В. Классификация АЦП.

16. Реализовать модуль ЗУ с информационной емкостью 3 Кбайт и произвести расчет элементов схемы, если известно:

, , , , , , , , ,

17. Определить коэффициент счета в схеме на рисунке. Пояснить результат диаграммами на выходах счетчика Q3, Q2, Q1, Q0, и входе PS. Методы задания коэффициента счета (с примерами).

18. Какой код надо установить на входе ЦАП, чтобы на выходе получить Uвых = 4,04 В? Основные параметры и характеристики ЦАП.

19. Какую функцию выполняет схема? Базовые логические элементы и их таблицы истинности.

20. Представить диаграммы работы устройства и пояснить принцип работы и возможное применение.

21. Реализовать модуль ЗУ с информационной емкостью 2 Кбит за счет увеличения количества слов в накопителе и произвести расчет схемы, если известно, что

, , , , , , ,

22. Структурная схема сигма-дельта АЦП. Пояснить принцип преобразования однобитного сигма-дельта модулятора и определить выходной код для Uвх = 0,4 В, Uоп = ±1 В.

23. Определить выходную функцию.

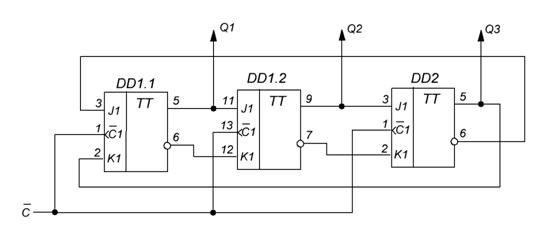

24. Определить коэффициент деления счетчика в установившемся режиме, построить диаграммы.

26. Определить погрешности преобразования ЦАП, если известно: .

N	0	1	2	3	4	5	6	7
Uвых	0,1	0,30	0,61	0,92	1,29	1,61	1,90	2,20

27. Реализовать схему приоритетного шифратора на 3 входа на мультиплексоре КР1533КП2. Привести таблицу истинности приорететного шифратора.

28. Приведите принципиальную схему и диаграммы работы 4-разрядного синхронного вычитающего счетчика на JK-триггерах.

30. Привести диаграммы работы устройства, представленного на рисунке.
