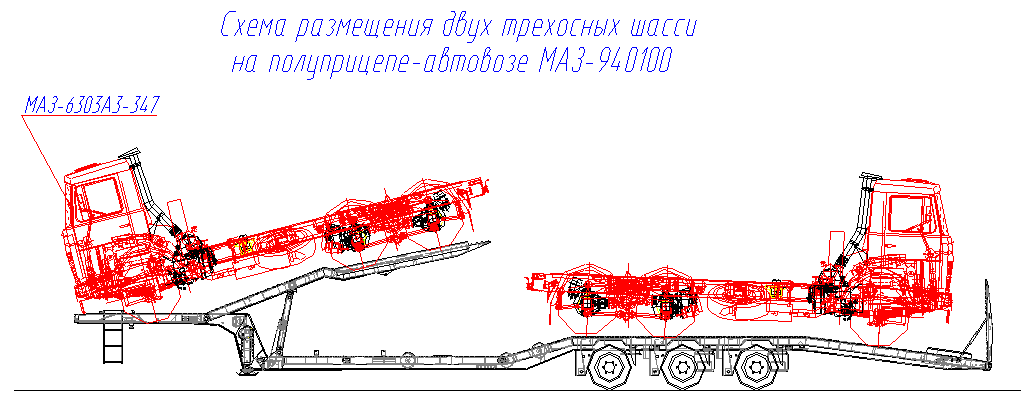

Техническая спецификация полуприцепа
МАЗ
Нагрузка на седельно-сцепное устройство 10900 кг
Нагрузка на осевой агрегат 20500 кг
Разрешенная полная масса 31400 кг
Собственная масса полуприцепа 8400 кг
Технически возможная нагрузка на осевой агрегат 23000 кг
Полезная нагрузка 23000 кг
Колесная база 8525 мм
Межосевое расстояние 1310 мм
Межосевое расстояние 1310 мм
Расстояние между рессорами 1100 мм
Колея колес 1950 мм
Габаритная высота 1915 мм
Габаритная длина 16500 мм
Габаритная ширина 2540 мм
Высота платформы по центру оси в ненагруженном состоянии 920 мм
Высота платформы по центру оси в нагруженном состоянии 890 мм
Передний свес 1005 мм
Радиус переднего свеса 2040 мм
Задний радиус поворота 2300 мм
Высота рамы над седельно-сцепным устройством 178 мм
Высота седельно-сцепного устройства горизонтально стоящего
ненагруженного полуприцепа 1150 мм
Код Техническое описание:
Рама
000 Рама полуприцепа представляет собой сварную конструкцию из лонжеронов, боковых балок и поперечин, изготовленных из гнутых, горячекатаных и штампованных профилей. Лонжероны двутаврового и коробчатого типа переменного сечения. Боковые балки выполнены из швеллеров с надколесными нишами.
Рама имеет металлический настил с противоскользящей перфорацией между лонжероном и боковой балкой. На раме установлены наружные направляющие реборды и устройства для установки стяжных ремней, боковое ограждение и подъемный трап с противоскользящей перфорацией. Сцепной шкворень класса Н50 в соответствии с требованиями Правил ЕЭК ООН №55 и предназначен для эксплуатации с седельным тягачом, имеющим опорно-сцепное устройство (ОСУ) класса G50 согласно требованиям Правил ЕЭК ООН №55.
Подвеска
000-10 Оси трубчатого сечения с барабанным тормозным механизмом. Подвеска пневматическая «BPW». Первая и третья ось без АБС. Привод подвески электронно-пневматический, основным элементом является электронный клапан EKAS – предназначенный для регулирования высоты положения кузова полуприцепа (автоматически вне зависимости от нагрузки).
Пневмотормоза
010 Рабочая тормозная система пневматическая, двухпроводная оборудована АБС (вторая ось с АБС). Стояночная тормозная система действует через пружинные энергоаккумуляторы второй и третьей осей.
Пневмооборудование и пневмоподвеска
020 Пневматическая подвеска включает 1 кран для подъема/опускания, который установлен сзади слева по ходу движения, АБС фирмы «WABCO».
Электрооборудование ЕБС
000 ЕБС (2S/2M) с системой устойчивости к опрокидыванию. RSS с функцией (ABS/ALB). Диагностический разъем для проверки АБС и ЕБС располагаются снаружи. Пневматическое соединительное устройство (головки) расположены впереди рамы на кронштейне. На данном кронштейне располагаются розетки для подключения электрооборудования полуприцепов согласно ИСО 1728 и розетка для подключения АБС и ЕБС согласно ИСО 7638. TEBS-Е.
Шины
200 Колеса полуприцепа – дисковые двускатные с бескамерными шинами размерности 235/75R17,5 143/141Ι. Шины импортные фирмы «Continental». Крепление стандартными болтами и гайками, диаметр отверстия 26 мм.
Шасси
100 Выдвижное опорное устройство фирмы «ОЗАА» с механическим приводом, допустимая нагрузка 24 т., управление с одной стороны, справа по ходу движения.
0 2 противооткатных упора с держателями.
400 Установка брызговиков.
100 Монтаж запасного колеса в задней части полуприцепа, между лонжеронов.
000 Установка трапов. Фиксация трапов в транспортном положении производится с помощью натяжной муфты (талреп).
000 Оборудование для крепления груза (упор противооткатный и ремень стяжной с храповым механизмом).
000 Установка платформы подъемной
500 Установка страховочных упоров, предназначенных для страховки платформы подъемной.
000 Установка гидроцилиндров, для подъема платформы подъемной.
000 Установка лестницы, предусмотрена для попадания водителя в салон перевозимого автотранспорта (лестница на гуськовой части полуприцепа).
Пол
001 Настил металлический с противоскользящей перфорацией между лонжероном и боковой балкой.
Электрооборудование
000 Электрооборудование полуприцепа выполнено по однопроводной схеме. В качестве второго провода служат металлические части полуприцепа. Номинальное напряжение системы электрооборудования полуприцепа – 24В.
Система электрооборудования включает следующие изделия:
- два задних фонаря, выполняющие следующие функции: габаритных огней, указателей поворотов, сигналов торможения, заднего хода и противотуманных огней;
- два передних габаритных фонаря;
- десять боковых габаритных фонарей со светоотражающим устройством;
- два фонаря освещения номерного знака,
- два фонаря полного габарита;
- две семиклеммовые розетки, соединительные панели, жгуты проводов для подключения изделий электрооборудования.
Включение и выключение светосигнальных огней производится переключателями, установленными в кабине тягача. Источником света служат лампы накаливания А и А-24-5. Для обозначения габаритов в темное время суток на полуприцепе установлены световозвращатели: передние – белого цвета, и задние – красного цвета треугольной формы.
Таблички
5 Заводская табличка, монтаж на передней балке рамы.
029 Таблички знаков соответствия и официального утверждения, монтаж на передней балке рамы.
Комплектность
В комплект обязательной поставки входят:
Противооткатные упоры – 2шт.,
Съемная рукоятка опорных устройств – 1шт.,
Руководство по эксплуатации – 1шт.,
Сервисная книжка – 1шт.,
Запасное колесо – 1шт.,
Паспорт – 1шт.
Маркировка
100 Светоотражающая маркировка.
Окраска
000 Карта окраски. Окраска узлов деталей и элементов полуприцепа по согласованию с потребителем ( Эмали: синяя, оранжевая, серая, черная).
Документы
Документация на русском и иностранных языках – руководством по эксплуатации, руководством по ремонту, каталогом запчастей, сервисной книжкой. Руководство по эксплуатации и сервисная книжка отгружаются с каждым полуприцепом, остальная документация отгружается в соответствии с требованиями контракта.
Срок поставки по согласованию сторон.
Срок гарантий устанавливаются контрактом.
