Обработка прерываний на основе БВПП K1810ВН59A (стр. 2 )

│094│mov ax,10h │ 1 ││ │

│095│add ax,2 │ 1 ││ │

│096│pop ax │ 1 ││ │

│097│mov al,65h │ 1 ││ОС2 для ведомой │

│098│out AEh, al │ 1 ││ │

│099│in al, AEh │ 1 ││ │

│09A│or al, al │ 1 ││ │

│09B│jnz 6Eh │ 1 ││ │

│09C│mov al,20h │ 1 ││ОС2 для ведущей │

│09D│out AAh, al │ 1 ││ │

│09E│iret │ 1 ││ │

│...│..............................│.....│........│..............................│

│100│sti │ 1 ││ППОП1 │

│101│push ax │ 1 ││ │

│102│dec ax │ 1 ││ │

│103│inc ax │ 1 ││ │

│104│mov ax,10h │ 1 ││ │

│105│add ax,2 │ 1 ││ │

│106│pop ax │ 1 ││ │

│107│mov al,61h │ 1 ││ОС2 для ведомой │

│108│out AEh, al │ 1 ││ │

│109│in al, AEh │ 1 ││ │

│10A│or al, al │ 1 ││ │

│10B│jnz 6Eh │ 1 ││ │

│10C│mov al,20h │ 1 ││ │

│10D│out AAh, al │ 1 ││ │

│10E│iret │ 1 ││ │

│10F│ │ │ │ │

│110│sti │ 1 ││ППОП7 │

│111│push ax │ 1 ││ │

│112│dec ax │ 1 ││ │

│113│inc ax │ 1 ││ │

│114│mov ax,10h │ 1 ││ │

│115│add ax,2 │ 1 ││ │

│116│pop ax │ 1 ││ │

│117│mov al,67h │ 1 ││ОС2 для ведомой │

│118│out AEh, al │ 1 ││ │

│119│in al, AEh │ 1 ││ │

│11A│or al, al │ 1 ││ │

│11B│jnz 6Eh │ 1 ││ │

│11C│mov al,20h │ 1 ││ │

│11D│out AAh, al │ 1 ││ │

│11E│iret │ 1 ││ │

│11F│ │ │ │ │

│120│sti │ 1 ││ППОП2 │

│121│push ax │ 1 ││ │

│122│dec ax │ 1 ││ │

│123│inc ax │ 1 ││ │

│124│mov ax,10h │ 1 ││ │

│125│add ax,2 │ 1 ││ │

│126│pop ax │ 1 ││ │

│127│mov al,62h │ 1 ││ОС2 для ведомой │

│128│out AEh, al │ 1 ││ │

│129│in al, AEh │ 1 ││ │

│12A│or al, al │ 1 ││ │

│12B│jnz 6Eh │ 1 ││ │

│12C│mov al,20h │ 1 ││ │

│12D│out AAh, al │ 1 ││ │

│12E│iret │ 1 ││ │

│...│..............................│.....│........│..............................│

└───┴──────────────────────────────┴─────┴────────┴──────────────────────────────┘

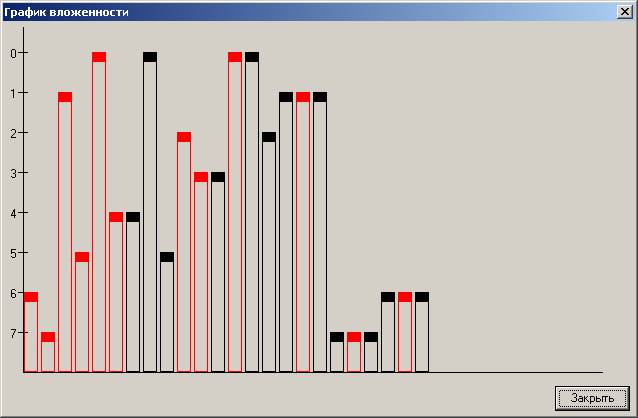

2)  График вложенности

Рисунок 2 – график вложенности для режима спецмаскирования

Режим циклического сдвига типа А:

1)  Листинг программы

┌───┬──────────────────────────────┬─────┬────────┬──────────────────────────────┐

│ N%│ Команда │^INTA│ IRQ7-0 │ Комментарии │

├───┼──────────────────────────────┼─────┼────────┼──────────────────────────────┤

│000│call 1Ah │ 1 ││переход к инициал │

│001│mov al,00 │ 1 ││ │

│002│out AFh, al │ 1 ││ │

│003│mov al,10 │ 1 ││ │

│004│dec al │ 1 ││ │

│005│mov al,10 │ 1 ││ │

│006│dec al │ 1 ││ │

│007│mov al,10 │ 1 ││ │

│008│dec al │ 1 ││ │

│009│mov al,10 │ 1 ││ │

│00A│dec al │ 1 ││ │

│00B│mov al,10 │ 1 ││ │

│00C│dec al │ 1 ││ │

│00D│mov al,10 │ 1 ││ │

│00E│dec al │ 1 ││ │

│00F│mov al,10 │ 1 ││ │

│010│dec al │ 1 ││ │

│011│mov al,10 │ 1 ││ │

│012│dec al │ 1 ││ │

│...│..............................│.....│........│..............................│

│01A│mov al,b │ 1 ││инициализация сдвиг А │

│01B│out AEh, al │ 1 ││КВ1 │

│01C│mov al,0 │ 1 ││ │

│01D│out AFh, al │ 1 ││КВ2 │

│01E│mov al,b │ 1 ││ │

│01F│out AFh, al │ 1 ││КВ4 │

│020│xor cx, cx │ 1 ││ │

│021│mov dx,7 │ 1 ││ │

│022│ret │ 1 ││ │

│...│..............................│.....│........│..............................│

│030│cmp ax, dx │ 1 ││ПП сдвига маски │

│031│jl 3Dh │ 1 ││ │

│032│mov bx, ax │ 1 ││ax>dx │

│033│sub bx, dx │ 1 ││ │

│034│mov cx, bx │ 1 ││ │

│035│mov dx, ax │ 1 ││ │

│036│in al, AFh │ 1 ││ │

│037│mov ah, al │ 1 ││ │

│038│xor al, al │ 1 ││ │

│039│shr ax, cl │ 1 ││ │

│03A│or al, ah │ 1 ││ │

│03B│out AFh, al │ 1 ││ │

│03C│jmp 46h │ 1 ││ │

│03D│mov bx, dx │ 1 ││ax<dx │

│03E│sub bx, ax │ 1 ││ │

│03F│mov cx, bx │ 1 ││ │

│040│mov dx, ax │ 1 ││ │

│041│in al, AFh │ 1 ││ │

│042│xor ah, ah │ 1 ││ │

│043│shl ax, cl │ 1 ││ │

│044│or al, ah │ 1 ││ │

│045│out AFh, al │ 1 ││ │

│046│ret │ 1 ││ │

│...│..............................│.....│........│..............................│

│050│sti │ 1 ││ППОП4 │

│051│push ax │ 1 ││ │

│052│dec ax │ 1 ││ │

│053│inc ax │ 1 ││ │

│054│mov ax,10h │ 1 ││ │

│055│add ax,2 │ 1 ││ │

│056│mov al,60h │ 1 ││ │

│057│or al, al │ 1 ││ │

│058│mov ax,4 │ 1 ││ │

│059│call 30h │ 1 ││ │

│05A│mov al, A0h │ 1 ││ │

│05B│out AEh, al │ 1 ││ОС2 │

│05C│pop ax │ 1 ││ │

│05D│iret │ 1 ││ │

│...│..............................│.....│........│..............................│

│060│sti │ 1 ││ППОП0 │

│061│push ax │ 1 ││ │

│062│dec ax │ 1 ││ │

│063│inc ax │ 1 ││ │

│064│mov ax,10h │ 1 ││ │

│065│add ax,2 │ 1 ││ │

│066│mov al,60h │ 1 ││ │

│067│or al, al │ 1 ││ │

│068│mov ax,0 │ 1 ││ │

│069│call 30h │ 1 ││ │

│06A│mov al, A0h │ 1 ││ │

│06B│out AEh, al │ 1 ││ОС2 │

│06C│pop ax │ 1 ││ │

│06D│iret │ 1 ││ │

│...│..............................│.....│........│..............................│

│070│sti │ 1 ││ППОП6 │

│071│push ax │ 1 ││ │

│072│dec ax │ 1 ││ │

│073│inc ax │ 1 ││ │

│074│mov ax,10h │ 1 ││ │

│075│add ax,2 │ 1 ││ │

│076│mov al,60h │ 1 ││ │

│077│or al, al │ 1 ││ │

│078│mov ax,6 │ 1 ││ │

│079│call 30h │ 1 ││ │

│07A│mov al, A0h │ 1 ││ │

│07B│out AEh, al │ 1 ││ОС2 │

│07C│pop ax │ 1 ││ │

│07D│iret │ 1 ││ │

│...│..............................│.....│........│..............................│

│080│sti │ 1 ││ППОП3 │

│081│push ax │ 1 ││ │

│082│dec ax │ 1 ││ │

│083│inc ax │ 1 ││ │

│084│mov ax,10h │ 1 ││ │

│085│add ax,2 │ 1 ││ │

│086│mov al,60h │ 1 ││ │

│087│or al, al │ 1 ││ │

│088│mov ax,3 │ 1 ││ │

│089│call 30h │ 1 ││ │

│08A│mov al, A0h │ 1 ││ │

│08B│out AEh, al │ 1 ││ОС2 │

│08C│pop ax │ 1 ││ │

│08D│iret │ 1 ││ │

│...│..............................│.....│........│..............................│

│090│sti │ 1 ││ППОП5 │

│091│push ax │ 1 ││ │

│092│dec ax │ 1 ││ │

│093│inc ax │ 1 ││ │

│094│mov ax,10h │ 1 ││ │

│095│add ax,2 │ 1 ││ │

│096│mov al,60h │ 1 ││ │

│097│or al, al │ 1 ││ │

│098│mov ax,5 │ 1 ││ │

│099│call 30h │ 1 ││ │

│09A│mov al, A0h │ 1 ││ │

│09B│out AEh, al │ 1 ││ОС2 │

│09C│pop ax │ 1 ││ │

│09D│iret │ 1 ││ │

│...│..............................│.....│........│..............................│

│100│sti │ 1 ││ППОП1 │

│101│push ax │ 1 ││ │

│102│dec ax │ 1 ││ │

│103│inc ax │ 1 ││ │

│104│mov ax,10h │ 1 ││ │

│105│add ax,2 │ 1 ││ │

│106│mov al,60h │ 1 ││ │

│107│or al, al │ 1 ││ │

│108│mov ax,1 │ 1 ││ │

│109│call 30h │ 1 ││ │

│10A│mov al, A0h │ 1 ││ │

│10B│out AEh, al │ 1 ││ОС2 │

│10C│pop ax │ 1 ││ │

│10D│iret │ 1 ││ │

│...│..............................│.....│........│..............................│

│110│sti │ 1 ││ППОП7 │

│111│push ax │ 1 ││ │

│112│dec ax │ 1 ││ │

│113│inc ax │ 1 ││ │

│114│mov ax,10h │ 1 ││ │

│115│add ax,2 │ 1 ││ │

│116│mov al,60h │ 1 ││ │

│117│or al, al │ 1 ││ │

│118│mov ax,7 │ 1 ││ │

│119│call 30h │ 1 ││ │

│11A│mov al, A0h │ 1 ││ │

│11B│out AEh, al │ 1 ││ОС2 │

│11C│pop ax │ 1 ││ │

│11D│iret │ 1 ││ │

│...│..............................│.....│........│..............................│

│120│sti │ 1 ││ППОП2 │

│121│push ax │ 1 ││ │

│122│dec ax │ 1 ││ │

│123│inc ax │ 1 ││ │

│124│mov ax,10h │ 1 ││ │

│125│add ax,2 │ 1 ││ │

│126│mov al,60h │ 1 ││ │

│127│or al, al │ 1 ││ │

│128│mov ax,2 │ 1 ││ │

│129│call 30h │ 1 ││ │

│12A│mov al, A0h │ 1 ││ │

│12B│out AEh, al │ 1 ││ │

│12C│pop ax │ 1 ││ │

│12D│iret │ 1 ││ │

│...│..............................│.....│........│..............................│

└───┴──────────────────────────────┴─────┴────────┴──────────────────────────────┘

2)  График вложенности

Рисунок 3 – График вложенности для режима циклического сдвига по типу А

Режим циклического сдвига типа В, ведущая с PSV:

1)  Листинг программы

┌───┬──────────────────────────────┬─────┬────────┬──────────────────────────────┐

│ N%│ Команда │^INTA│ IRQ7-0 │ Комментарии │

├───┼──────────────────────────────┼─────┼────────┼──────────────────────────────┤

│000│call 1Ah │ 1 ││переход к инициал │

│001│mov al,00 │ 1 ││ │

│002│out AFh, al │ 1 ││ │

│003│mov al,10 │ 1 ││ │

│004│dec al │ 1 ││ │

│005│mov al,10 │ 1 ││ │

│006│dec al │ 1 ││ │

│007│mov al,10 │ 1 ││ │

│008│dec al │ 1 ││ │

│009│mov al,10 │ 1 ││ │

│00A│dec al │ 1 ││ │

│00B│mov al,10 │ 1 ││ │

│00C│dec al │ 1 ││ │

│00D│mov al,10 │ 1 ││ │

│00E│dec al │ 1 ││ │

│00F│mov al,10 │ 1 ││ │

│010│dec al │ 1 ││ │

│011│mov al,10 │ 1 ││ │

│012│dec al │ 1 ││ │

│...│..............................│.....│........│..............................│

│01A│mov al,b │ 1 ││инициализация сдвиг типа В │

│01B│out AEh, al │ 1 ││КС1 │

│01C│mov al,0 │ 1 ││ │

│01D│out AFh, al │ 1 ││КС2 │

│01E│mov al,b │ 1 ││ │

│01F│out AFh, al │ 1 ││КС3 │

│020│mov al,b │ 1 ││ │

│021│out AFh, al │ 1 ││КС4 │

│022│mov al,b │ 1 ││ │

│023│out AEh, al │ 1 ││ОС3 │

│024│xor cx, cx │ 1 ││ │

│025│mov dx,7 │ 1 ││ │

│026│ret │ 1 ││ │

│...│..............................│.....│........│..............................│

│030│cmp ax, dx │ 1 ││ПП сдвига маски │

│031│jl 3Dh │ 1 ││ │

│032│mov bx, ax │ 1 ││ax>dx │

│033│sub bx, dx │ 1 ││ │

│034│mov cx, bx │ 1 ││ │

│035│mov dx, ax │ 1 ││ │

│036│in al, AFh │ 1 ││ │

│037│mov ah, al │ 1 ││ │

│038│xor al, al │ 1 ││ │

│039│shr ax, cl │ 1 ││ │

│03A│or al, ah │ 1 ││ │

│03B│out AFh, al │ 1 ││ │

│03C│jmp 46h │ 1 ││ │

│03D│mov bx, dx │ 1 ││ax<dx │

│03E│sub bx, ax │ 1 ││ │

│03F│mov cx, bx │ 1 ││ │

│040│mov dx, ax │ 1 ││ │

│041│in al, AFh │ 1 ││ │

│042│xor ah, ah │ 1 ││ │

│043│shl ax, cl │ 1 ││ │

│044│or al, ah │ 1 ││ │

│045│out AFh, al │ 1 ││ │

│046│ret │ 1 ││ │

│...│..............................│.....│........│..............................│

│048│out AEh, al │ 1 ││ПП окончания прерывания │

│049│mov al, ah │ 1 ││ОС2(сброс) │

│04A│out AEh, al │ 1 ││ОС2(сдвиг) │

│04B│ret │ 1 ││ │

│...│..............................│.....│........│..............................│

│050│in al, AFh │ 1 ││ППОП4 │

│051│push ax │ 1 ││сохр маску │

│052│or al,b │ 1 ││ │

│053│out AFh, al │ 1 ││доп маска │

│054│sti │ 1 ││ │

│055│add ax,2 │ 1 ││ │

│056│dec ax │ 1 ││ │

│057│cli │ 1 ││ │

│058│mov al,60h │ 1 ││ │

│059│pop ax │ 1 ││восст маски │

│05A│out AFh, al │ 1 ││ │

│05B│mov ax,6 │ 1 ││ │

│05C│call 30h │ 1 ││ │

│05D│mov ax, C664h │ 1 ││ОС2 для ведущей │

│05E│call 48h │ 1 ││ │

│05F│iret │ 1 ││ │

│060│in al, AFh │ 1 ││ППОП0 │

│061│push ax │ 1 ││сохр маску │

│062│or al,b │ 1 ││ │

│063│out AFh, al │ 1 ││доп маска │

│064│sti │ 1 ││ │

│065│add ax,2 │ 1 ││ │

│066│dec ax │ 1 ││ │

│067│mov al,60h │ 1 ││ │

│068│cli │ 1 ││ │

│069│pop ax │ 1 ││восст маску │

│06A│out AFh, al │ 1 ││ │

│06B│mov ax,2 │ 1 ││ │

│06C│call 30h │ 1 ││ │

│06D│mov ax, C260h │ 1 ││ОС2 для ведущей │

│06E│call 48h │ 1 ││ │

│06F│iret │ 1 ││ │

│070│sti │ 1 ││ППОП6 │

│071│push ax │ 1 ││ │

│072│dec ax │ 1 ││ │

│073│inc ax │ 1 ││ │

│074│mov ax,10h │ 1 ││ │

│075│add ax,2 │ 1 ││ │

│076│mov al,60h │ 1 ││ │

│077│or al, al │ 1 ││ │

│078│call A0h │ 1 ││переход на ПП завершения │

│079│pop ax │ 1 ││ │

│07A│iret │ 1 ││ │

│...│..............................│.....│........│..............................│

│080│in al, AFh │ 1 ││ППОП3 │

│081│push ax │ 1 ││сохр маску │

│082│or al,b │ 1 ││ │

│083│out AFh, al │ 1 ││доп маска │

│084│sti │ 1 ││ │

│085│add ax,2 │ 1 ││ │

│086│dec ax │ 1 ││ │

│087│mov al,60h │ 1 ││ │

│088│cli │ 1 ││ │

│089│pop ax │ 1 ││восст маски │

│08A│out AFh, al │ 1 ││ │

│08B│mov ax,5 │ 1 ││ │

│08C│call 30h │ 1 ││ │

│08D│mov ax, C563h │ 1 ││ОС2 для ведущей │

│08E│call 48h │ 1 ││ │

│08F│iret │ 1 ││ │

│090│in al, AFh │ 1 ││ППОП5 │

│091│push ax │ 1 ││сохр маску │

│092│or al,b │ 1 ││ │

│093│out AFh, al │ 1 ││доп маска │

│094│sti │ 1 ││ │

│095│add ax,2 │ 1 ││ │

│096│dec ax │ 1 ││ │

│097│inc ax │ 1 ││ │

│098│cli │ 1 ││ │

│099│pop ax │ 1 ││восст маски │

│09A│out AFh, al │ 1 ││ │

│09B│mov ax,7 │ 1 ││ │

│09C│call 30h │ 1 ││ │

│09D│mov ax, C765h │ 1 ││ОС2 для ведущей │

│09E│call 48h │ 1 ││ │

│09F│iret │ 1 ││ │

│0A0│mov al, A0h │ 1 ││ПП завершения ППОП6 │

│0A1│out BCh, al │ 1 ││ОС2 для ведомой │

│0A2│in al, BCh │ 1 ││ │

│0A3│or al, al │ 1 ││ │

│0A4│jnz A9h │ 1 ││ │

│0A5│mov ax,0 │ 1 ││ │

│0A6│call 30h │ 1 ││ │

│0A7│mov ax, C066h │ 1 ││ОС2 для ведущей │

│0A8│call 48h │ 1 ││ │

│0A9│ret │ 1 ││ │

│...│..............................│.....│........│..............................│

│0B0│mov al, A0h │ 1 ││ПП завершиния ППОП1 │

│0B1│out B2h, al │ 1 ││ОС2 для ведомой │

│0B2│in al, B2h │ 1 ││ │

│0B3│or al, al │ 1 ││ │

│0B4│jnz B9h │ 1 ││ │

│0B5│mov ax,3 │ 1 ││ │

│0B6│call 30h │ 1 ││ │

│0B7│mov ax, C361h │ 1 ││ОС2 для ведущей │

│0B8│call 48h │ 1 ││ │

│0B9│ret │ 1 ││ │

│...│..............................│.....│........│..............................│

│100│sti │ 1 ││ППОП1 │

│101│push ax │ 1 ││ │

│102│dec ax │ 1 ││ │

│103│inc ax │ 1 ││ │

│104│mov ax,10h │ 1 ││ │

│105│add ax,2 │ 1 ││ │

│106│mov al,60h │ 1 ││ │

│107│or al, al │ 1 ││ │

│108│call B0h │ 1 ││переход на ПП завершения │

│109│pop ax │ 1 ││ │

│10A│iret │ 1 ││ │

│...│..............................│.....│........│..............................│

│110│in al, AFh │ 1 ││ППОП7 │

│111│push ax │ 1 ││сохр маску │

│112│or al,b │ 1 ││ │

│113│out AFh, al │ 1 ││доп маска │

│114│sti │ 1 ││ │

│115│add ax,2 │ 1 ││ │

│116│dec ax │ 1 ││ │

│117│mov al,60h │ 1 ││ │

│118│cli │ 1 ││ │

│119│pop ax │ 1 ││восст маски │

│11A│out AFh, al │ 1 ││ │

│11B│mov ax,1 │ 1 ││ │
