* Стрелка мигает при наличии подключенного датчика DT1.
** Реле может быть переключено, если оно в настоящий момент не управляется термостатом, или термостат в настоящий момент отключен.
6 SIM-карта
6.1.1 В термостате может использоваться SIM-карта любого оператора сети GSM со стандартным размером (не микро и не нано) на 1,8В или 3В.
6.1.2 SIM-карта вставляется в выдвижной лоток чипом вверх в окно в верхней стенке корпуса и задвигается обратно в держатель SIM-карты.
6.1.3 Термостат может работать в режиме регулирования температуры и без SIM-карты, но дистанционного управления и аварийного оповещения осуществляться не будет и при отключении внешнего питания Термостат мгновенно отключится.
SIM-карта в комплект поставки не входит.
Следует быть аккуратным при установке SIM-карты, надо попасть в пазы, силу не применять!
7 Аккумулятор
7.1.1 В термостате установлен аккумулятор 9В 200 мА /ч для обеспечения Термостата энергией для продолжения работы без внешнего питания и отправки SMS с оповещением о пропадании питания.
7.1.2 Продолжительность работы на аккумуляторе после отключения внешнего питания и задержка отправки SMS устанавливается командой smspit=xx , где хx – время задержки отправки SMS в минутах от 00 до 30. Если в течение этого периода питание восстановится, Термостат продолжит работу, SMS отправляться не будет.
7.1.3 После истечения периода задержки Термостат отправляет аварийную SMS о пропадании питания и отключается.
7.1.4 После восстановления питания Термостат включится, отправит SMS о включении питания и продолжит работу.
7.1.5 Аккумулятор будет поддерживать работу Термостата после отключения внешнего питания, только если Термостат находится в сети GSM (не автономно без Sim-ки).
7.1.6 Если Термостат работает в сети GSM, и при отключении внешнего питания мгновенно отключается (гаснут все светодиды и дисплей) - значит разъем аккумулятора внутри Термостата не подключен. В этом случае снимите верхнюю крышку Термостата, выньте плату, подсоедините разъем аккумулятора, соберите все обратно.
7.1.7 Не рекомендуется оставлять батарею подключенной при отключенном внешнем питании более чем на два-три месяца.
8 Выходные и входные цепи
8.1 Выходные цепи
8.1.1 клеммник Реле 1 силовой коммутации, две клеммы, нормально разомкнуты.
8.1.2 клеммник Реле 2 силовой коммутации, 3 клеммы: Норм. Раз; Общ.; Норм. Замкн;
8.1.3 клеммник Сир. совместно с Общ. используется для подключения внешней сирены 12В 20Вт, ток нагрузки выходного ключа до 0,8А.
8.1.4 В качестве Реле 1 в Термостате используется безискровое твердотельное реле Sharp S202S02 для коммутации переменного напряжения до 230В, ток коммутации до 5А. Следует использовать это реле для коммутации цепей только переменного напряжения (электромагнитные контакторы, насосы).
8.1.5 В качестве Реле 2 в Термостате используется электромеханическое реле с током коммутации до 3А при напряжении 230В. Следует использовать это реле для коммутации цепей постоянного или переменного напряжения.
8.1.6 При подключении котла, исполнительным элементом для термостата в Меню5 может быть назначено либо Реле 1 либо Реле 2, в зависимости от характера коммутируемой цепи.
8.2 Входные цепи
8.2.1 Клеммник Вх. совместно с Общ. используется для подключения концевиков или герконов для охранной сигнализации. Вход сигнализации можно запрограммировать на фиксацию события по замыканию цепи или по размыканию цепи. Это позволяет включать в последовательную цепь несколько нормально-замкнутых концевиков или при параллельном подключении нескольких нормально-разомкнутых концевиков.
9 Датчики температуры
9.1.1 К Термостату можно подключить до 3-х цифровых датчиков температуры на кабеле до 6-ти метров.
9.1.2 К разъему DT1 подключается внешний цифровой датчик температуры, по этому датчику осуществляется регулирование температуры термостата.
9.1.3 К разъему DT2 подключается внешний цифровой датчик температуры, рекомендуется использовать для измерения температуры выходного коллектора котла.
9.1.4 К разъему DT3 подключается внешний цифровой датчик температуры, рекомендуется использовать для измерения уличной температуры.
9.1.5 В Термостате имеется один встроенный датчик температуры DT0, измеряющий температуру корпуса устройства.
9.1.6 Датчик DT0 является резервным для DT1, при отсутствии датчика DT1 термостат регулирует температуру по DT0. Переключение с одного датчика на другой происходит автоматически. Имеется возможность коррекции температуры датчика DT0 в Меню7.
9.1.7 Все датчики температуры измеряют температуру в диапазоне -40˚ +90˚.
10 Схемы подключения Термостата
Термостат TS2 GSM должен подключаться в дополнение к уже имеющейся автоматике поддержания минимальной температуры и использоваться для дистанционного повышения температуры до заданного порога.

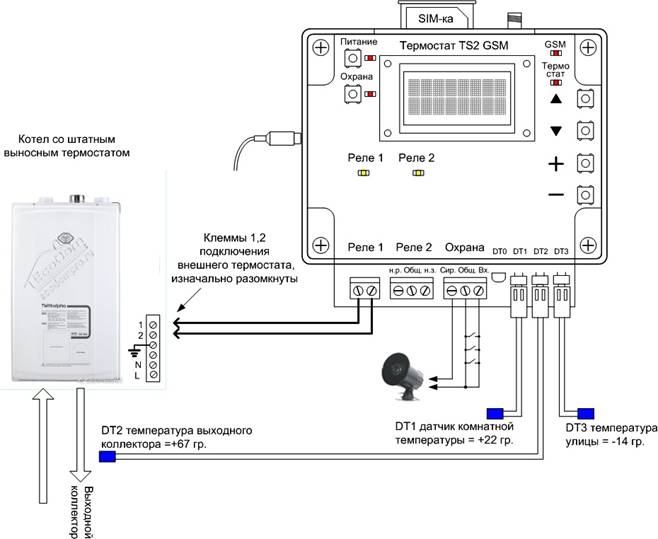

10.1 Подключение газового котла, у которого есть штатный комнатный термостат
К таким котлам относятся: BAXI Luna-3 Comfort, BAXI Luna-3 Comfort HT, BAXI Luna-3 Comfort Combi и пр. со штатным термостатом.
10.1.1 Схема подключения
При таком подключении по запросу ST? на Ваш телефон от TS2 GSM придет SMS-сообщение:
ST> Time=19:26; 220=On; GSM=3; t0=+25; tDom=+22; tBat=+67; tUl=-14; TS=23.5, Nagrev=On, Rel1=On; Rel2=Off; Ohrana=On; Sir=Off; V1.3;
10.1.2 Как работает эта схема
В режиме обогрева дома котел работает в штатном режиме от своего штатного термостата.
Перед отъездом из загородного дома, на штатном дисплее котла понижаем температуру до 10˚ - 12˚ и уезжаем… Температура в доме понизится до 10˚-12˚ и начнет поддерживаться автоматикой самого котла.
Перед приездом в дом, за 4-5 часов, на номер телефона Термостата TS2 GSM, отправляем SMS-сообщение с командой включения термостата на температуру, например, 24˚ (12345; ts=24;). По этой команде Термостат замыкает свои контакты Реле1, котел включается, начинает греть по своему алгоритму, как правило разогревает исходящую воду до 75˚ а затем берет паузу от 3 до 6 минут, затем опять нагревает до 75˚, и так далее, пока замкнуты контакты внешнего термостата. А они будут замкнуты, пока датчик DT1 не нагреется до установленной в TS2 температуры. Как только нагреется, температура начнет поддерживаться по датчику DT1 Термостата TS2 GSM.
Приезжаем в дом, на штатном дисплее котла поднимаем температуру до требуемой, а термостат TS2 отключаем. Котел продолжит работать в штатном режиме от своего штатного термостата.

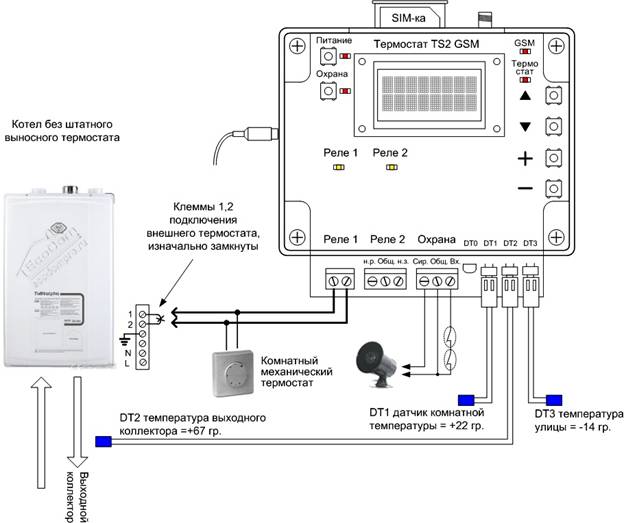

10.2 Подключение газового котла, у которого отсутствует штатный комнатный термостат и который работает по температуре исходящей воды.
К таким котлам относятся: BAXI MAIN Four, BAXI ECO Four, BAXI LUNA-3 и пр.
10.2.1 Схема подключения
10.2.2 Как работает эта схема
С клемм внешнего термостата убрать перемычку и подключить вместо нее параллельно механический термостат для поддержания минимальной температуры и контакты Реле1 Термостата TS2. Температуру исходящей воды следует установить на 75˚-80˚.
Теперь температура будет поддерживаться либо через комнатный механический термостат, либо через термостат TS2, в зависимости от того, какое устройство установлено на более высокую температуру.
Перед отъездом из дома на механическом термостате понижаем температуру до 10˚ - 12˚ и уезжаем… Температура в доме понизится до 10˚-12˚ и начнет поддерживаться механическим комнатным термостатом. Для подстраховки и термостат TS2 тоже лучше не отключать, а поставить на 10˚.
Перед приездом в дом, за 4-5 часов, на номер телефона Термостата TS2 GSM, отправляем SMS-сообщение с командой включения термостата на температуру, например, 24˚ (12345; ts=24;). По этой команде Термостат замыкает свои контакты Реле1, котел включается, начинает греть по своему алгоритму, как правило разогревает исходящую воду до 75˚ а затем берет паузу от 3 до 6 минут, затем опять нагревает до 75˚, и так далее, пока замкнуты контакты внешнего термостата. А они будут замкнуты, пока датчик DT1 не нагреется до установленной в TS2 температуры. Как только нагреется, температура начнет поддерживаться по датчику DT1 Термостата TS2 GSM.
Приезжаем в дом, на механическом термостате поднимаем температуру до требуемой, а термостат TS2 переключаем на 10˚. Котел продолжит работать через механический термостат.

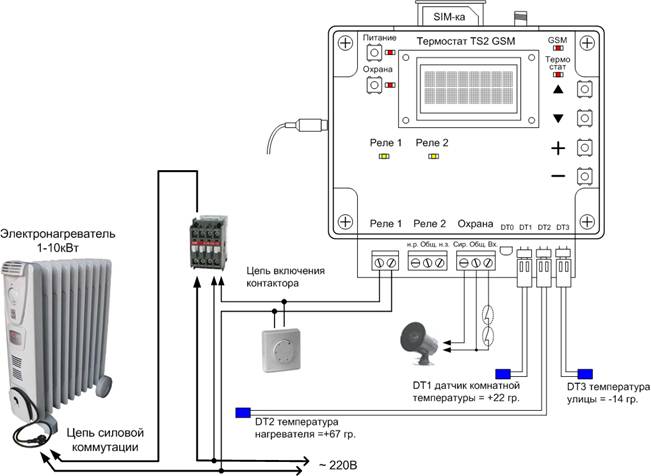

10.3 Подключение мощного электронагревателя
10.3.1 Схема подключения
10.3.2 Как работает эта схема
Термостат регулирует температуру по датчику DT1 включая и отключая Реле1, а реле управляет силовым контактором.
Контактор в свою очередь управляет работой электронагревателя.
Через SMS можно изменить уставку регулирования термостата или вообще отключить термостат.
Комнатный термостат устанавливается на 10˚-12˚ для аварийного поддержания минимальной температуры.
11 Включение Термостата
11.1 Подготовка к работе
11.1.1 Вставьте в Термостат SIM-карту любого оператора со снятым pin-кодом.
11.1.2 Подсоедините антенну.
11.1.3 Подключите датчики температуры.
11.2 Первое включение
11.2.1 Включите блок питания в сеть, подключите блок питания к Термостатуу.
11.2.2 После включения Термостат найдет сеть, загрузится и выйдет на главное Меню1. Индикатор GSM начнет мигать сериями от 1 до 5 импульсов, в зависимости от сигнала GSM.
11.2.3 Для первой проверки работоспособности Термостата отправьте на номер Термостата SMS с запросом статуса:
12345; st?;
В ответ должно прийти сообщение от Термостата со статусом. Проконтролируйте показания подключенных датчиков температуры.
11.2.4 Второе, что надо сделать при первом включении – прописать в Термостате свой номер телефона. Для этого на номер Термостата надо отправить SMS-сообщение с текстом:
12345; tl1; tl?; По этой команде Термостат определит номер отправителя SMS и запишет его у себя под индексом TL1;
или можно записать как конкретный номер телефона
12345; tl1=; tl?; , где – номер вашего телефона
По команде tl?; Термостат пришлет список прописанных телефонов.
11.3 Включение – выключение Термостата
11.3.1 Для включения Термостата подключите к Термостату блок питания.
11.3.2 Для отключения Термостата, если он работает от блока питания, нажмите кнопку Питание, отключите блок питания.
11.3.3 Для отключения Термостата, если он работает от батареи, нажмите кнопку Питание.
11.3.4 При включении Термостата без SIM-карты, Термостат будет работать в автономном режиме, будет осуществлять регулирование температуры без возможности удаленного мониторинга, оповещения и управления.
11.3.5 При автоматическом включении Термостата после отключения по пропаданию питания, оба Реле и режим Охрана встанут в то состояние, в котором они были при отключении.
11.4 Функция Инициализации
11.4.1 Инициализация устанавливает все параметры и настройки в начальное состояние в соответствии с п.12.
11.4.2 Инициализация происходит автоматически при первом включении с новой SIM-картой. Для принудительной Инициализации следует включить Термостат при двух нажатых кнопках + и -. При этом все индикаторы мигнут дважды. Следует воспользоваться этой функцией, если надо восстановит пароль 12345.
11.4.3 Дистанционная Инициализация по команде init не изменяет режима работы, а только установит все параметры в начальное состояние.
11.5 Функция Сброс
11.5.1 В случае зависания устройства, нажмите кнопку Сброс. Кнопка доступна через отверстие в левой стенке корпуса, рядом с разъемом питания
11.5.2 При нажатии на кнопку Сброс все запрограммированные параметры и настройки не изменят свои значения, Термостат просто перезагрузится.
12 Формат команд для управляющих SMS - сообщений
Каждое сообщение, передаваемое в блок сигнализации, должно строго соответствовать принятому формату!
12.1 Основные требования к формату команд:
12.1.1 Сообщение обязательно должно начинаться с пароля из пяти цифр без предварительных пробелов.
12.1.2 В командной строке допускается использование только маленьких латинских букв или цифр. Следует иметь ввиду, что некоторые русские и латинские буквы схожи на вид при написании (например о, а, е, k), но различны для восприятия при распознавании SMS-команд.
12.1.3 Помимо пароля в одном сообщении допускается вводить не более 6-ти команд.
12.1.4 Каждая команда должна заканчиваться символом ; (точка с запятой) а последующая начинаться через один или два пробела от предыдущей.
Пример управляющей SMS с командами:
· на включение Реле2 на 20 минут
· на запрос статуса
12345; rel2=on20m; st?;
В ответ на телефон отправителя команды придет сообщение о статусе Термостата:
ST> Time=19:26; 220=On; GSM=3; t0=+25; tDom=+22; tBat=+67; tUl=-14; TS=23.5, Nagrev=On, Rel1=On; Rel2=On; Ohrana=Off; Sir=Off; V1.3;
12.2 Сообщения об ошибках
12.2.1 В случае, если в Термостат было отправлено SMS-cообщение с номера tl1, содержащее русскую букву, на мобильный телефон tl1 придет сообщение: Russkaja bukva v komande!!!
12.2.2 В случае, если в Термостат было отправлено SMS-cообщение с номера tl1 с неправильным паролем, на мобильный телефон tl1 придет сообщение: Oshibka v parole!!!
12.2.3 В случае, если в Термостат было отправлено SMS-cообщение с номера tl1 с несуществующей командой или с ошибкой в команде, или был несоблюден формат командной строки, на мобильный телефон tl1 придет сообщение: Oshibka v komande: xxxxxxxx,
где хххххххх - текст неправильно введенной команды.
Привязка к tl1 сделана с целью отсекания SMS-спама, в противном случае на любой SMS-спам Термостат будет отвечать отправителю SMS сообщениями об ошибке в пароле.
Отключить отправку всех сообщений об ошибках можно конфигуратором cf1 (п.11.15).
12.3 Команды ввода пароля, номеров телефонов и текстов сообщений
Команда | Синтаксис | Примечание |
Ввод нового пароля доступа | pass=xxxxx; | xxxxx - пятизначное число |
Ввод номера телефона в записную книжку Термостата | tl1/2/3/4=хххxxxxxxxх; | 1...4 – индекс телефона хххххx – номер телефона в формате 8916… Например: tl1=; |
Ввод номера телефона, с которого отправляется SMS (по определителю номера) | tl1/2/3/4; | 1...4 – индекс телефона |
Удаление телефона | tl1/2/3/4=notl; | 1…4 – индекс телефона |
Инициализация | init; | Установка начальных значений всех параметров |
Примеры команд:
tl1=; ввод телефона tl1 для отправки на него аварийных сообщений
tl2; ввод телефона tl2 по определителю номера для отправки на него аварийных сообщений
tl1=notl; удалить телефон tl1
12.4 Команды управления режимом ОХРАНА
Команда | Синтаксис | Примечание |
Включение режима ОХРАНА | ohr=on; | Режим ОХРАНА включится через установленное время задержки |
Отключение режима ОХРАНА | ohr=off; | |
Задержка на активизацию режима ОХРАНА в минутах | ohron=(1…9); | Задержка позволяет без срабатываний покинуть помещение до активизации входного канала Охраны |
Задержка на отправку SMS и на включение сирены после срабатывания сигнализации, в секундах, кратно 10. | ohroff=(00..90); | Значение времени вводить двумя цифрами от 00 до 90 |
Примеры команд:
ohron=3; - задержка на активизацию режима ОХРАНА 3 минуты.
ohroff=90; - после разрыва (или замыкания) цепи сигнализации, предоставляется 90 секунд, чтобы отключить режим ОХРАНА и предотвратить отправку тревожной SMS и предотвратить включение сирены.
12.5 Команды запроса параметров термостата
Команда | Синтаксис | Примечание |
Запрос статуса | st?; | В ответ на запрос, блок сигнализации присылает SMS-сообщение с ответом на мобильный телефон отправителя запроса |
Запрос введенных номеров телефонов | tl?; | |
Запрос значений температур и порогов критических температур | t? | |
Запрос запрограммированных параметров | par?; | |
Запрос баланса SIM карты | bal?; |
Примеры команд:
st?; запросить статус
bal?; запросить баланс Sim-ки, установленной в Термостате
В ответ на запрос, на телефон отправителя придет ответное SMS-сообщение
12.5.1 По запросу st? придет сообщение:
ST> Time=19:26; 220=On; GSM=3; t0=+25; tDom=+22; tBat=+67; tUl=-14; TS=23.5, Nagrev=On, Rel1=On; Rel2=Off; Ohrana=Off; Sir=Off; V1.3;
Расшифровка сообщения:
Состояние Термостата:
· время = 19:26
· питание 220 включено
· уровень сигнала GSM=3 из 5-ти
· t0 (встроенный датчик) =25 градусов
· tDom (темп. дома) =22 градуса
· tBat (темп. батареи) =67 градусов
· tUl (темп. улицы) = -14 градусов
· термостат установлен на температуру регулирования 23 град., нагрев включен, управляющее реле1 включено
· реле Rel2 отключено
· режим ОХРАНА отключен
· сирена отключена
· версия программы 1.2
12.5.2 По запросу tl? придет сообщение:
TL> TL1:; HOMEPA; TL2:HET HOMEPA; TL3:HET HOMEPA; TL4:HET HOMEPA;
12.5.3 По запросу t? придет сообщение:
T> t0=+27; t1=+26; t2=+43; t3=Otk; t0nv=06 46; t1nv=07 47; t2nv=08 90; t3nv=00 00; T=TL12;
12.5.4 По запросу par? придет сообщение:
PAR> OhrOn=1m; OhrOff=10s; OhrOn=TL1; Trev=TL12; Sir=10s; Pit=TL12; SMSPit=1m; AutoSMS=09:20; Zin=30s; Fr=R; InSrab=0; TSG=0; Cf1=;
12.6 Команды управления Реле1 и Реле2
Команда | Синтаксис | Примечание |
Включить Реле1/2 | rel1/2=on; | 1/2 означает или 1 или 2 |
Выключить Реле1/2 | rel1/2=off; | |
Включить Реле1/2 на время | rel1/2=on(01..99)s/m; | Время вводить 2-мя цифрами |
Выключить Реле1/2 на время | rel1/2=off(01..99)s/m; | Время вводить 2-мя цифрами |
Примеры команд:
rel1=on; включить Реле1
rel1=on20s; включить Реле1 на 20 секунд. Если Реле1 до этого уже было включено, по этой команде оно выключится через 20 секунд
rel2=off05m; выключить Реле2 на 5 минут. Если Реле2 до этого уже было выключено, по этой команде оно включится через 5 минут
Если какое-либо реле при получении команды на переключение в данный момент управляется термостатом, термостат в течение 20 секунд вернет управляемое им Реле в нужное ему состояние.
12.7 Команды управления выходом Сирена
Команда | Синтаксис | Примечание |
Включить сирену | sir=on; | |
Выключить сирену | sir=off; | |
Включить сирену на время | sir=on(01..99)s/m; | Время вводить 2-мя цифрами |
Примеры команд:
sir=on09s; включить сирену на 9 сек.
12.8 Команды ввода значений критических температур
Команда | Синтаксис | Примечание |
Ввод допустимых температур для каждого датчика. Разница температур верх/низ должна быть не менее 3-x градусов. | t0nv=nn vv; t1nv=nn vv; t2nv=nn vv; t3nv=nn vv; | nn- две цифры, нижняя допустимая температура 01-99 vv - две цифры, верхняя допустимая температура 01-99 |
При критической температуре на какой телефон оповещать | t= tl1/12/124/124; t=notl; | Оповещать на первй, первый и второй, первый, второй и четвертый телефон. Не оповещать |
Запрос показаний датчиков температур, значений уставок допустимых температур, список телефонов для отправки аварийных SMS. | t?; |
Примеры команд:
|
