Исходные технические требования

ИСХОДНЫЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Техническая спецификация

На поставку комплекта якорных цепей и якорей для судна-спасателя проекта MPSV07

Основные технические характеристики судна:

Проект: судно-спасатель проекта MPSV07

Завод строитель: ССЗ»

Строительный номер: стр.№ 000

Судно строится в соответствии с требованиями Правил Российского Морского Регистра Судоходства (РС) 2013 года и под наблюдением РС на класс:

KM Arc 5 1 AUT1-ICS OMBO FF3WS DYNPOS-2 EPP Salvage ship.

Объём поставки

№ п/п	Оборудование	Технические характеристики	Кол-во
	Цепи якорные
1	Цепь якорная 44-3/3апоставляется в сборе согласно черт.211-58.2383-26) в составе:	ГОСТ 228-79	2 к-та, каждый состоит из:
		Пробная нагрузка 1080 кН Разрывная нагрузка 1540 кН Вес 1 м промежуточной смычки 42,2 кг Вес каждой цепи в сборе около 11100 кг
1.1	смычка промежуточная 44-3/3а	ГОСТ 228-79	10
1.2	Смычка якорная 44-3/3а	ГОСТ 228-79	1
1.3	смычка коренная 44-3/3а	ГОСТ 228-79	1
1.4	звено соединительное (кентер) 44-4/3а	ГОСТ 228-79	11
2	ЗИП
3.1	Смычка якорная 44-3/3а	ГОСТ 228-79	1
3.2	звено соединительное 42-2/2а	ГОСТ 228-79	2
3.3	Ручной инструмент для замены якоря/цепи в море (комплект)	По стандарту поставщика	1 комплект
	Якоря
3	Якорь ПДС 2295 (габаритные размеры и комплектацию согласно Черт.1) в сборе, комплектно с якорной скобой.	ГОСТ	3 к-та
		Вес каждого якоря в сборе 2295 кг

Смычка коренная состоит из следующих элементов: звено общее с распоркой, звено увеличенное, звено концевое. Смычка якорная состоит из следующих элементов звено общее с распоркой – 1; звено увеличенное – 2; вертлюг– 1; звено концевое – 1; скоба концевая – 1.

Смычки промежуточные 44-2/2а поставляются длиной по 25 метров. Якорные цепи со скобами, звеньями, вертлюгами соответствуют ГОСТ 228-79.

На крайних звеньях промежуточных смычек (на их обоих концах), а также на соединительных и концевых звеньях, вертлюгах и концевых скобах должны быть выбиты знаки маркировки и клейма, к ним относятся 1) товарный знак предприятия-изготовителя, 2) порядковый номер сборочной единицы согласно системе нумерации предприятия-изготовителя, 3) клеймо технического контроля, 4) клеймо Регистра, 5) номер Свидетельства Российского Морского Регистра Судоходства, 6) год испытания (две последние цифры), 7) калибр и тип (категория) цепи

Предельные отклонения габаритных размеров якорей не должны превышать ±3%, массы +7%/-4%.

Условия эксплуатации судна: Расчетная температура наружного воздуха +35ºС при влажности 80% летом и при - 30ºС и скорости ветра до 25 м/сек (расчетная температура для корпусных конструкций - 40°С ) влажность 85% зимой, воды от + 32°С до -2ºС соответственно.

Поставщик гарантирует нормальную эксплуатации якорей и цепей при вышеназванных температурах эксплуатации судна.

Якорные цепи и комплектующие окрашены каменноугольным лаком (кузбасс-лак).

Гарантийные обязательства: 24 месяца с момента ввода оборудования в эксплуатацию.

Сертификация:

Якоря и цепи поставляется с сертификатами приёмки РМРС согласно номенклатуре объектов надзора в соответствии с Правилами по надзору за постройкой судов, изготовлением материалов и изделий. Т.1, стр.7,38,

3.Документация

Сертификаты-накладные завода-изготовителя

Сертификаты приёмки РМРС для якорей и цепей:

Типы сертификатов

СПИ – форма 7.1.4.1,

СЗ – форма 6.5.31

К – клеймение.

От Покупателя	От Поставщика:
ССЗ» Генеральный директор ____________________	_________________________

Для участия в тендере

В КТО предоставляется полная техническая спецификация согласно ИТТ и габаритные чертежи якорей и цепей

Контактное лицо, Невский ССЗ

Начальник конструкторско-технологического отдела (КТО)

Моб тел. – 8 74, 9-42

*****@***ru

Коммерческое предложение предоставляется:

Начальнику отдела централизованных закупок «Управления транспортными активами»

Господину Буркову Александру Николаевичу.- A. *****@***com

Отдел закупок ССЗ - *****@***ru

Габаритные размеры

	b1	b2	e	h1	h2	h3	L	X	P, kN
ПДС 2295 kg	799	176	1094	2501	1809	2101	1766	710	484
АСkg	579		1004	2466	1633		1875

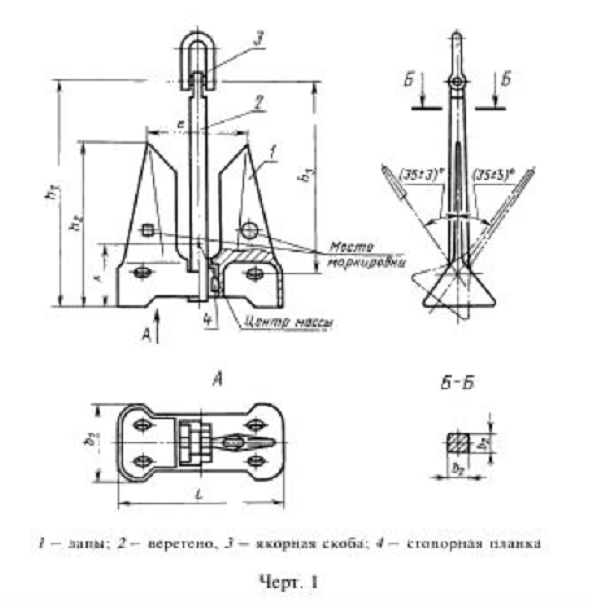

Черт.1 Якорь ПДС 2295 кг ГОСТ
