Видеоняня BM 82.
1. Комплект поставки
1) Беспроводная камера – 1 шт. 2) Приемник – 1 шт. 3) Датчик для камеры – 1 шт. 4) Адаптер питания для камеры – 1 шт. 5) Адаптер питания для приемника – 1 шт. 6) Кабель AV - шт. |
|
2. Схема подключения
3. Описание элементов

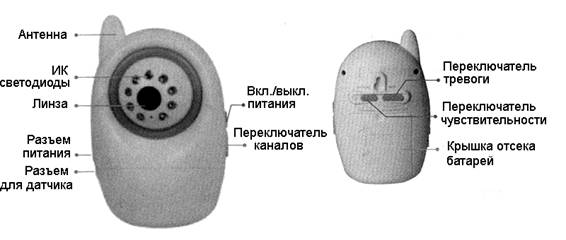

3.1. Камера

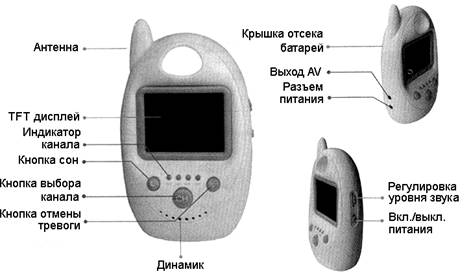

3.2. Приемник
4. Установка
4.1. Установка камеры
4.1.1. Установка камеры в выбранном месте
1. Установите камеру в выбранном месте
2. Подключите к камере адаптер питания, сдвиньте выключатель питания камеры в положение “ON”.
Замечания:
1) Камера также может питаться от батарей, вставьте 4 батареи типа AA в отсек батарей, соблюдая правильную полярность.
2) Когда подключен адаптер питания, камера питается не от батарей, а от адаптера.
3) Если камера не используется длительное время, отключите адаптер питания и извлеките батареи.
* Время работы от батарей до 5 часов, при выключенных ИК-светодиодах.
3. Поверните вращаемый элемент камеры под нужным углом для наблюдения.
4.1.2. Настройка канала камеры
1. С правой стороны камеры расположен переключатель каналов, обозначенный CH1, CH2, CH3, CH4. При работе с несколькими камерами, для каждой камеры можно выбрать свой канал.
2. С помощью кнопки выбора канала установите на приемнике номер канала, совпадающий с каналом камеры. На дисплее появится изображение.
| CH1: 2.414 МГц CH2: 2.432 МГц CH3: 2.450 МГц CH4: 2.468 МГц |
4.1.3 Настройка тревоги камеры
1. Камера обеспечивает обнаружение движения, обнаружение звука, срабатывание датчика. Для каждого режима отдельно настраивается три уровня чувствительности Low, Middle, High (низкий, средний, высокий).
2. Подключите датчик к камере, поместите конец датчика под простыню, чтобы обнаружиь ситуацию, когда ребенок намочит простынь. Не рекомендуется устанавливать датчик в подгузник, не допускайте прямого контакта датчика с кожей ребенка.
Настройка тревоги при обнаружении движения
Тревога возникает при обнаружении движения. Если вы сдвинете переключатель тревоги в положение “Motion” и настроите уровень чувствительности. После этого система переходит в режим обнаружения движения. При обнаружении движения активируется тревога, отключить тревогу можно с помощью кнопки отмены тревоги. После этого менее чем через 1 минуту система переходит к следующему циклу обнаружения движения.
Настройка тревоги при обнаружении звука
Тревога возникает при обнаружении звука. Если вы сдвинете переключатель тревоги в положение “Sound” и настроите уровень чувствительности. После этого система переходит в режим обнаружения звука. При обнаружении звука активируется тревога, отключить тревогу можно с помощью кнопки отмены тревоги. После этого менее чем через 1 минуту система переходит к следующему циклу обнаружения звука.
Настройка тревоги при срабатывании датчика
Тревога возникает при намокании простыни. Если вы сдвинете переключатель тревоги в положение “Sensor” и настроите уровень чувствительности. После этого система переходит в режим тревоги при срабатывании датчика. При обнаружении датчиком влаги активируется тревога, отключить тревогу можно с помощью кнопки отмены тревоги. После этого менее чем через 1 минуту система переходит к следующему циклу тревоги при срабатывании датчика.
Отключение функции тревоги
Чтобы отключить функцию тревоги, сдвиньте переключатель тревоги в положение “Off”.
Замечание:
Если камера питается от батарей и к ней подключается адаптер питания, функция тревоги перестает работать. В этом случае сдвиньте выключатель питания в положение “Off”, а затем обратно в положение “On”, функция тревоги будет активирована.
4.2. Установка приемника
4.2.1. Установка приемника в выбранном месте
1. Подключите к приемнику адаптер питания, сдвиньте выключатель питания приемника в положение “ON”.
Замечания:
1) Приемник также может питаться от батарей. Вставьте 4 батареи типа AA в отсек батарей, соблюдая правильную полярность.
2) Когда подключен адаптер питания, приемник питается не от батарей, а от адаптера.
3) Если приемник не используется длительное время, отключите адаптер питания и извлеките батареи.
* Время работы от батарей до 5 часов.
2. Настройте уровень звука.
3. Последовательно нажимайте кнопку выбора канала, чтобы установить номер канала, совпадающий с номером канала камеры, на дисплее появится изображение.
Замечание:
Для получения более качественного изображения подключите приемник к монитору или телевизору с помощью AV кабеля (желтый контакт для видео, красный для звука).
4.2.2. Работа приемника
1. Настройка уровня звука
Сдвиньте регулятор “Volume Switch” для настройки уровня звука приемника.
2. Выбор канала
Нажмите кнопку “CH” для выбора канала.
3. Цикличное отображение каналов
Нажмите и в течение 3 секунд держите нажатой кнопку выбора каналов. Начнут последовательно отображаться все доступные каналы (по умолчанию интервал 5 секунд).
4. Режим сна
Нажмите кнопку сон для выключения дисплея и сохранения функции трансляции звука. Снова нажмите кнопку сон для возврата в обычный режим работы.
5. Кнопка отмены тревоги
Нажмите эту кнопку для отключения тревоги.
5. Технические характеристики
Общие | Частота передачи | ISM 2.400 – 2.483МГц |
Мощность передачи | 10 мВат/CE; 2мВат/FCC | |
Рабочая частота | 2.414 МГц; 2.432 МГц; 2.450 МГц; 2.468 МГц | |
Эффективная дальность | 100м (мин.) | |
Режим модуляции | FM | |
Диапазон рабочих температур | От -10°С до +50°С | |
Допустимая рабочая влажность | ≤85% | |
Камера | Тип видео датчика | CMOS |
Разрешение в пикселях | PAL: 720 x 480 NTSC: 724 x 576 | |
Минимальная освещенность | 0 Люкс (при включенных ИК-светодиодах) | |
Видимость ночью | 5 м | |
Полоса пропускания | 18 Мб | |
Время работы от батарей | 5 часов (при выключенных ИК-светодиодах) | |
Потребляемый ток | 120 мА (ИК выкл.) и 220 мА (ИК вкл.) | |
Источник питания | 8В DC | |
Размеры | 86 х 48 х 135 мм | |
Вес | 146 г | |
Приемник | ЖК-дисплей | 2.36” TFT-LCD |
Разрешение в пикселях | 480х240 | |
Чувствительность приема | ≤-85дБм | |
Потребляемый ток | 200 мА | |
Время работы от батарей | 5 часов | |
Дальность тревоги обнаружения движения | < 8м | |
Чувствительность обнаружения звука | > 63 дБ | |
Источник питания | 8В DC | |
Размеры | 86 х 54 х 143 мм | |
Вес | 142 г |
· На дальность связи влияют расположение устройств, погода, возможные помехи, конструкция здания.
Меры предосторожности
· Не подвергайте устройства воздействию воды, не располагайте устройства рядом, например, с вазой с водой.
· Если система не используется, выключайте камеру и приемник.
· Чтобы полностью обесточить камеру и приемник, отключите их адаптеры питания от сети.
ВНИМАНИЕ!
При настройке и использовании устройства не допускайте приложение чрезмерной силы при нажатии на кнопки управления – это может привести к его поломке и лишит Вас бесплатной гарантии.
Данный товар является сложным электронным устройством и согласно "Перечню непродовольственных товаров не подлежащих возврату, (пункт 11) закона "О защите прав Потребителя" не может быть возвращен на точку покупки после приобретения, без особых оснований (за исключением случая ремонта по причине неисправности).
Продавец предоставляет гарантию на свои товары в течение 12 месяцев с даты продажи товара Покупателю (дата указывается в товарном и кассовом чеке).
Все претензии в течение гарантийного срока принимаются только при наличии товарного и кассового чека.
На находящиеся в комплекте устройства лампы накаливания и элементы питания (батарейки или аккумуляторы), являющиеся расходными материалами, гарантия не распространяется.
