Прицепной опрыскиватель, навесной опрыскиватель и системы орошения Galaxy от Tecnoma.
Дилер: ГК Сельмашсервис www. *****
http://www. *****/agriculture_sprayers/
+7 (84, +7 (84,
+7 (84, +7 (8,
+123, +498
+7 (844, +615
GALAXY EUROPE
GALAXY EUROPE 2400, 3000, и 4000 гарантируют :
Простоту и эргономику
ƒБлок управления полностью интегрирован с левой стороны машины
ƒСистема визуализации всех функций опрыскивателя
ƒШирокий мостик обеспечивает легкий доступ к отверстию бака
Прочность и надежность
ƒШасси из двойных лонжеронов
ƒРезервуары из полиэтилена высокой плотности обеспечивают идеальную
стойкость к ударам и ультрафиолету
ƒШтанги смонтированы на параллелограмме с амортизаторами
Охрану окружающей среды
ƒГладкие внутренние стенки резервуаров лимитируют отложения на стенках и
облегчают промывку
ƒОборудования для полного опустошения резервуара с целью свести к минимуму
остаточный объем
Высокую степень прецизионности
ƒТочное регулирование и простота в использовании
ƒПостоянная и полупостоянная циркуляция с пневматическим отсекателем капель
AGP
ШАССИ
Мощность, комфорт, защита культур, маневренность
Шасси с двойным лонжероном механической сварки
гарантирует высокое сопротивление механическим
и химическим воздействиям. Регулируемое по высоте
дышло.
Опции :
Механическое дышло с гидравлическим -- корректорм
для наклонов
--Артикулированное дышло
--Амортизатор дышла SOFTEC
--Подвеска AXAIR
--Широкий выбор шин
--Пневматические тормоза
Пневматическая подвеска AXAIR
Пневматическая подвеска AXAIR, техническая особенность
TECNOMA, эффективна как во время работы, так и во
время транспортировки.
Выгода для пользователей :
ƒПолная амортизация толчков и вибрации обеспечивает
плавность хода
ƒВне зависимости от нагрузки сохраняется постоянная
высота крыльев
ƒОсь удерживается параллельно шасси при любом
профиле почвы
ƒИсключительная устойчивость крыльев в ходе работы
ƒПолное подвешивание вне зависимости от нагрузки
позволяет смягчить большую часть неровностей почвы,
улучшая таким образом работу системы подвески
крыльев
ƒУлучшенная стабилизация рамп: хорошее
распределение опрыскивания
ƒДолговечность составляющих (рампы, резервуары)
ПУЛЬВЕРИЗАЦИЯ
Баки
Безупречная конструкция для защиты окружающей
среды и пользователй
Баки изготовлены методом ротационного формования из
полиэтилена высокой плотности на заводе TECNOMA.
Свойства этой продукции обеспечивают идеальную
стойкость баков к ударам и ультрафиолету. Гладкость
внутренних стенок упрощает промывку и так же уменьшает
образование отложений на стенках.
Объем главного бака: 2400, 3000 и 4000 л
(возможность увеличить литраж до 5% в
зависимости от нормативных требований).
Всасывающий водосток в центре бака для полного опустошения
бака с целью свести к минимуму остаточный объем
Дистационный аварийный слив в верхней части бака для
обеспечения легкого доступа
Визуальный указатель, видимый как при наполнении, так
и по ходу движения
Промывочный бак с чистой водой : 250 л
Его емкость позволяет производить эффективную промывку
системы опрыскивания, баков и штанг.
Бачок для мытья рук : 22 л
Опции :
--Визуальный указатель
ВВЕДЕНИЕ В
ЭКСПЛУАТАЦИЮ
Проектирование GALAXY EUROPE сделано таким
образом чтобы его запуск был самым простым и
безопасным для пользователя
Большая площадка для доступа к горловине бака.
Блок управления полностью интегрирован с левой стороны
машины.
GALAXY EUROPE дотирован качественными шаровыми
кранами с указателем POSITEC (система визуализации
всех функций опрыскивателя), вращающийся цилиндр,
состоящий из пиктограмм, которые обозначают нужную
функцию и позицию каждого из соответствующих
клапанов.
Съемный и градуированный 20 – ти литровый бачок
для ввода химикатов оснащен устройством для промывки
канистр LAV’BOX, помывка воронки осуществляется при
помощи шланга от независимого клапана.
Два способа закачки :
ƒЧерез цикл O’CLEAR позволяющую наполнять основной
бак через дополнительный.
ƒМетодом аспирации : всасывание через пожарный
рукав диаметром 50 мм
Опции:
Lav’Ton : Три вращающиеся брызгалки -- для бысрой и
полной промывки бака изнутри
- Spirovit : Трубка для введения жидкостей и порошков
НАСОС И ФИЛЬТРАЦИЯ
Все опрыскиватели TECNOMA снабжены мембранно
поршневыми насосами. Насос установлен по
направлению оси дышла, чтобы ограничить нагрузку на
трансмиссионный вал. Он обеспечивает повышенную
надежность подачи и постоянное давление.
ƒƒМембранно поршневой насос PM л/мин -
15 бар (для версии REGULAIR)
ƒМембранно поршневой насос PM л/мин -
15 бар (для версии DPAE)
ƒ365 и 594 – микронные фильтры для насоса
ƒ500 – микронный сетчатый фильтр заполнения
ƒМанометр диаметром 100 mm
Опции :
--Супер фильтрация : два 365 – микронных фильтра
для слива
--Гипер всасывание : 330 л/мин
TECNOMA предлагает дополнительное
оборудование для пользователей и для охраны
окружающей среды
20 - ти метровая автоматическая -- катушка со шлангом
для мытья опрыскивателя снаружи после работы и
перед выездом с поля.
--Система AUTONET : предназначена для
последовательного разбавления бакового остатка. Это
простой и экономичный способ избавиться от остатка
раствора в баке.
После обработки поля или в конце работы оператор
включает функцию AUTONET, после чего вводит
объем чистой воды, который будет перекачиваться в
основной бак и разбавлять остаток. Затем рабочее поле
опрыскивается разбавленным химикатом. Эта операция
может выполняться много раз с небольшим количеством
чистой воды, чтобы получить разбавление на 100.
--Безопасноть при закачке воды в бак :
- TECFLOW - защита от переполнения бака. Датчик
переполнения посылает команду на звуковой сигнал
и на клапан заполнения. Когда бак заполняется
полностью, датчик автоматически перекрывет подачу
воды.
КОНТРОЛЬ
ОПРЫСКИВАНИЯ
REGULAIR / TECTRONIC / NOVATEC
Секрет в безупречной работе опрыскивателя находится
безусловно в системе контроля опрыскивания
REGULAIR - GALAXY 2400 и 3000
Использование воздуха для регулировки. Настоящий
гарант качества опрыскивания – независимо от перекрытия
секций, регулировка REGULAIR позволяет увеличить
комфорт использования благодаря содействию воздуха.
ƒƒМодуляция объема расходуемого вещества/ га
происходит при помощи электрического управления.
ƒƒРегулировка точная и легко поддается настройке без
калиброванного возврата.
TECTRONIC - GALAXY 2400, 3000 и 4000
ƒƒDPAE - постоянная норма расхода независимо от
скорости движения
ƒƒВыполнение единственной манипуляции – ввести в
бортовой компьютер нужную норму расхода в л/га
NOVATEC – GALAXY 3000 и 4000
ƒƒDPAE - постоянная норма расхода независимо от
скорости движения. Параметры програмируются с
единственного пульта управления, монитор. С этого
же пульта производится управление складыванием
– раскладыванием штанг и другие функции
опрыскивания. Во время работы на мониторе
отражаются: номер поля, норма расхода в л/га, поток
в л/мин, скорость движения и другие параметры.
Запоминаются данные 20 полей: площадь, расход
жидкости, пройденная дистанция
ƒƒДжойстик – управляет всеми необходимыми функциями
Как работает DPAE TECNOMA
Система поддержания заданной нормы расхода рабочего раствора DPAE работает при
помощи расходомера. Расходомер измеряет поток независимо от давления или изменений
в плотности рабочего раствора. Оператору требуется только ввести в компьютер нужную
норму расхода в л/га. Система DPAE выдержит точно эту норму, направляя на штангу
соответствующий объем жидкости.
Манометр диаметром 100 мм в увеличенном масштабе. Это показано на схеме с постоянным
вращением для полного избежения засорения, а так же для обеспечения идеального
полоскания.__

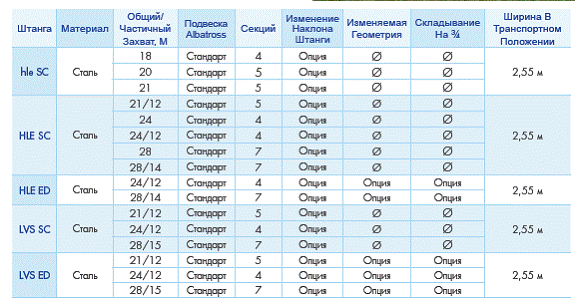

ШТАНГИ
Параллелограммная навеска штаги ƒƒ с амортизаторами
спроектирована для полного сглаживания пиковых нагрузок
ƒƒУправление при помощи электрических гидрораспределителей
ƒƒШтанги HLE 21/12 – 24/12 – 28/14 м
оборудованы нержавеющими трубками разводками
обеспечивающими простоту обслуживания и промывки
(малый остаточный объем рабочего раствора)
ƒƒДержатели форсунок PENTAJET с отсекателем капель, 2
форсунки по выбору в комплекте NOZAL (www. nozal. fr)
Все штанги снабжены :
ƒƒГидравлическим подниманием/опусканием
посредством параллелограммной подвески с азотными
аккумуляторами
ƒƒКорректирующее устройство с амортизатором для
неровности обрабатываемого участка
ƒƒКонсольной подвеской Albatross
Опции :
--Постоянная или полупостоянная циркуляция
--Пенный маркер
--Концовые форсунки
--Дополнительные секции опрыскивания
