Дизельный или газовый двигатель (стр. 1 )

C15/18/20s Дизельный или газовый двигатель Пневматические или суперэластичные шины 1500 кг 1800 кг 2000 кг

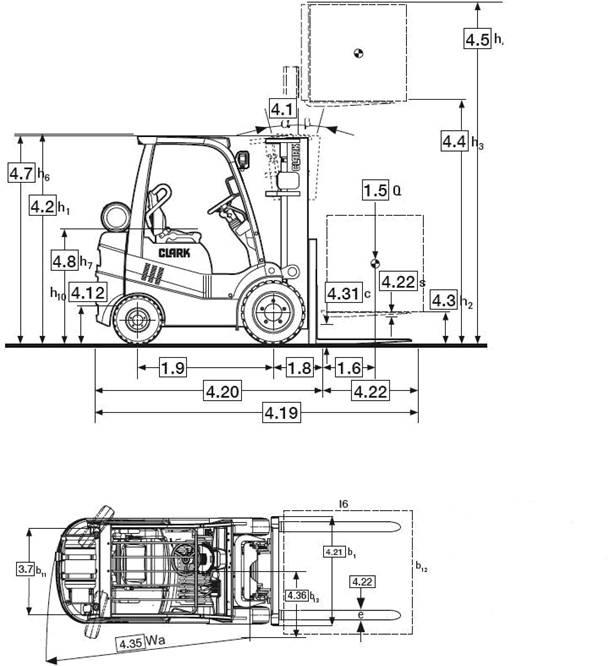

РАЗМЕРЫ

C15/18/20s

применимо, если

применимо, если

Соответствующие данные смотри в таблице технических характеристик.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики продукта в соответствии с VDI 2198

	1.1. Производитель (сокращение)	CLARK	CLARK	CLARK
Технические характеристики	1.2 Модель		C15D	C18D	C20sD
1.3 Тип двигателя (дизель, газ)		Дизель	Дизель	Дизель
1.4 Оператор работает стоя / сидя		Сидя	Сидя	Сидя
1.5 Грузоподъемность / номинальная нагрузка	Q (кг)	1,5	1,8	2,0
1.6 Отстояние центра тяжести	с (мм)	500	500	500
1.8 Расстояние от ведущей оси до вил	х (мм)	392	392	397
1.9 Колесная база	y (мм)	1400	1400	1400
Вес	2.1 Эксплуатационная масса	кг	2798	3021	3168
2.2 Осевая нагрузка, с нагрузкой спереди/сзади	кг	3744/554	4176/645	4459/709
2.3 Осевая нагрузка, без нагрузки спереди/сзади	кг	1283/1515	1224/1797	1179/1989
Шины, ходовая часть	3.1 Тип шин, Р = пневматические, SE = суперэластичные 1)	Р	Р	Р
3.2 Размер шин, передние колеса		6,50 xPR	6,50 xPR	6,50 xPR
3.3 Размер шин, задние колеса		5,00 x 8 - 10PR	5,00 x 8 - 10PR	5,00 x 8 - 10PR
3.5 Колеса, количество впереди/сзади (x = ведущие колеса)		2x / 2	2x / 2	2x / 2
3.6 Протектор, передние колеса	b10(мм)	890	890	890
3.7 Протектор, задние колеса	b11(мм)	890	890	890
Размеры	4.1 Отклонение каретки вил от вертикали, α / β	град	8/8	8/8	8/8
	4.2 Высота в опущенном положении	h1 (мм)	2240	2240	2240
	4.3 Свободный подъем	h2 (мм)	105	105	110
	4.4 Высота подъема	h3 (мм)	3285	3285	3285
	4.5 Высота мачты в поднятом положении	h4 (мм)	4502	4502	4507
	4.7 Высота верхнего ограждения	h6 (мм)	2	2	2
	4.8 Высота сиденья	h7 (мм)	1100	1100	1100
	4.12 Высота сцепления	h10(мм)	310	310	310
	4.19 Общая длина	l1 (мм)	3266	3311	3358
	4.20 Длина до вил погрузчика	l2 (мм)	2196	2241	2288
	4.21 Ширина	b1. b2 (мм)	1070	1070	1070
	4.22 Размеры вил	s · e · l (мм)	35X100X1070	35X100X1070	40X100X1070
	4.23 Каретка DIN 15173, A, B		КЛАСС IIA	КЛАСС IIA	КЛАСС IIA
	4.24 Ширина каретки вил	b3 (мм)	940	940	940
	4.31 Минимальный клиренс	m1 (мм)	120	120	120
	4.32 Клиренс в центре колесной базы	m2 (мм)	124	124	124
	4.33 Ширина прохода для паллет (I6·bx 1200	Ast(мм)	3665	3713	3751
	4.34 Ширина прохода для паллет (I6·bx 1200	Ast(мм)	3865	3913	3951
	4.35 Радиус внешнего поворота	Wa(мм)	2073	2121	2154
	4.36 Внутренний радиус поворота	b13(мм)	571	571	571
Производительность	5.1 Скорость хода с нагрузкой/без нагрузки	км/ч	17,2 / 17,9	17,6 / 17,9	17,4 / 17,9
5.2 Скорость поднятия с нагрузкой/без нагрузки	м/с	0,57 / 0,61	0,56 / 0,61	0,54 / 0,61
5.3 Скорость опускания с нагрузкой/без нагрузки	м/с	0,47 / 0,43	0,47 / 0,43	0,47 / 0,43
5.6 Максимальная тяга с нагрузкой/без нагрузки 3) 4)	Н	14.950 / 7.514	15.019 / 7.171	15.088 / 6.916
5.8 Максимальная способность преодолевать подъёмы с нагрузкой/без нагрузки 3) 4)	%	37,5 / 20,9	33,2 / 18,6	31,3 / 17,1
5.9 Время разгона с нагрузкой/без нагрузким)	с	-	-	-
5.10 Рабочий тормоз		Колодочный	Колодочный	Колодочный
Линия управления	7.1 Производитель / Тип *6		Yanmar 4TNV88	Yanmar 4TNV88	Yanmar 4TNV88
7.2 Номинальная мощность в соответствии с SAE J1349	кВт	28,8	28,8	28,8
7.3 Номинальная скорость	мин-1	2400	2400	2400
7.4 Кол-во цилиндров / объем	/см3	4 / 2190	4 / 2190	4 / 2190
7.5 Расход топлива в соответствии с VDI циклом дизель = л/ч, газ = кг/ч	-	-	-
Прочее	8.2 Рабочее давление для насадок	бар	140	140	140
8.3 Объем масла для насадок	л/мин	-	-	-
8.4 Уровень шума, действующий на уши водителя по EN 12053	дБ (А)	83	81	81
8.5 Буксировка, класс/тип DIN		-	-	-

*1) Дополнительно с суперэластичными шинами *2) Высоту подъема смотри в таблице вверху *3) При скорости 1 .6 км/ч *4) Без нагрузки с коэффициентом трения μ =0.6
