МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

Государственное образовательное учреждение высшего

профессионального образования

НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ

Томский политехнический университет

РЕЛЕЙНАЯ ЗАЩИТА

ОТЧЕТ

по лабораторной работе № 1

Подготовка базы данных и отладка расчета

установившегося режима

Выполнил

студент гр.

Содержание

-  цель работы;

-  схема станции и исходные данные;

-  расчёт параметров схемы;

-  узлы схемы;

-  ветви схемы;

-  результаты расчёта установившегося режима.

-  выводы.

1.Цель работы:

2. Схема станции и исходные данные

ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ
Генераторы	Энергосистема	Нагрузки потребителей	Величина резерва
Присоединение на U1	Присоединение на U2
N задания	Число и мощность	Напряжение	Мощность	Напряжение	Реактивное сопротивление	Количество линий связи	U1	Число и мощность линий	Коэффициент системы	Коэффициент мощности	U2	Число и мощность линий	Коэффициент системы	Коэффициент мощности	На станции	В системе
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
	Шт.´ МВт	кВ	МВА	кВ	%	Шт.	кВ	Шт.´ МВт	-	-	кВ	Шт.´ МВт	-	-	МВт	МВт
1	4х32	10,5	900	110	300	2	10	16х3 8х1	0,75	0,89	35	6х10	0,78	0,9	По балансу мощности

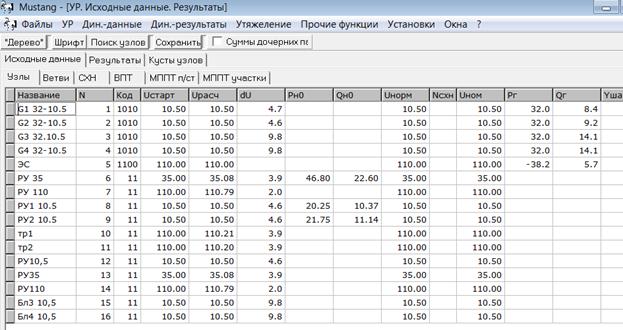

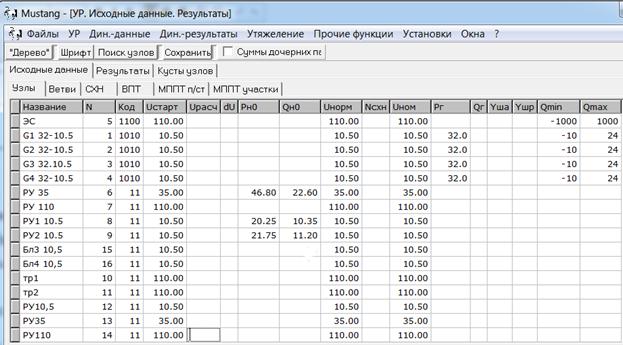

1.  Узлы схемы

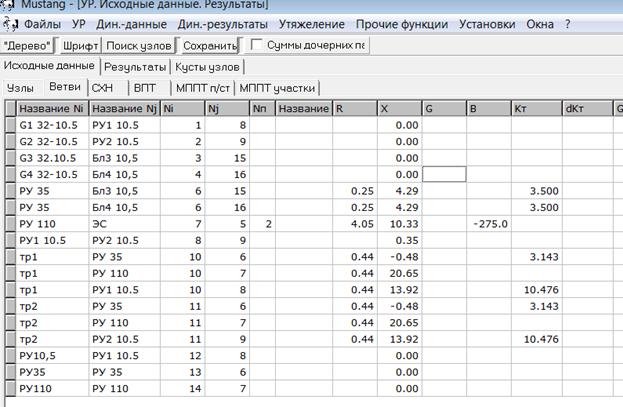

2.  Ветви схемы

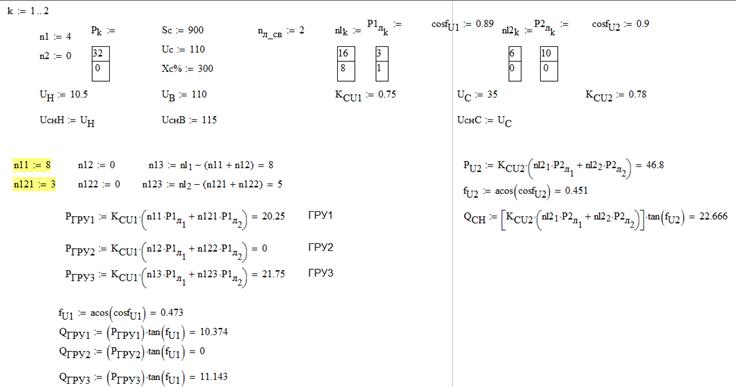

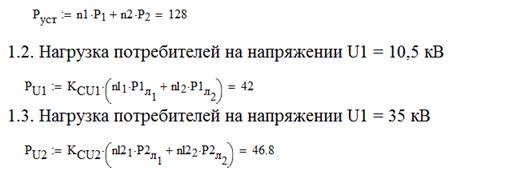

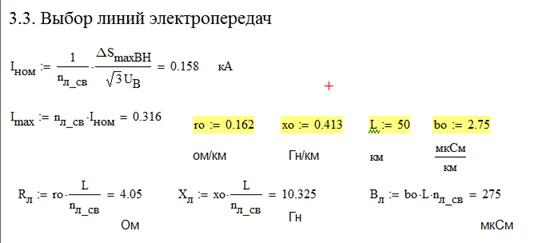

Расчёт параметров схемы

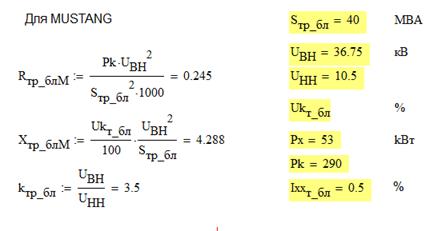

Трансформаторы

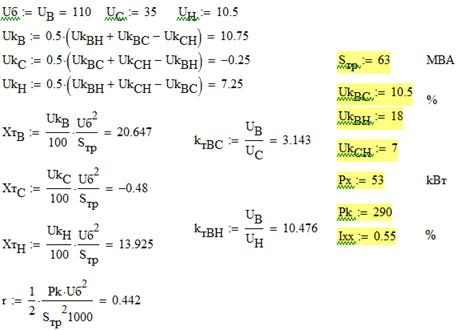

Трёхобмоточные трансформаторы

Сопротивления выключателей задаются – 0.001 Ом

Сопротивления реакторов – каталожными сопротивлениями.

3.  Результаты расчёта

4.  . Расчёт тока КЗ на шинах СН

4.1 Схема замещения

4.2. Эквивалентные преобразования до точки КЗ, последовательные расчёты.

8. ВЫВОДЫ

Дата
