Программируемые Логические Матрицы (ПЛМ)
Рассмотрим пример реализации на микросхеме ПЛМ К556РТ1 системы функций в ДНФ.
размерностью 4, 7, 3. Параметрами микросхемы К556РТ1 являются:
число входов - 16,
число термов - 48,
число выходов - 8.
Решение включает в себя следующие этапы.
1. Подготовка задачи к решению с помощью ПЛМ
Суть этапа заключается в уменьшении (если необходимо) по возможности числа термов в данной системе функций. Содержанием минимизации функций будет поиск кратчайших дизъюнктивных форм. Вести поиск минимальных по числу термов представлений задачи следует до уровня, когда число термов становится равным — параметру имеющихся ПЛМ. Дальнейшая минимизация не требуется. Если размерность имеющихся ПЛМ обеспечивает решение задачи в ее исходной форме, то минимизация не требуется вообще, т. к. не ведет к сокращению оборудования. В нашем примере минимизация не требуется, т. к. микросхнма К556РТ1 по своим параметрам (числу входов, термов и выходов) удовлетворяет нас полностью, и этот этап можно пропустить.
2. Программирование ПЛМ
Программирование ПЛМ, выполняемое пользователем, проводится с помощью специальных устройств (программаторов) и сведения для них о данной ПЛМ должны иметь определенную форму. Имеются программаторы, которые принимают в качестве информации о ПЛМ таблицу функционирования (истинности), однако чаще всего задаются сведения о самих перемычках. Символы, используемые при таком задании сведений для программирования ПЛМ:
□ Н — переменная входит в терм в прямом виде, т. е. нужно оставить целой перемычку прямого входа и пережечь перемычку инверсного входа;
□ L — переменная входит в терм в инверсном виде, т. е. нужно сохранить перемычку у инверсного входа и пережечь у прямого;
□ "—" — переменная не входит в терм и не должна влиять на него, т. е. нужно пережечь перемычки обоих входов.
Оставление перемычек у обоих входов переменной как бы устраняет из матрицы соответствующую схему И, поскольку в силу равенства
выход этой схемы всегда нулевой и не влияет на работу матрицы ИЛИ, на вход которой подается;
□ А — указывается в выходном столбце (столбце функции) и свидетельствует о связи данной схемы И с выходом ПЛМ через матрицу ИЛИ. Перемычка должна быть сохранена;
□ "." — указывает на то, что данная схема И не подключается к выходу и должна иметь пережженную перемычку в матрице ИЛИ.

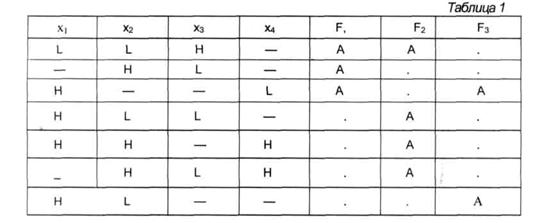

В принятой символике для программирования ПЛМ взятого ранее примера сведения будут заданы таблицей (табл. 1).
