Централизованные системы уборки
Виды фильтров: - патронные фильтры
- рукавные фильтры
Разновидность фильтрующих материалов:
- полиэстер
- полиэстер с тефлоновым
покрытием и др. покрытиями
- антистатический материал
Вытяжной модуль: - ротационный компрессор
- высоконапорный вентилятор
Все фильтры оборудованны системой регенерации,
для очистки фильтрующих рукавов, работающей на сжатом воздухе

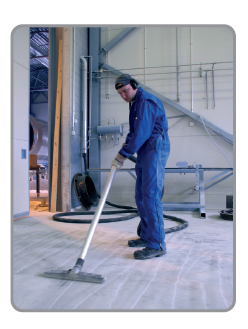

На хлебном заводе Fazer в Лаппеенранте установлена централизованная система уборки, в которой задействованны патронный фильтр CIRO/P6 и в качестве вытяжного модуля ротационный компрессор

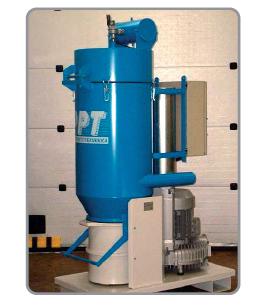

Патронный фильтр CIRO / P6 |
- фильтрующая площадь 18,5м² |
- отгрузка пыли происходит через роторный шлюз |
Вытяжной модуль: - ротацинный компрессор - обьём воздуха 1,798м³/ч, разрежение -500mbar -мощность двигателя 45rW -400W |
- воздуховоды Ø 50мм -76мм, общая протяженность 970м |
CIRO Системы уборки | |||
Патронный фильтр | CIRO / Р1 | CIRO / Р4 | CIRO / Р6 |
- фильтрующая площадь | 8,7м² | 12,4м² | 18,6м² |
- фильтрующие патроны | 1шт | 4шт | 6шт |
- Автоматическое очищение фильтрующей поверхности, ряд за рядом | |||
- Оснащён роторным шлюзом или ёмкостью для сбора пыли | |||
Вытяжной модуль: | |||
- Ротационный компрессор или высоконапорный вентилятор | |||
- Мощность двигателя 4 kW – 25 kW | |||

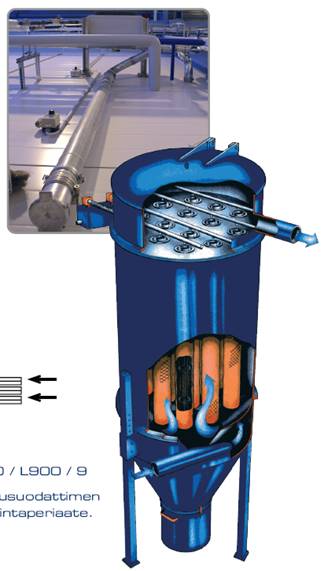

Рукавный фильтр | CIRO / L 900/ 9 | CIRO / L 1200/ 15 | CIRO / L 1500/ 32 |
- фильтрующая площадь | 9м² | 15м² | 32м² |
- фильтрующие рукава | 14шт | 24шт | 44шт |
- Автоматическое очищение фильтрующей поверхности, ряд за рядом | |||
- Оснащён роторным шлюзом или ёмкостью для сбора пыли | |||
Вытяжной модуль: | |||
- Ротационный компрессор или высоконапорный вентилятор | |||
- Мощность двигателя 7,5 kW – 110 kW |
В централизованных системах уборки используется два различных типа фильтров: патронные фильтры и рукавные фильтры.
Фильтровальным материалом служит полиэстер, полиэстер с тефлоновым покрытием и антистатические материалы.
В качестве вытяжного модуля используется ротационный компрессор или высоконапорный вентилятор
Все фильтры оснащены системой очищения работающей на сжатом воздухе.

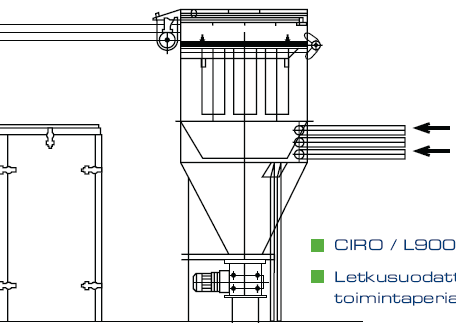

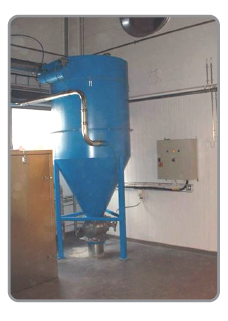

В фирме Imatex из финского города Котка в производственном помещении установлена централизованная система уборки, фильтрующим модулем которой является рукавный фильтр CIRO /L 900/ 9

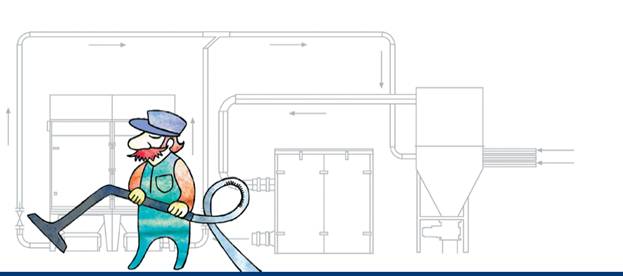

Принцип действия централизованной системы уборки
Магистраль воздуховодов централизованной системы уборки можно расположить в наиболее удобном для эксплуатации месте: по периметру помещения или под /над производственной линией, так чтобы система максимально покрывала территорию требующую уборки ( рекомендуемая длина шланга пылесоса 8-10м, а промежуток между точками подключения 10м)
Важно: правильно выбирать количество одновременно работающих точек подключения (сколько работников одновременно будут убираться) от этого существенно зависит мощность вытяжного модуля.
Возможна дополнительная фильтрация для возврата воздуха в помещение.
Звукоизоляция: может быть установлен звукоизолирующий шкаф для компрессора с охлаждающим вентилятором, звук 78 dB(A) , а так же дополнительно можно смонтировать звукоизоляторы для каналов.
Работу системы можно контролировать при помощи автоматического пульта управления
- система включается автоматически при подключении к ней ( магнитн выключатель )
- автоматическое очищение фильтрующего материала при помощи сжатого воздуха, после выключения пылеотсоса
- панель управления вмонтированна в фильтрующий модуль и электрифицированна
- контрольные лампочки «пылесос включен» / «очищение рукавов влючено»
