Стабилизатор напряжения для паяльника.

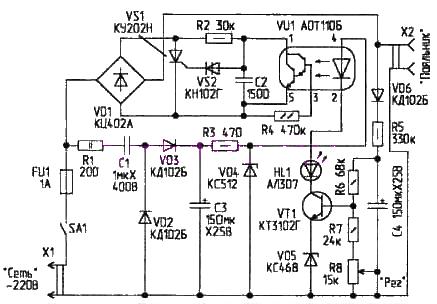

Устройство предназначено для автоматического поддержания напряжения на нагревателе паяльника. Качественная, прочная пайка припоем ПОС-61, используемым при радиомонтаже, возможна только в узком температурном диапазоне жала паяльника. Достоинство предлагаемого устройства — стабильность температуры. При изменении напряжения в сети от 180 до 250 В температура жала паяльника, включенного напрямую в сеть, возрастает на 38 %, при питании от описываемого стабилизатора — не превышает 4 %. Измерения проводились хромель- копелевой термопарой. Устройство представляет собой регулируемый компенсационный стабилизатор напряжения. Сигнал отрицательной обратной связи снимается непосредственно с нагревателя паяльника. После однополупериодного выпрямления диодом VD6, он подается на делитель напряжения на резисторах R5…R8. Пульсации сглаживаются интегрирующей цепью R6-C4 с постоянной времени 10 с. Сглаженное постоянное напряжение подается на схему сравнения-усиления, выполненную на транзисторе VT1 и стабилитроне VD5. При превышении напряжения с делителя значения опорного, заданного стабилитроном VD5. открывается транзистор VT1, и через светодиод оптопары VU1 начинает течь ток. Излучение светодиода принимается фототранзистором оптопары, который открывается и шунтирует накопительный конденсатор С2, заряжающийся пульсирующим током, протекающим через резистор R2. Напряжение на конденсаторе становится недостаточным для включения динистора VS2. Подача через него запускающих тиристор VS1 импульсов прекращается, в результате чего мостик VD1 перестает пропускать ток из сети к нагревателю паяльника. При этом напряжение на базе транзистора VT1 уменьшается (до значения опорного).
Усилитель в цепи обратной связи питается от однополупериодного выпрямителя с гасящим конденсатором С1 (типа К73-11). Токоограничительный резистор R1 — типа С5-42В (проволочный). Можно ставить и резистор типа МЛТ, но при этом вероятен выход его из строя, так как при совпадении момента включения устройства с амплитудным значением напряжения в сети ток через резистор достигает 1,8 А, а мгновенная мощность — 450 Вт. В устройстве использованы конденсаторы С3, С4 типа К52-1. С2 типа К73-5, резистор R8 типа СП-1-А. При использовании оптопары АОТ110Б можно применить динисторы КН102 групп А…Г. Для оптопар групп А, В можно применить динисторы групп А, Б. Конденсатор С1 типа К73-11 можно заменить на К73-17, К73-17с. Устройство размещено в металлическом корпусе размерами 90 x 74 x 36 мм, крепящемся к подставке паяльника. Налаживание устройства заключается в подборе положения движка регулировочного резистора, при котором обеспечивается оптимальная температура жала паяльника. Источник: Ш. Гизатуллин, журнал “Радиолюбитель”.
