Определим сечение на участке А-1:
По рассчитанному сечению, округляя его до ближайшего большего по стандарту, находим величину фактической потери напряжения на участке А-1:
Сечение на участке 1-2 определится как
Соответственно сечение на участке 1-3
Сечение на участке 1-4
Сечение групповых линий определяется по величине располагаемой потери напряжения за вычетом потерь напряжения на предшествующих участках питающей сети:
или
Задание 7. Выбор количества, мощности и размещения светильников.
Краткие теоретические положения
Расчет осветительной установки с одновременным учетом прямой и отраженной составляющих освещенности наиболее прост при равномерном или практически равномерном распределении светового потока по расчетной плоскости, что обычно имеет место при размещении светильников общего освещения, близком к оптимальному.
При этом условии можно говорить о средней освещенности расчетной плоскости и ввести понятие коэффициента использования осветительной установки, под которым принято понимать отношение светового потока, падающего на расчетную плоскость
к световому потоку источников света:
где
— световой поток источника света;
n — число источников света.
Коэффициент использования осветительной установки, характеризующий эффективность использования светового потока источников света, определяется, с одной стороны, светораспределением и размещением светильников, ас другой — соотношением размеров освещаемого помещения и отражающими свойствами его поверхностей.
На рис. 7-3 приведены кривые зависимости коэффициента использования осветительной установки для светильника рассеянного света от индекса помещения φ, определяемого соотношением размеров освещаемого помещения:
где
— ширина и длина помещения;
Hр — высота подвеса светильников над расчетной, плоскостью.

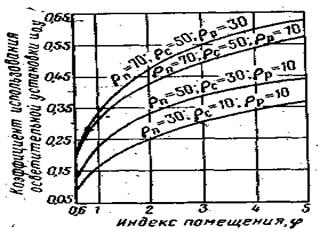

Рис. 7-3. График зависимости коэффициента использования осветительной установки от индекса помещения.
Как следует из графика, при увеличении индекса помещения наблюдается рост коэффициента использования осветительной установки, что объясняется увеличением светового потока, непосредственно падающего от светильников на расчетную плоскость, с уменьшением высоты подвеса при неизменной площади помещения.
Кривые графика соответствуют различным сочетаниям коэффициентов отражения потолка
, стен
и расчетной плоскости
. С увеличением коэффициентов отражения поверхностей, ограничивающих освещаемое помещение, растет коэффициент использования осветительной установки, так как при этом уменьшаются потери светового потока при многократных отражениях его от этих поверхностей.
Значения коэффициента z для некоторых стандартных светильников
Тип светильника | Относительное расстояние между светильниками | |||
0.8 | 1.2 | 1.6 | 2.0 | |
«Универсаль» без затенителя «Глубокоизлучатель» эмалированный «Люцетта» | 1,2 1,15 1,0 | 1,15 1,1 1,0 | 1,25 1,2 1,2 | 1,5 1,4 1,2 |
Для светильников, не указанных в таблице, при расположении их, близком к наивыгоднейшему, коэффициент z следует принимать равным 1,1—1,2.
Расчёт общего равномерного искусственного освещения горизонтальной рабочей поверхности выполняется методом коэффициента использования светового потока по формуле
,
где Ф – световой поток лампы, лм; Ен – нормированная освещённость, лк (табл. 5.1, 5.3); Kз – коэффициент запаса, учитывающий запыление светильников и износ источников света в процессе эксплуатации; S – площадь помещения, м2; Z – поправочный коэффициент, учитывающий неравномерность освещения, Z=1.1; N – количество светильников; n – количество ламп в светильнике; g – коэффициент затенения рабочего места работающим, g = 0.9; hн – коэффициент использования светового потока (прил. 2 табл. 9).
Пользуясь формулой, заранее задаются числом светильников и числом ламп в светильнике. Рассчитав расчётный световой поток Ф одной лампы, (по прил. 2 табл. 10 или табл.11) выбирают лампу соответствующей мощности, обладающую необходимым световым потоком и обеспечивающую нормативную освещённость. Однако люминесцентные лампы имеют довольно узкий диапазон мощностей и световых потоков. Поэтому, рассчитывая освещение таким образам, приходится делать несколько вариантов расчёта, пока не будет выполнено условие Фл
Ф-10…20%. Поэтому при расчёте освещения легче заранее задаться типом, мощностью и световым потоком лампы и рассчитать необходимое число ламп. Такой приём расчёта целесообразнее. Формула примет вид
,
При нахождении количества светильников по типу источника света, определяется световой поток лампы.
Задание 7
Определить количество, мощность и размещение светильников для освещения лампами ДРЛ заданного помещения. Норма освещенности 200 лк (расчетная плоскость на высоте 1 м).
№ | размеры помещения | коэффициенты отражения | ||||
длина, м | ширина, м | высота, м | rП | rС | rР | |
1. | 24 | 24 | 10 | 70 | 50 | 30 |
2. | 13 | 23 | 8 | 70 | 50 | 10 |
3. | 20 | 16 | 10 | 50 | 30 | 10 |
4. | 18 | 22 | 7 | 30 | 10 | 10 |
5. | 19 | 21 | 9 | 70 | 50 | 30 |
6. | 20 | 20 | 9 | 70 | 50 | 10 |
7. | 10 | 24 | 10 | 50 | 30 | 10 |
8. | 19 | 11 | 8 | 30 | 10 | 10 |
9. | 27 | 19 | 8 | 70 | 50 | 30 |
10. | 14 | 26 | 10 | 70 | 50 | 10 |
11. | 28 | 30 | 7 | 50 | 30 | 10 |
12. | 21 | 15 | 9 | 30 | 10 | 10 |
13. | 27 | 25 | 8 | 70 | 50 | 30 |
14. | 19 | 11 | 8 | 70 | 50 | 10 |
15. | 19 | 25 | 9 | 50 | 30 | 10 |
16. | 18 | 28 | 10 | 30 | 10 | 10 |
17. | 19 | 23 | 9 | 70 | 50 | 30 |
18. | 10 | 20 | 8 | 70 | 50 | 10 |
19. | 11 | 11 | 9 | 50 | 30 | 10 |
20. | 19 | 18 | 9 | 30 | 10 | 10 |
Пример решения
Освещение машинного зала, размеры которого Lц х Bц х Hц = 16900х18000х10760; hр=0,76м; hс=0м, выполним лампами типа ДРЛ в светильниках РСП05. Наметим размещение светильников в машинном зале. Размещение светильников в плане и в разрезе помещения (рис.3.1) определяется следующими размерами: Н – высота помещения, hс – расстояние светильников от перекрытия, hп=Н-hс – высота светильника над полом, hр – высота расчетной поверхности над полом, h= hп-hс – расчетной высотой, L – расстояние между соседними светильниками или рядами ламп (если по длине и ширине расстояния различны, то они обозначаются соответственно LА LВ), l – расстояние от крайних светильников или рядов светильников до стены.
|
