Микроконтроллер TMDSHVMTRPFCKIT Texas Instruments с системой Управления Асинхронным Электроприводом
А. , Египет
Научный руководитель: ПАНКРАТОВ В..В., д. т.н., профессор
Новосибирский государственный технический университет, Новосибирск, Россия
*****@***com
Введение. В статье рассматриваются варианты Микроконтроллер TMDSHVMTRPFCKIT Texas Instruments с системой Управления Асинхронным Электроприводом.
Рассмотрена структурная схема системы управления, математические уравнения и алгоритмы цифровой реализации ее элементов. Представлены результаты экспериментальных исследований процессов при работе векторного управления Асинхронным электроприводом.
Экспериментальная схема
Система управления создана на базе отладочного комплекта TMDSHVMTRPFCKIT с модулем управления Piccolo F28035 controlCARD производства Texas Instruments в среде программирования цифровых сигнальных процессоров CodeComposerStudio v5. Экспериментальное оборудование показано на рис. 1 [1-6].
TMDSHVMTRPFCKIT (High Voltage Motor Control and PFC Developers Kit) – это отладочный набор компании Texas Instruments. Силовая часть преобразователя состоит из звена постоянного тока, корректора мощности (PFC) и трехфазного транзисторного инвертора (IPM). Корректор необходим для равномерного использования мощности, он обеспечивает отсутствие выплесков потребляемого тока на вершине синусоиды и равномерную нагрузку. PFC питается напряжением сети переменного тока (~110…~240 В) и обеспечивает выходную мощность до 750 Вт. Модуль инвертора может питаться или от PFC или от отдельной силовой ступени с напряжением до 400 В и отдавать на выход мощность до 1,5 кВт [4-5].
Двигатель АД управляется от автономного инвертора напряжения. Система управления реализована на базе процессора TMS320F28035, которая генерирует сигналы широтно-импульсной модуляции для формирования синусоидального напряжения на статоре двигателя. Сигналы с датчиков тока и датчика напряжения шины постоянного тока поступают через АЦП в систему управления. Общая структура построенной системы управления асинхронным электроприводом показана на рис. 2.
Результаты эксперимента
На рис. 3. представлены временные диаграммы процессов в скорости двигателя полученных на экспериментальной установке при разгоне привода со скорости 0,3 о. е. на скорость 0,02 о. е. Отметим, что частота вращения ротора и задания вращения ротора почти одинаковы, что подтверждает эффективность векторного управления АД.

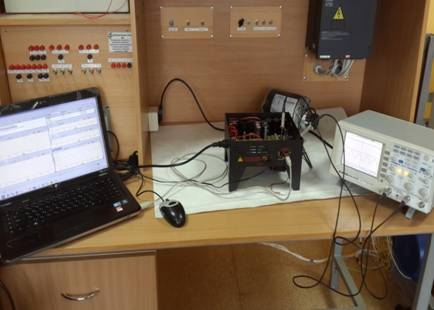

Рис. 1. Экспериментальное оборудование.
Рис. 2. управления асинхронным электродвигателем на основе TMDSHVMTRPFCKIT и C2000 MCU.
|

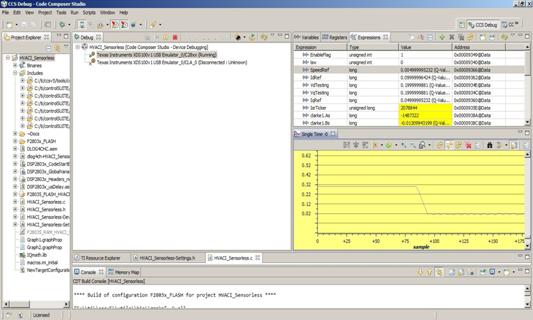

Рис. 3. Графики переходных процессов по частоте вращения при разгоне привода со скорости 0,3 о. е. на скорость 0,02 о. е.
Выводы
В этой статье исследуется системы векторного управления электроприводом на основе асинхронным электроприводом с комплектом TMDSHVMTRPFCKIT Компании Texas Instruments. Результаты показано, высокой точности стабилизации заданных скорости и момента при требуемом качестве переходного процесса.
