НАИБОЛЕЕ ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ ПО САУО

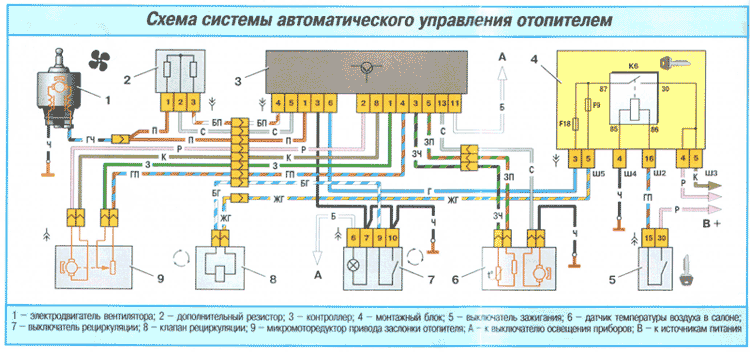

Вопрос: Помогите разобраться с логикой работы блока САУО.
Ответ: Контроллер рассчитан на эксплуатацию от минус 40 до плюс 65 градусов Цельсия. А логика простая: в зависимости от рассогласования между задатчиком и датчиком температуры определяется положение заслонки отопителя.

Вопрос: Каков алгоритм работы САУО при отключенном датчике температуры?
Ответ: При неисправном (отключенном) датчике температуры алгоритм работы отопителя должен быть следующий: на максимуме (красная точка) - движение на открытие заслонки; на минимуме (синяя точка) - движение на закрытие заслонки, остальные положения фиксируются в зависимости от задания температуры. Если при отключенном датчике температуры алгоритм работы другой, то есть вращение заслонки имеет место только на крайних положениях (min и max), то возможны две неисправности: 1) неисправен задатчик температуры контроллера (левая рукоятка); 2) неисправен датчик положения микромоторедуктора на отопителе (это менее вероятно). Вывод следующий: в первом случае необходимо сменить контроллер (либо заменить задатчик температуры).

Вопрос: Каков алгоритм управления оборотами вентилятора в автоматическом режиме?
Ответ: В автоматическом режиме, если температура задатчика близка к измеренной датчиком температуры, то обороты минимальные. Если рассогласование между задатчиком и датчиком более 5 градусов, то включаются средние обороты (аналогично положению "1").

Вопрос: Если пятипозиционный блок отопителя включен в крайнее (последнее в красной шкале) правое положение, участвует ли датчик температуры в подаче воздуха?
Ответ: Нет, не участвует. Температура будет максимальной, какую сможет выдать отопитель.

Вопрос: Как работает электропривод крана отопителя печки?
Ответ: На ВАЗ-2110 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая подает горячий воздух. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он закисает и заклинивает).

Вопрос: Иногда контролер отопиперестает слушаться команды от ручки регулятора температуры, при этом не горит лампочка подсветки контролера при включенных габаритах. При шатании 6-ти разъемной колодки вверх-вниз внутри что-то щелкает, и лампа подсветки то горит, то не горит. Что делать?
Ответ: Попробовать разобрать 6-ти контактный разъем, обжать провода и гнезда разъема. Разобрать блок: если провода не сильно обгорели, то опаять, если сильно - заменить.

Вопрос: Вышел из строя операционный усилитель КР 1055 УД1, управляющий транзисторными ключами микромоторедуктора заслонки. Чем его можно заменить?
Ответ: Мощности ОУ вполне достаточно, так как он рассчитан на ток до 1А (микромоторедуктор потребляет не более 200 мА). Вывести ОУ из строя можно, если по выходу подать напряжение питания (+ аккумуляторной батареи). Аналоги: КР1055УД1 (АО "Элекс", Александров), TCA0372DP1 ("Motorolla"), L272 ("Tomson"), КР1040УД3 (АО "Орбита", Саранск).

Вопрос: Отопитель ВАЗ 2110 работает только в положении "2". В чем может быть проблема?
Ответ: Скорее всего, возможны следующие неисправности. 1. На корпусе отопителя сгорел дополнительный резистор, который позволяет регулировать обороты - через него в положении "А" и "1" подключается вентилятор. В этом случае нужно добраться до отопителя (это возможно только из моторного отсека) и заменить резистор. 2. Отгорели провода внутри контроллера (для устранения требуется разобрать контроллер и заменить их). 3. Отошел провод в блоке реле, расположенном справа под капотом.

Вопрос: Такая проблема с отопителем ВАЗ 2110 - дует чуть теплый воздух (микромоторедуктор и заслонка рециркуляции исправны).
Ответ: Необходимо проверить датчик температуры воздуха салона и уровень тосола, так как его низкий уровень влияет на температурный режим (может не попадать в "печку").

Вопрос: При установке регулятора температуры в крайнее положение (горячий воздух), слышен звук движения заслонки и при включении вентилятора дует холодный забортный воздух, причем от режима вентилятора ("А", "1" или "2") ничего не меняется в температуре воздуха. Почему?
Ответ: Внутри отопителя сломана заслонка подачи горячего воздуха. Необходимо разобрать отопитель со стороны моторного отсека и склеить ее дихлорэтаном (она из материала АБС).

Вопрос: В положении "А" четырехпозиционного переключателя режимов работы вентилятора при включении с 26 на 28 слышно, как срабатывает двигатель привода заслонки, при этом обороты вентилятора меняются со средних на минимальные, и поступает холодный воздух. При обратном переключении на 26 опять слышно движение заслонок, обороты вентилятора поднимаются, и начинает идти теплый воздух. В чем причина?
Ответ: Скорее всего, неисправен задатчик температуры воздуха салона - левый переключатель.

Вопрос: В каких случаях должен вращаться микровентилятор датчика температуры воздуха салона? Какое напряжение нужно подать, чтобы проверить его работоспособность?
Ответ: Вентилятор датчика температуры на минимуме и максимуме цифрового блока управления отопителем не вращается. Для проверки работоспособности датчика температуры следует подать напряжение 1.2 В на клеммы с обозначением "+" и "-".

Вопрос: Должен ли выключаться микромоторедуктор в положениях "min" и "max" задатчика температуры, или ММР будет постоянно находиться под напряжением?
Ответ: Если это четырехпозиционный блок САУО 1303.3854 старого типа (выпуска до 2001 г.), то напряжение снижается по таймеру через 13+/-5 сек. в положении "min", а в "max" ("красная точка") напряжение подается всегда. Привод заслонок должен выдержать все при напряжении ММР 15В, но напряжение на ММР должно быть 10+/-1 В по паспорту на контроллер. Если это - пятипозиционный блок САУО 1313.3854, то ММР после 13 секунд работы в "min" или "max" выключается.

Вопрос: Пятипозиционный отопитель перестал слушаться рукоятки задания температуры - гонит все время горячий воздух. Звука движения заслонки не слышно. Неужели сломался микромоторедуктор?
Ответ: Чтобы определить поломку, сначала стоит проверить датчик температуры (см. Инструкцию по поиску неисправностей САУО). Если с датчиком все в порядке, стоит попробовать проверить тестером, поступает ли напряжение питания на моторедуктор при переключении задатчика с "min" на "max" и наоборот (нужно успеть это сделать за 13 секунд, иначе питание отключится). Если напряжение поступает, значит, неисправен именно микромоторедуктор.

Вопрос: Отопитель работает только в крайних режимах, и заслонки на промежуточные указатели не реагируют. Что делать?
Ответ: Отключить контроллер от автомобиля и замерить сопротивление датчика положения вала (разъём расположен в "торпеде", контакты Х1.1 и Х1.4 находятся на контроллере). Если сопротивление меньше 200 Ом либо больше 8 кОм, и два провода, которые идут от данных контактов, не замыкают и не оборваны, значит, неисправен датчик положения вала, находящийся внутри микромоторедуктора. В этом случае следует заменить ММР.

ИНСТРУКЦИЯ ПО ПОИСКУ НЕИСПРАВНОСТЕЙ САУО

1. Проверить сопротивление датчика.

22 С - (2800|20)Ом
16 С - (2950|25)Ом
30 С - (2600|25)Ом
Характеристика 25 Ом/С
Если не исправен - заменить.

2. При работающем двигателе и подключенном датчике температуры.

Установить на задатчике температуры положение "min"(синяя точка) - выдержать в течении 10-15 секунд. Запустить двигатель. Отсоединить контроллер от разъёма X1 тестером измерить сопротивление между контактами Х1.4 и Х1.1 (проводка автомобиля) сопротивление датчика положения вала микромоторедуктора оно должно быть Ом для контроллеров 1303.3854, 1313.3854, 1333.3854 и Ом для контроллера 1323.3854.

3. Провести аналогичную п.2 операцию, но в положении "max"(красная точка) задатчика.

Сопротивления датчика положения вала должно быть Ом для контроллеров 1303.3854, 1313.3854, 1333.3854 и Ом для контроллера 1323.3854. Если сопротивления не меняется или вообще отсутствует, то неисправен микромоторедуктор - заменить. Или неисправен контроллер - не подается напряжение на электродвигатель микромоторедуктора.

4. При работающем двигателе установить обороты электродвигателя отопителя на максимальные обороты.

Переключая с положения "min" в положение "max" задатчика температуры по уровню звука выходящего воздуха из дефлектора, расположенного над коллектором САУО можно оценить перемещается ли заслонка отопителя. Если звук не изменяется - заслонка отломана из-за попадания инородных предметов в отопитель через дефлектор стекла.

Разобрать отопитель со стороны моторного отсека, склеить дихлорэтаном привод.

ОТОПИТЕЛЬ
Разборка и сборка отопителя, воздуховодов и узлов управления отопителем

Перед снятием отопителя отсоедините массовый провод аккумуляторной батареи и слейте из системы охлаждения охлаждающую жидкость (см. главу "Система охлаждения").

Выверните винты крепления и снимите накладку и облицовку рамы ветрового окна. Вывернув винты и отвернув гайки крепления, снимите с отопителя правую шумоизоляционную обивку 24 (рис.8-23).

Отсоедините шланги отопителя и электрические провода электродвигателя 9 вентилятора, микромоторедуктора 19 и электропневмоклапана 25.

Выверните винты и снимите скобы крепления, отделите передний корпус 3 воздухозаборника и кожух 23 отопителя в сборе с клапаном 2 стока воды. Выньте кожух 11 вентилятора в сборе с вентилятором и уплотнительным кольцом. Снимите защелки и отделите электродвигатель 9 с вентилятором от кожуха 11.

ПРИМЕЧАНИЕ: Для избежания нарушения балансировки не допускается снимать рабочее колесо вентилятора с вала электродвигателя.

Без крайней необходимости не рекомендуется снятие клапана 5 управления заслонкой 6 рециркуляции, заслонки 6 и водоотражательного щитка 4.

Для снятия заднего корпуса 8 воздухозаборника и заднего кожуха 14 радиатора отопителя потребуется снятие вакуумного усилителя тормозов, панели приборов, шумоизоляции щитка передка и вывертывания четырех винтов крепления.

Выверните винты крепления и снимите задний кожух 13 отопителя, выньте радиатор 16 и заслонку 10. Снимите крышку 21 кожуха радиатора, резистор 20, микромоторедуктор 19, опорную площадку 17 и рычаг 18 привода заслонки 12 управления отопителем. Выньте заслонку 12.

Для разборки воздуховодов и узлов управления отопителем снимите панель приборов. Основные воздуховоды (на рис. 8-24 показаны стрелками) выполнены в каркасе панели приборов, как одно целое. Для снятия воздуховода 24 обогрева ног выверните винты крепления и снимите воздуховоды 26 обогрева салона и облицовку 27 тоннеля пола. Выверните винты крепления воздуховода 24 и, отжав защелки в верхней части, отсоедините его от воздухораспредели

Выверните винты крепления воздухораспределии снимите его с панели приборов, предварительно разъединив тяги привода заслонок.

Сборку выполняйте в обратном порядке. Перед сборкой осмотрите состояние корпусных деталей отопителя, их уплотнителей и уплотнителей заслонок. При необходимости уплотнители заслонок приклейте клеем 88 НП-35.

Обратите внимание на правильность установки уплотнительных прокладок и на надежность затягивания стяжных хомутов отопителя.

Залейте охлаждающую жидкость и проверьте герметичность соединений шлангов и работу отопителя.

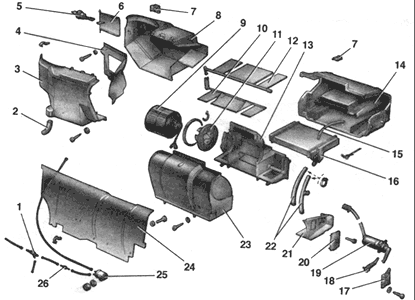

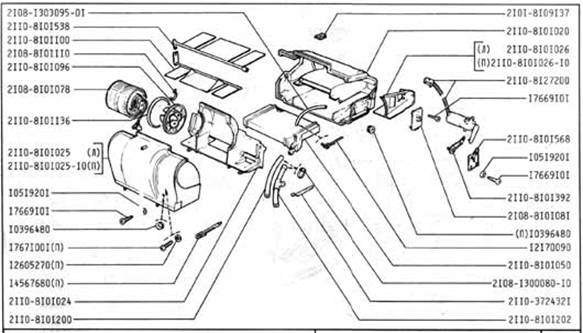

Рис. 8-23. Детали отопителя: 1 - тройник; 2 - клапан стока воды; 3 - передний корпус воздухозаборника отопителя; 4 - водоотражательный щиток воздухозаборника; 5 - клапан управления заслонкой рециркуляции; 6 - заслонка рециркуляции воздухозаборника; 7 - гайки; 8 - задний корпус воздухозаборника отопителя; 9-электродвигатель отопителя; 10-заслонка канала отопителя; 11 - кожух вентилятора отопителя; 12 - заслонка управления отопителем; 13 - задний кожух отопителя; 14 - кожух радиатора отопителя; 15 - пароотводящий шланг; 16 - радиатор отопителя; 17 - опорная площадка рычага привода заслонки управления отопителем; 18 - рычаг привода заслонки управления отопителем; 19 - микромоторедуктор привода заслонки управления отопителем; 20 - резистор; 21 - крышка кожуха отопителя; 22 - шланги радиатора отопителя; 23 - передний кожух отопителя; 24 - шумоизоляционная правая обивка моторного отсека; 25 - электропневматический клапан; 26 - обратный клапан

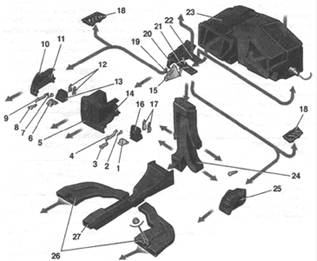

Рис. 8-24. Отопитель с воздуховодами и деталями управления: 1 - рычаг привода лопаток центрального сопла; 2 - рычаг заслонки центрального сопла; 3-рычаг привода заслонки центрального сопла; 4 - промежуточный рычаг привода заслонки центрального сопла; 5 - корпус центральных сопел вентиляции салона; 6 - рычаг привода лопаток бокового сопла; 7 - рычаг заслонки бокового сопла; 8 - рычаг привода заслонки бокового сопла; 9 - промежуточный рычаг привода заслонки бокового сопла; 10 - корпус бокового сопла; 11 - заслонка бокового сопла; 12 - лопатки бокового сопла; 13 - боковое сопло; 14 - заслонка центрального сопла; 15 - кронштейн рычагов управления; 16 - центральное сопло; 17 - лопатки центрального сопла; 18 - сопла обогрева стекол передних дверей; 19 - рычаг управления системой отопления салона; 20 - корпус воздухораспределителя; 21 - заслонка обогрева ног; 22 - заслонка обогрева ветрового стекла; 23 - отопитель; 24 - воздуховод обогрева ног; 25 - боковое сопло вентиляции салона в сборе; 26 - воздуховоды обогрева салона; 27 - облицовка тоннеля пола

ВЗАИМОЗАМЕНЯЕМОСТЬ КОНТРОЛЛЕРОВ САУО ПРОИЗВОДСТВА ОАО "АВТОЭЛЕКТРОНИКА"
1303.3854	1313.3854	1333.3854	1323.3854
4-х или 5-ти позиционный	5-ти позиционный	5-ти позиционный	5-ти позиционный
Производился с 1996 года, в настоящее время снят с производства	Производился с 2001 года, в настоящее время снят с производства	Производился с 2003 года, в настоящее время снят с производства	Производится с 2003 года
Для отопителей: 2, 2-01, с 2001 года 2-01 и 2-02. Все эти контроллеры и отопители взаимозаменяемы.	С сентября 2003 года на ВАЗы десятой серии устанавливается отопиДанный контроллер не взаимозаменяем с предыдущими. Отопитель самостоятельно менять не рекомендуется АВТОВАЗом.
