ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «РОССИЙСКИЕ ЖЕЛЕЗНЫЕ ДОРОГИ»

Справочный Расчёт провозной платы

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Содержание

1. Введение. 3

2. Условия функционирования. 3

3. Описание операций. 3

3.1 Ввод параметров для расчета провозной платы.. 3

3.1.1 Общие параметры.. 4

3.1.2 Грузы.. 7

3.1.3 Вагоны.. 9

3.1.4 Контейнеры.. 11

3.1.5 Тарифные отметки. 13

3.2 Расчет провозной платы и просмотр результатов расчета. 14

3.3 Печать результатов расчета и сохранение копии. 15


Принятые сокращения

БД

–

База данных

ПО

–

Программное обеспечение

–

Открытое акционерное общество Российские железные дороги

РПП

–

Расчет провозной платы

1. Введение

Сервис «Справочный расчет провозной платы» обеспечивает возможность предварительно узнать стоимость отправки до оформления электронной накладной на основе данных, введенных пользователем.

В настоящем документе приводится техническое описание интерфейса клиентской части сервиса расчета провозной платы, доступного пользователю через Интернет.

Программа предназначена для пользователей, знакомых с нормативными документами , в которых определяются правила расчета провозной платы.

2. Условия функционирования

Клиентская часть сервиса расчета провозной платы, доступная через Интернет, работает в среде одного из Интернет-браузеров:

-  Microsoft Internet Explorer версии не ниже 7.0

-  FireFox версии не ниже 3.0;

-  OPERA

-  SAFARI

3. Описание операций

3.1 Ввод параметров для расчета провозной платы

НЕ нашли? Не то? Что вы ищете?

Ввод исходных данных для расчета провозной платы осуществляется в разделе «Ввод параметров для расчета провозной платы», который содержит несколько блоков показателей:

·  Общие параметры

·  Грузы

·  Вагоны и/или Контейнеры

·  Тарифные отметки.

Внимание! Состав блоков параметров, а также состав параметров в блоке могут меняться в зависимости от выбранного для расчета типа отправки.

При выполнении ввода исходных данных используются следующие общие правила:

·  Поля, отмеченные символом «*», являются обязательными для заполнения;

·  По умолчанию расчет выполняется на текущую дату;

·  При вводе значений параметров, для заполнения которых используются справочники НСИ, механизм быстрого поиска включается после ввода 2-х символов.

3.1.1 Общие параметры

В блоке Общие параметры необходимо последовательно заполнить ряд обязательных для расчета полей. Для получения более точного расчета можно указать значения необязательных полей и полей раздела «Детали» этого блока (Рис. 1).

Дата погрузки/завоза - обязательное для заполнения поле. По умолчанию в нем устанавливается текущая дата. Для изменения значения можно ввести его вручную с использованием клавиатуры или воспользоваться календарем. Для вызова календаря используется кнопка , расположенная справа от поля. После выбора необходимой даты в календаре, она отобразится в поле ввода.

Вид отправки - обязательное для заполнения поле, по умолчанию установлено значение Повагонная. В соответствии с этим значением на странице расчета по умолчанию отображен набор блоков и параметры в них. Для изменения значения вида отправки используется выпадающий список, вызов которого осуществляется с помощью кнопки , расположенной справа в поле ввода.

Выпадающий список содержит следующие значения:

Повагонная - повагонная и повагонная сборная;

Контейнерная - контейнерная груженая, контейнерная порожняя, спец. контейнер грузовладельца, сборная контейнерная;

Мелкая - мелкая;

Групповая - группа вагонов, сцеп;

Маршрутная - маршрутная отправительская, маршрутная ступенчатая, маршрутная на комплект порожних контейнеров, маршрутная контейнерная порожняя, маршрутная контейнерная груженая, маршрут на комплект спец. контейнера грузовладельца, маршрут на комплект груженых контейнеров;

Контейнерная комплектом на вагон - комплект порожних контейнеров, комплект спец. контейнеров грузовладельца, комплект груженых контейнеров РЖД, погр. на П/П.

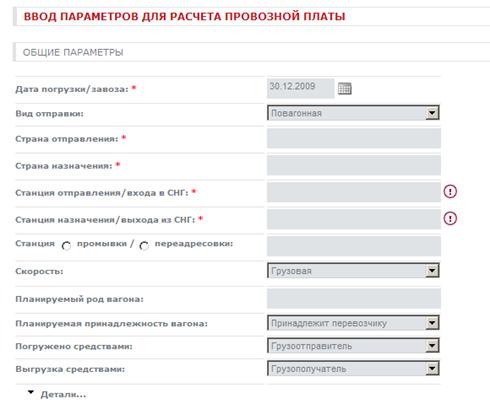

Рис. 1. Блок «Общие параметры»

Далее необходимо заполнить параметры, определяющие маршрут:

·  Страна отправления, Страна назначения, Станция отправления/входа в СНГ, Станция назначения/выхода из СНГ – обязательные параметры, для заполнения которых используются справочники НСИ: справочник стран и справочник станций. Для быстрого поиска значения в справочнике необходимо при помощи клавиатуры ввести не менее 2-х символов наименования или кода страны (станции). При этом ниже появляется выпадающий список, содержащий найденные значения. Необходимое значение нужно выбрать с помощью указателя мыши и щелкнуть левой кнопкой мыши.

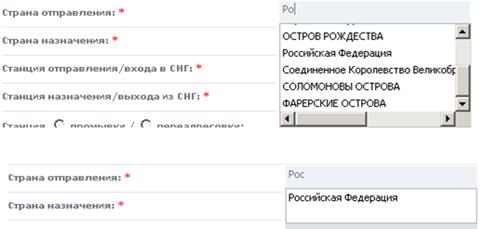

Рис. 2. Заполнение полей с использованием механизма быстрого поиска

Рис. 3. Заполнение полей с использованием механизма быстрого поиска по коду

·  Станция промывки или переадресовки – необязательный для заполнения параметр. Он заполняются при наличии в маршруте промывки или переадресовки. Заполнение выполняется следующим образом (Рис. 4): необходимо с помощью указателя мыши выбрать радио-кнопку, определяющую тип операции (промывка или переадресовка), а потом ввести наименование или код станции операции с использованием быстрого поиска по справочнику НСИ.

Рис. 4. Ввод значения станции промывки или переадресовки

Скорость – поле, в котором указывается скорость, с которой будет производиться перевозка: грузовая, большая или пассажирская. По умолчанию установлено значение Грузовая.

Планируемый род вагона - поле, необязательное для заполнения. Для ввода значения используется справочник родов подвижного состава. Для быстрого поиска в этом справочнике значения необходимо ввести не менее 2-х символов, содержащихся в названии рода вагона. При этом ниже отобразится выпадающий список найденных значений, в котором с помощью мыши нужно выбрать значение.

Планируемая принадлежность вагона – обязательное для заполнения поле. В нем указывается, кому принадлежит вагон, в котором планируется осуществить перевозку: принадлежит перевозчику, арендованный, собственный. По умолчанию установлено значение Принадлежит перевозчику. Для изменения значения используется выпадающий список, который вызывается с помощью кнопки , расположенной в поле справа.

Погружено средствами – поле, обязательное для заполнения. В этом поле указывается, кто будет осуществлять погрузку: железная дорога (ЖД) или грузоотправитель. По умолчанию для расчета будет использоваться значение «Грузоотправитель»;

Выгрузка средствами – обязательное для заполнения поле. В этом поле указывается, кто будет осуществлять выгрузку: железная дорога (ЖД) или грузополучатель. По умолчанию для расчета будет использоваться значение «Грузополучатель».

Если выбран вид отправки Маршрутная, то дополнительно предлагается заполнить поле Тип маршрута (Рис. 5). Для заполнения используется выпадающий список значений, который вызывается при нажатии на кнопку .

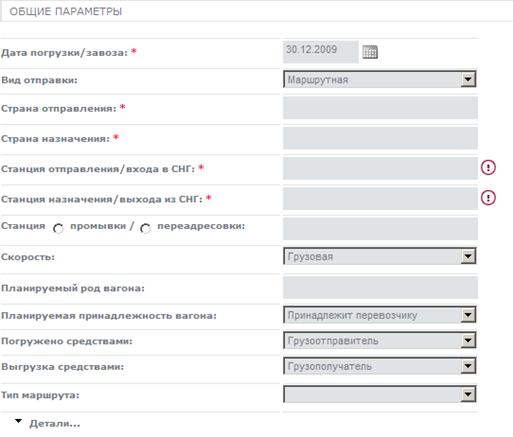

Рис. 5. Блок «Общие параметры» для маршрутной отправки

3.1.1.1  Раздел «Детали» блока «Общие параметры»

Раздел Детали блока «Общие параметры» содержит дополнительные показатели, которые могут влиять на расчет:

·  Код плательщика (7 или 10 символов),

·  ОКПО грузоотправителя/ИНН,

·  ОКПО грузополучателя/ИНН;

·  Код исключительного тарифа (заполняется при наличии исключительного тарифа).

Для отображения на странице параметров раздела «Детали…» нужно установить указатель мыши на символ и щелкнуть левой кнопкой мыши. Список показателей отобразится, а символ примет вид . Для того, чтобы скрыть показатели, нужно установить указатель мыши на символ и щелкнуть левой кнопкой мыши.

3.1.2 Грузы

Блок Грузы предназначен для ввода сведений о грузе. Он содержит:

·  Чек-бокс Показывать детали - для отображения в таблице полей ввода дополнительных параметров о грузе.

·  Кнопки Добавить груз, Удалить груз, Очистить все, предназначенные для работы с таблицей.

·  Таблицу, которая будет содержать один или несколько грузов

Если производится предварительный расчет провозной платы для перевозки по России, то блок «Грузы» имеет вид, представленный на Рис. 6, и содержит показатели: Груз ЕТСНГ и Вес груза, кг..

Если установить отметку в поле Показывать детали, то в таблице дополнительно будут отображены показатели Признак опасного груза, Сумма объявленной ценности, руб. (Рис. 7)

Рис. 6. Блок «Грузы» для перевозок по России

Рис. 7. Блок «Грузы» с отображением деталей для перевозок по России

Если производится предварительный расчет провозной платы для международных перевозок, то раздел «Грузы» имеет вид, представленный на Рис. 8 , и содержит показатели: Груз ГНГ, Груз ЕТСНГ и Вес груза, кг.. Если в этом случае установить отметку в поле Показывать детали, то в таблице дополнительно будут отображены показатели Признак опасного груза, Сумма объявленной ценности, руб., Сумма объявленной ценности, CHF (Рис. 9)

Рис. 8. Блок «Грузы» для международных перевозок

Рис. 9. Блок «Грузы» для международных перевозок с отображением деталей

Первоначально таблица содержит одну строку, поля которой пусты и готовы к вводу значений параметров. Для ввода значения поле нужно выбрать с помощью указателя мыши и щелкнуть левой кнопкой мыши. В поле появится курсор.

Груз ГНГ - в этом нужно указать код или наименование груза по ГНГ. Поле является обязательным для заполнения при международных перевозках. При вводе не менее 2-х символов кода груза или наименования груза включается механизм быстрого поиска в справочнике ГНГ и ниже появляется список найденных значений. Искомый груз нужно выбрать с помощью указателя мыши, и его наименование появится в поле ввода.

Груз ЕТСНГ - поле, обязательное для заполнения. В нем нужно ввести код груза по ЕТСНГ (без контрольного знака) или наименование груза ЕТСНГ. При вводе не менее 2-х символов кода груза или наименования Груза включается механизм быстрого поиска в справочнике ЕТСНГ и ниже появляется список найденных значений. Искомый груз нужно выбрать с помощью указателя мыши. После ввода наименование отображается на экране.

Внимание! После выбора значения груза по ГНГ для удобства ввода сведений о грузе при вводе значения Груз ЕТСНГ будут предлагаться только позиции ЕТСНГ, соответствующие выбранному коду ГНГ.

Вес груза, кг. – поле, обязательное для заполнения. В нем ввести общий вес перевозимого груза в килограммах.

Признак опасного груза – в этом поле нужно обозначить, относится ли введённый груз к опасным. Для ввода используется выпадающий список значений: неопасный груз, опасный груз, на условиях опасного груза, тара на условиях опасного груза. Вызов списка осуществляется при нажатии кнопки , расположенной справа в поле. По умолчанию для поля установлено значение Неопасный груз.

Сумма объявленной ценности: руб. – поле заполняется, если грузоотправителем объявлена ценность груза в руб.

Для перевозок в международном сообщении дополнительно заполняется поле Сумма объявленной ценности, CHF –сумма объявленной ценности в швейцарских франках.

Для управления содержанием таблицы используются кнопки:

Кнопка используется для добавления в таблицу еще одной строки для ввода груза.

Кнопка используется для удаления из таблицы указанной строки.

Кнопка используется для удаления из таблицы всех введенных данных.

3.1.3 Вагоны

Блок Вагоны предлагается для ввода параметров при всех видах отправок, кроме контейнерной. Он предназначен для ввода сведений о вагонах, в которых будет перевозиться груз. Он содержит:

·  Таблицу, которая будет содержать один или несколько вагонов

·  Кнопки Добавить вагон, Удалить вагон, Очистить все, предназначенные для работы с таблицей

·  Чек-бокс Показать детали - для отображения в таблице полей для ввода дополнительных параметров о вагоне.

Если производится предварительный расчет провозной платы для перевозки по России, то блок «Вагоны» имеет вид, представленный на Рис. 10, и содержит параметры: Номер вагона, Род вагона, Признак собственности вагона, Ранее перевозимый груз ЕТСНГ, Масса нетто вагона, кг. Если производится предварительный расчет провозной платы для международных перевозок, то дополнительно в блок «Вагоны» включен параметр Ранее перевозимый груз ГНГ (Рис. 11).

Рис. 10. Блок «Вагоны» для перевозок по России

Рис. 11. Блок «Вагоны» для международных перевозок

Первоначально таблица содержит одну строку, поля которой пусты и готовы к вводу значений параметров. Для ввода значения поле нужно выбрать с помощью указателя мыши и щелкнуть левой кнопкой мыши. В поле появится курсор.

Основные параметры блока «Вагоны»:

№ вагона - номер вагона, поле необязательное для заполнения.

Род вагона - поле, обязательное для заполнения. Его значение выбирается из справочника НСИ. При подборе значения применяется механизм быстрого поиска, для чего необходимо ввести не менее 2-х символов наименования рода вагона. При этом ниже поля появляется список найденных значений. После выбора из списка наименование появляется в поле.

Признак собственности вагона - обязательное для заполнения поле, в нем указывается соответствующий тип принадлежности вагона. Для выбора значения используется выпадающий список, вызов которого осуществляется при нажатии кнопки расположенной справа в поле ввода. Список содержит значения: «Собственный», «Арендованный», «Принадлежит перевозчику». По умолчанию установлено значение Принадлежит перевозчику.

ОКПО собственника - необязательное для заполнения поле. Оно появляется в таблице, если вагон является собственным или арендованным.

Ранее перевозимый груз ГНГ - необязательное для заполнения поле. В нем указывается наименование ранее перевозимого груза по ГНГ. Это поле заполняется для перевозок в международном сообщении.

Ранее перевозимый груз ЕТСНГ – необязательное для заполнения поля при необходимости выбирается наименование ранее перевозимого в вагоне груза. Если ранее было введено значение Ранее перевозимый груз по ГНГ

Масса нетто вагона, кг - поле, обязательное для заполнения. В нем указывается масса груза в одном вагона, включая упаковку, в килограммах.

Если установить отметку в поле Показывать детали, то в таблице после основных показателей для перевозок по России или международных перевозок будут отображены дополнительные показатели, некоторые из которых являются обязательными для заполнения. Список дополнительных показателей большой, поэтому для отображения их необходимо воспользоваться линейкой прокрутки внизу таблицы (Рис. 12) и сместить ее направо. Кроме того, в таблице отобразятся несколько «схлопнутых» колонок. Чтобы расширить размер колонки, нужно указатель мыши установить на линию, разделяющую колонки. При появлении стрелочки с двумя наконечниками, необходимо нажать на левую кнопку мыши и передвинуть линию раздела направо (или налево).

Рис. 12. Блок «Вагоны» с отображением детальных параметров

Дополнительные параметры блока «Вагоны»:

Вагон прикрытия – необязательное для заполнения поле. В нем расположен чек-бокс, в котором при необходимости нужно установить (или снять) отметку с помощью указателя мыши.

Государство собственник вагона - поле, в которое вводится наименование государства, которому принадлежит вагон. Поле является обязательным для заполнения. По умолчанию установлено значение Российская Федерация. При вводе не менее 2-х символов включается механизм быстрого поиска в справочнике стран. Ниже поля появляется выпадающий список, содержащий найденные в справочнике значения. После выбора из этого списка необходимого значения, оно отображается в поле ввода.

Грузоподъемность вагона, т. - грузоподъемность вагона в тоннах. Поле является обязательным для заполнения. По умолчанию установлено значение 64 т.

Масса тары вагона, ц. - масса тары вагона в центнерах.

Масса дополнительного оборудования, кг - в это поле заносится масса дополнительного оборудования. Если введена масса дополнительного оборудования, то рядом появляется поле Выдача доп оборудования вместе с грузом. Для заполнения используется список значений: Выдается, Не выдается. По умолчанию устанавливается значение «Не выдается». При этом масса дополнительного оборудования при расчёте суммируется с массой тары вагона.

Индекс негабаритности - при наличии негабаритности в поле указывается соответствующее значение.

Количество осей - поле, в котором указывается количество осей вагона. Поле обязательное для заполнения. По умолчанию установлено значение 4.

Количество проводников – поле, необязательное для заполнения, в нем указывается количество проводников.

В поле Количество совместно перевозимых вагонов вводится их количество. Поле обязательное для заполнения. По умолчанию установлено значение 1.

В поле Количество вагонов в рефсекции вводится их количество. Поле обязательное для заполнения. По умолчанию установлено значение 1.

В полях Вагонная отметка 1 и Вагонная отметка 2 указываются отметки на вагон. Для выбора значений используется механизм быстрого поиска при вводе не менее 2-х символов наименования вагонной отметки. При этом ниже появляется список найденных значений. Выбранное из списка значение появляется в поле ввода.

Поле Количество охраняемых вагонов - заполняется, соответственно, если некоторое количество вагонов в отправке охраняется.

Для управления содержанием таблицы используются кнопки:

Кнопка используется для добавления в таблицу еще одной строки для ввода данных о вагоне. Отображается на экране для видов отправки: Групповая, Маршрутная, Контейнерная комплектом на вагон.

Кнопка используется для удаления из таблицы указанной строки. Отображается на экране для видов отправки: Групповая, Маршрутная, Контейнерная комплектом на вагон.

Кнопка используется для удаления из таблицы всех введенных данных.

3.1.4 Контейнеры

Блок Контейнеры отображается на экране при расчете провозной платы для контейнерной отправки или контейнерной комплектом на вагон (в этом случае совместно с блоком «Вагоны»). Он предназначен для ввода сведений о контейнерах, в которых будет перевозиться груз. Он содержит:

·  Таблицу, которая будет содержать один или несколько контейнеров

·  Кнопки Добавить контейнер, Удалить контейнер, Очистить все, предназначенные для работы с таблицей

·  Чек-бокс Показать детали - для отображения в таблице полей для ввода дополнительных параметров о контейнере.

Внешний вид блока Контейнеры представлен на Рис. 13 и Рис. 14.

Рис. 13. Блок «Контейнеры»

Первоначально таблица содержит одну строку, поля которой пусты и готовы к вводу значений параметров. Для ввода значения поле нужно выбрать с помощью указателя мыши и щелкнуть левой кнопкой мыши. В поле появится курсор.

Основные параметры, необходимые для расчета:

№ контейнера - вводится номер вагона.

Грузоподъемность контейнера, т. - вводится тоннаж контейнера. Для ввода значений используется выпадающий список значений, для вызова которого используется кнопка . Поле является обязательным для заполнения. По умолчанию установлено значение 20 т.

Размер контейнера, футы - указывается «футовость» контейнера в соответствии с указанным значением грузоподъемности. Для заполнения используется выпадающий список, содержащий только те значения, которые соответствуют выбранному значению грузоподъемности.

В поле Тип контейнера необходимо указать тип контейнера. По умолчанию установлено значение «Универсальный». Для выбора значений используется выпадающий список, который содержит значения: Универсальный, Рефконтейнер, Танкконтейнер, Спецконтейнер. При выборе значения «Рефконтейнер» дополнительно появляется параметр Обеспечение КРК питанием. Для его заполнения используется выпадающий список значений.

В поле Признак собственности контейнера выбирается соответствующий тип принадлежности контейнера. Для этого используется выпадающий список, вызов которого осуществляется при нажатии кнопки расположенной справа в поле ввода. Список содержит значения: «Собственный», «Арендованный», «Принадлежит перевозчику». По умолчанию установлено значение Принадлежит перевозчику.

Если контейнер является собственным или арендованным, на экране появляется поле ОКПО собственника, в котором, при необходимости, вводится соответствующий код ОКПО. Поле не является обязательными для заполнения.

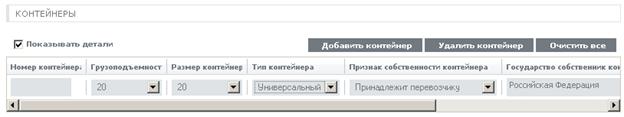

Рис. 14. Блок «Контейнеры» с отображением детальных параметров

Если установить отметку в поле Показывать детали, то в таблице после основных показателей будут отображены дополнительные показатели, некоторые из которых являются обязательными для заполнения. Список дополнительных показателей большой, поэтому для отображения их необходимо воспользоваться линейкой прокрутки внизу таблицы (Рис. 15) и сместить ее направо. Ниже приводится описание детальных параметров:

Государство собственник контейнера - поле является обязательным для заполнения. В нем вводится наименование государства, которому принадлежит контейнер. По умолчанию установлено значение «Российская Федерация». При вводе не менее 2-х символов включается механизм быстрого поиска в справочнике стран. Ниже поля появляется выпадающий список, содержащий найденные в справочнике значения. После выбора из этого списка необходимого значения, он появляется в поле ввода.

Масса нетто, кг - поле обязательное для заполнения, в нем необходимо ввести чистый вес в килограммах груза, который будет перевозиться в контейнере.

Масса тары, кг - используется при необходимости указать при расчете вес самого контейнера в килограммах.

В поле Количество охраняемых контейнеров вводится количество таких контейнеров.

Для управления содержание таблицы используются кнопки:

Кнопка используется для добавления в таблицу еще одной строки для ввода данных о контейнерах. Отображается на экране для вида отправки: Контейнерная комплектом на вагон

Кнопка используется для удаления из таблицы указанной строки. Отображается на экране для вида отправки: Контейнерная комплектом на вагон

Кнопка используется для удаления из таблицы всех введенных данных.

3.1.5 Тарифные отметки

Блок «Тарифные отметки» содержит параметры, не являющиеся обязательными для заполнения. Для отображения содержания этого блока нужно установить указатель мыши на символ и щелкнуть левой кнопкой мыши (Рис. 15).

Рис. 15. Блок «Тарифные отметки»

Если необходимо, то нужно заполнить поля Тарифная отметка 1 , Тарифная отметка 2, Особые условия. Для заполнения этих полей используются справочники НСИ. Для быстрого поиска в этих полях необходимо ввести не менее 2-х символов, содержащихся в названии значения. При этом ниже отобразится список найденных в справочнике значений тарифной отметки или особого условия. Выбор значения осуществляется с помощью мыши.

3.2 Расчет провозной платы и просмотр результатов расчета

Для выполнения расчета провозной платы необходимо нажать кнопку , расположенную в разделе «Провозная плата» (Рис. 16).

Рис. 16. Первоначальный вид раздела «Провозная плата»

При этом будет выполнен контроль ввода обязательных полей и контроль правильности ввода значений. При обнаружении ошибок будет выдано сообщение об ошибке. Пример сообщения представлен на Рис. 17.

Рис. 17. Сообщение об ошибке

Если все данные введены верно, то будет выполнен расчет платы и результат отобразится в поле Провозная плата (без НДС) составит, руб. (Рис. 19).

Рис. 18. Отображение результатов расчета

Для просмотра подробностей выполнения расчета необходимой раскрыть раздел «Детали», установив указатель мыши на символи щелкнуть правой кнопкой мыши. Страница примет вид, представленный на Рис. 19.

Для того чтобы выполнить новый расчет необходимо внести изменения в веденные исходные данные в разделе «Ввод параметров для расчета провозной платы» и нажать кнопку .

Рис. 19. Отображение подробностей выполненного расчета провозной платы

3.3 Печать результатов расчета и сохранение копии

Для получения печатной копии выполненного расчета используется кнопка «Версия для печати», расположенная внизу раздела «Детали»(Рис. 19).

Для сохранения данных в файле на компьютере пользователя используется кнопка «Сохранить в файл», расположенная внизу раздела «Детали»(Рис. 19). При этом будет сформирован текстовый файл, содержащий результаты расчета, отображаемые в разделе «Детали». Для выбора места сохранения используется стандартный интерфейс системы Windows для загрузки и сохранения файлов.
