| 3126.00.00.000-02 КДС Каталог деталей и сборочных единиц | СБ4/С-100.LB30А | 220 В, 50 Гц | 10 бар |

| 3126.00.00.000-02 КДС Каталог деталей и сборочных единиц | СБ4/С-100.LB30А | 220 В, 50 Гц | 10 бар |

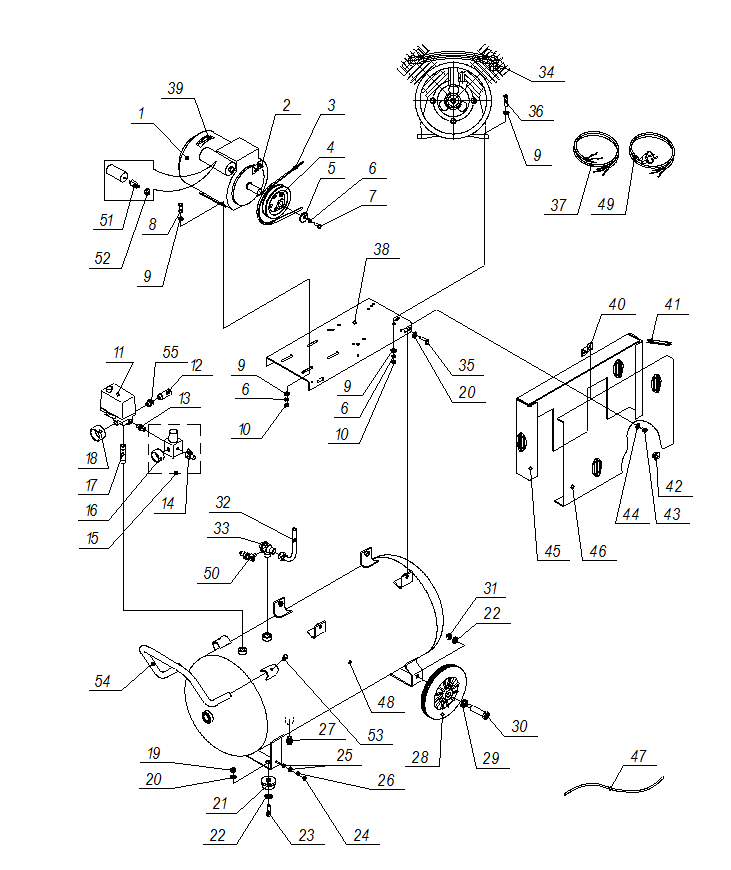

Поз. | Код. № чертежа | Наименование | Кол. |
1. |
() | Электродвигатель, 2,2 кВт | 1 |
2. | 3101.00.00.102 | Держатель | 1 |
3. | Ремень А1180 | 1 | |
4. | 3125.00.00.104-01 3125.00.00.104-03 | Шкив | 1 |
5. | 3125.00.00.105 | Прижим | 1 |
6. | Шайба 8, 65Г | 9 | |
7. | Болт М8х20 | 1 | |
8. | Болт М8х30 | 4 | |
9. | Шайба 8 | 12 | |
10. | Гайка М8 | 8 | |
11. | Прессостат MDR2 | 1 | |
12. | Клапан предохранительный | 1 | |
13. | 3101.00.00.202 | Переходник | 1 |
14. | Кран | 1 | |
15. | Регулятор давления | 1 | |
16. | Манометр | 1 | |
17. | 3101.00.00.201 | Переходник | 1 |
18. | Манометр | 1 | |
19. | Гайка М10 | 2 | |
20. | Шайба 10 | 10 | |
21. | Амортизатор | 2 | |
22. | Шайба 12 | 4 | |
23. | Болт М10х25 | 2 | |
24. | Гайка М6 | 1 | |
25. | Шайба 6 | 2 | |
26. | Шайба 6, 65Г | 1 | |
27. | Конденсатоотводчик | 1 | |
28. | Колесо | 2 | |
29. | 3101.00.10.003 | Шайба | 2 |
30. | 3101.00.10.002 | Болт | 2 |
31. | Гайка М12 | 2 | |
32. | 3126.00.00.300 | Воздухопровод | 1 |
33. | Клапан обратный | 1 | |
34. | Блок поршневой | 1 | |
35. | Болт М10х30 | 4 | |
36. | Болт М8х45 | 4 | |
37. | Провод | 1 | |
38. | 3113.00.00.101 3113.00.00.101-01 | Платформа | 1 |
39. | Указатель | 1 | |
40. | 3124.00.00.103 | Держатель | 1 |
41. | Распорка | 1 | |
42. | Защелка | 4 | |
43. | Болт М6х16 | 5 | |
44. | Шайба 6х18 | 5 | |
45. | 3101.00.00.400 | Основание | 1 |
46. | 3101.00.00.500 | Крышка | 1 |
47. | Трубка Rilsan | 1 | |
48. | 3008.00.00.000 | Ресивер | 1 |
49. | Провод | 1 | |
50. | Клапан стартовый | 1 | |
51. | Термозащита | 1 | |
52. | 3101.00.00.115 | Колпачок | 1 |
53. | Болт М8х16 | 2 | |
54. | 3101.00.00.015 | Рукоятка | 1 |
55. | 3101.00.00.301 | Переходник | 1 |
