Трубы чугунные канализационные и фасонные части к ним

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ЧУГУННЫЕ
КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ
ЧАСТИ К НИМ

ТРОЙНИКИ КОСЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 6942.17-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

РАЗРАБОТАНЫ Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

, канд. техн. наук (руководитель темы); , канд. техн. наук; , канд. техн. наук

ВНЕСЕНЫ Министерством промышленности строительных материалов СССР

Зам. министра

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. № 000

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ ЧАСТИ К НИМ ТРОЙНИКИ КОСЫЕ Конструкция и размеры Cast iron waste pipes and fittings. V-branclies. Construction and dimensions

ГОСТ 6942.17-80 Взамен ГОСТ 6942.22-69 и ГОСТ 6942.23-69

Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. № 000 срок введения установлен

с 01.01.1982 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на косые тройники к чугунным трубам, предназначенным для систем внутренней канализации зданий.

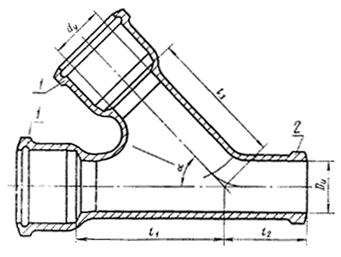

2. Конструкция и размеры косых тройников должны соответствовать указанным на чертеже и в таблице.

1 - раструбы типа I по ГОСТ 6942.2-80; 2 - хвостовик по ГОСТ 6942.2-80

Размеры в мм

Условный проход Dу	Код ОКП	l1	l2	l3	Масса, кг	Код ОКП	l1	l2	l3	Масса, кг
при a = 45°	при a = 60°
50	50	49 2	135	100	135	3,1	49 2	100	110	105	3,0
100	50 100	49 2 49 2	165 205	120 125	170 205	6,0 3,4	49 2 49 2	120 150	115 140	120 150	5,3 7,7
150	50 100 150	49 2 49 2 49 2	145 185 220	80 110 150	170 195 220	6,9 9,2 13,2	49 2 49 2 49 2	100 130 160	115 140 170	130 145 160	6,7 8,6 13

Примечание. Размеры и масса даны без учета антикоррозионного покрытия.

Пример условного обозначения косого тройника с a = 45°, Dy = 100 мм и dy = 50 мм:

Тройник ТК 45° - 100´50 ГОСТ 6942.17-80

То же, с a = 60°, Dy = 150 мм и dy = 100 мм:

Тройник ТК 60° - 150´100 ГОСТ 6942.17-80

3. Технические требования, правила приемки, методы контроля, маркировка, упаковка, транспортирование, хранение, гарантии изготовителя - по ГОСТ 6942.0-80.
