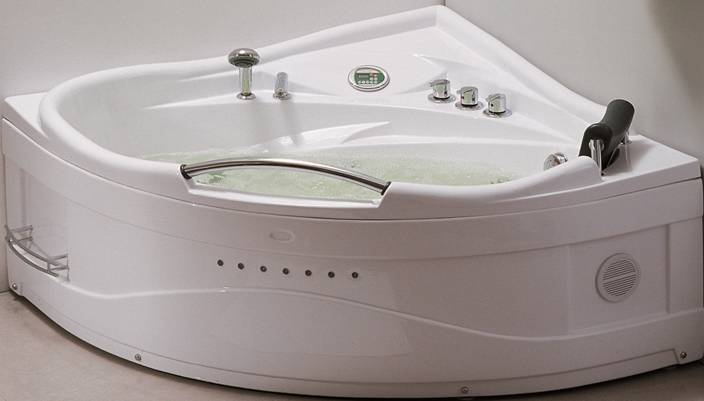

Инструкция по установке и эксплуатации гидромассажных ванн марки «Golden Frog» GF-812

Инструкция

по установке и эксплуатации гидромассажных ванн

марки «Golden Frog»

GF-812

www. *****

Содержание:

Введение ……………………………………………..……...…...3

Составные части гидромассажной ванны……………….…4

Схема установки гидромассажной ванны……………...…..5

Чистка и уход……………………………………………………6

Возможные неполадки и способы их устранения………….7

Гарантийный талон ……………………...…………………….8

Введение

Спасибо Вам, что выбрали гидромассажную ванну марки ‘‘Golden Frog’’. Для Вашего удобства, пожалуйста, внимательно прочитайте инструкцию перед установкой и использованием ванны, обратите внимание на следующие пункты:

1. Мы обеспечим Вам качественное гарантийное обслуживание. Установку приобретенного оборудования настоятельно рекомендуем производить силами Лицензированных сервисных центров.

2. Наша гарантия не распространяется на механические повреждения или недостатки, возникшие в случае не правильной установки воими силами.

3. Строго рекомендовано использовать оригинальные детали марки ‘‘Golden Frog’’ работы изделия

Составные части гидромассажной ванны марки GF-812

GF-812

GF - 812

Источник питания

25 0

1280

60 0

Холодная и горячая вода

100

60 0

250

Слив воды 60

5

4

3

2

1

7

6

Холодная вода 100

Горячая вода

60 0

250

Источник питания

16A

1.Выпускной кран 2.Ручной душ

3.Пульт управления 4.Смеситель холодной и

горячей воды

5.Подушка 6.Радио

7.Полка

Положение ванны

60 0

Слив 60

250

Чистка и уход

Для чистки ванны пользуйтесь мягкой тканью и жидкими моющими средствами. Строго запрещается пользоваться для чистки составами, содержащими ацетон, аммиак, кислоты и органические растворители. При использовании функции стерилизации запрещается пользоваться составами, содержащими муравьиную кислоту и формальдегид, которые повредят поверхности устройства. Берегите устройство от прямых солнечных лучей и не подвергайте его воздействию низких температур. Для ухода за поверхностями с покрытиями, сформированными гальваническими способами нанесения покрытий, используйте мягкие ткани, например бархат, и не пользуйтесь для чистки таких поверхностей грубыми тканями. В случае обнаружения царапин на поверхности ванны отполируйте поверхность с помощью шлифовальной бумаги 2000#, затем отполируйте шлифовальной пастой и протрите бархатной тканью. Не допускайте столкновения устройства с острыми предметами.

Возможные неполадки и способы их устранения

ПРОЯВЛЕНИЕ	ПРИЧИНА	СПОСОБ УСТРАНЕНИЯ
неровно установлена передняя панель	неправильный способ монтажа	отрегулируйте ножки передней панели
трубки пропускают воду	1. плохие уплотнители; 2. гайки закручены слабо, неплотные соединения.	1. замените уплотнители; 2. закрутите гайки, обратите внимание на плотность соединений.
насос не вращается	1.Воздушная трубка не подсоединена к воздушному выключателю или пропускает воздух; 2. Выключатель плохо работает; 3.Не подключено электропитание; 4.Посторонние предметы попали в лопасти водяного насоса; 5. Уровень воды не достиг требуемой высоты.	1. Подсоедините трубку; 2. Отрегулируйте выключатель; 3. Подключите электропитание; 4. Удалите посторонние предметы; 5.Добавьте воды.
Не регулируется сила массажа	1. Нестабильное электропитание; 2. Не работает воздушный выключатель.; 3. Не плотно подсоединены воздушные трубки; 4. Микродвигатель заблокирован, не вращается.	1. Проверьте подключение электропитания; 2. отрегулируйте воздушный выключатель.; 3. Плотно подсоедините трубки; 4. Отрегулируйте микродвигатель.
Слабая сила гидромассажа	Положение воздушного электродвигателя неудачное	Отрегулируйте заново положение воздушного электродвигателя
Царапины внутри ванны, следы от воды	Плохой уход	Протрите места загрязнений мягкой тканью

Гарантийный талон

Модель______ Продавец________________

Заводской номер _________ (подпись, печать)

Условия гарантии:

1. Завод-изготовитель гарантирует высокое качество изделия при условии соблюдения Пользователем инструкций, данных в сопроводитель ной документации.

2. Срок гарантии - 1 года со дня продажи изделия через розничную сеть. На расходные материалы, такие как душевой шланг, душевая лейка, держатель для душевой лейки, ролики, сифоны и прочее гарантия производителя распространяется в течение одного месяца.

3. Если в процессе эксплуатации изделия обнаружатся заводские дефекты, они будут устранены бесплатно силами того ЛСЦ, которым были произведены пуско-наладочные работы. Работником ЛСЦ во время пусконаладочных работ должны проводиться работы по тестированию и протяжке всех соединений шлангов, труб, штуцеров, которые были установлены на изделие силами завода-изготовителя. Завод-изготовитель предоставляет настоящую гарантию на товары, приобретенные на территории Российской федерации в городах присутствия ЛСЦ.

4. Гарантийный ремонт изделий осуществляется при предъявлении правильно и четко заполненного гарантийного талона и кассового чека.

5. Гарантия предусматривает бесплатную замену запчастей и выполнение ремонтных работ, но не распространяется на неисправности, вызванные следующими причинами: механические повреждения, использование химических реактивов, не рекомендованных для ухода за гидромассажным оборудованием, пожар, затопление или другие стихийные бедствия; эксплуатация изделия с нарушением инструкции по установке и пользованию, а также необходимых требований по проведению предустановочных работ; при авариях существующей системы канализации, электро- и водоснабжения, при небрежном обращении, умышленной или случайной поломке оборудования Пользователем, а также в случае установки оборудования лицами, неуполномоченными ЛСЦ; при устранении неисправностей лицами, неуполномоченными ЛСЦ; в случае, если давление воды в системе водоснабжения превышает 3 атмосферы, и Пользователем не установлены понижающие редукторы; если Пользователем не установлены фильтры грубой очистки на трубы, подводящие воду к изделию.

6. Гарантия не распространяется на оборудование, приобретенное для промышленного либо общественного потребления.

7. Если оборудование вышло из строя в случаях, перечисленных в п. п. 5,6, специалисты ЛСЦ проводят ремонт оборудования за отдельную плату.

8. Условия гарантии не предусматривают проведение профилактических работ; таких как тестирование УЗО, разборку и чистку от кальция форсунок водозаборника и декоративных элементов, дезинфекцию ванн, проверку и тестирование электронных агрегатов, а также полировку ванн. Стоимость

9. профилактического обслуживания оплачивается отдельно.

Адрес и телефон ЛСЦ (Лицензированного сервисного центра) __________________
