Архитектурные решения нестационарных торговых объектов для размещения на территории (стр. 1 )

городского округа Котельники

УТВЕРЖДЕНЫ

Постановлением главы

городского округа Котельники

от _19.12.2013__ № _1031-ПГ___

Архитектурные решения

нестационарных торговых объектов

для размещения на территории

городского округа Котельники

Содержание:

1. Типовые нестационарные торговые объекты……………………………………………………………..….3

2. Тентовые конструкции (летнее кафе)…………………………………………………………………….….24

3. Выносное холодильное оборудование для мороженного………………………………………………….27

4. Выносное холодильное оборудование для напитков………………………………………………………28

5. Автоцистерна для молока, кваса………………………………………………………………………….....29

6. Торговые автоматы………………………………………………………………………………………...…30

7. Временная конструкция для хранения бахчевых культур…………………………………………………31

Типовые нестационарные торговые объекты. ТИП 1

(киоск, торговая галерея)

(киоск, торговая галерея)

(киоск, торговая галерея)

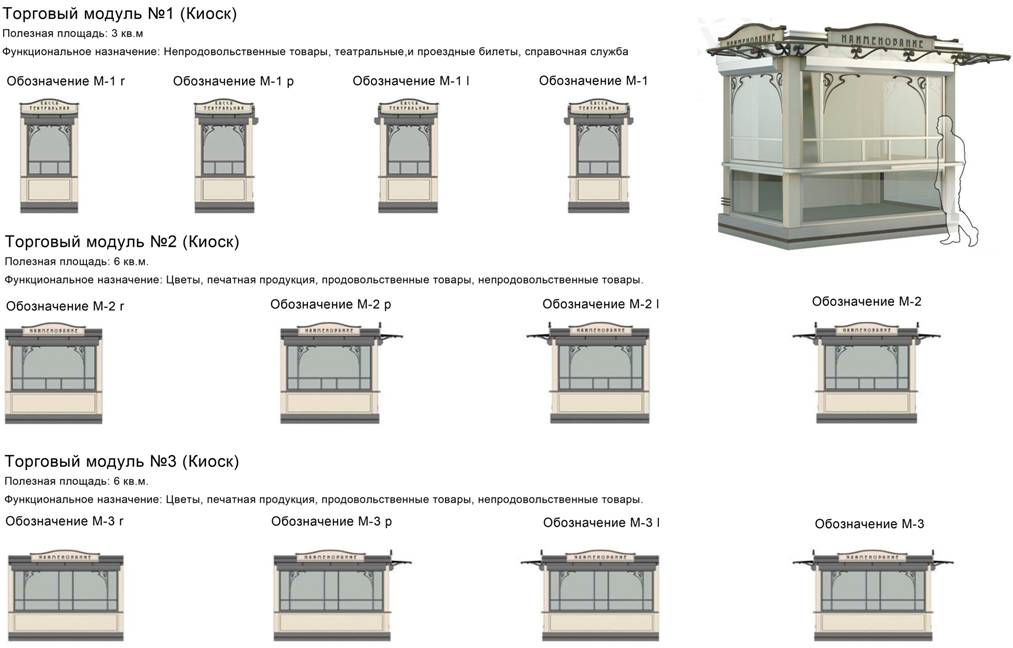

Торговый модуль №1 (киоск, торговая галерея)
Функциональное назначение: Непродовольственные товары, билетная касса, справочная служба
Полезная площадь 3 кв. м
Высота 3310 мм
Объект	Габариты	Пример использования
ширина	глубина
М-1	1900	2400
Общая площадь 4,56 кв. м
М-1 l	1800	2400
Общая площадь 4, 32 кв. м
М-1 r	1800	2400
Общая площадь 4,56 кв. м
Объект	Габариты	Пример использования
М-1 p	ширина	глубина
1700	2400
Общая площадь 4,08 кв. м

Торговый модуль №2 (киоск, торговая галерея)
Функциональное назначение: Непродовольственные товары, билетная касса, справочная служба
Полезная площадь 6 кв. м
Высота 3310 мм
Объект	Габариты	Пример использования
ширина	глубина
М-2	3400	2400
Общая площадь 8,16 кв. м
М-2 l	3300	2400
Общая площадь 7,92 кв. м
М-2 r	3300	2400
Общая площадь 7,92 кв. м
Объект	Габариты	Пример использования
М-2 p	ширина	глубина
3200	2400
Общая площадь 7,68 кв. м

Торговый модуль №3 (киоск, торговая галерея)
Функциональное назначение: Непродовольственные товары, билетная касса, справочная служба
Полезная площадь 6 кв. м
Высота 3310 мм
Объект	Габариты	Пример использования
ширина	глубина
М-3	4400	1900
Общая площадь 8,36 кв. м
М-3 l	4300	1900
Общая площадь 8,17 кв. м
М-3 r	4300	1900
Общая площадь 8,17 кв. м
Объект	Габариты	Пример использования
М-3 p	ширина	глубина
4200	1900
Общая площадь 7,98 кв. м

(киоск, торговая галерея)

(киоск, торговая галерея)
