Трансформатор тока ТШС-0,66

АЮ 96

Открытое Акционерное Общество

«Самарский трансформатор»

Трансформатор тока

ТШС-0,66

Руководство по эксплуатации

ИБЛТ.671211.008 РЭ

Адрес предприятия-изготовителя:

Россия, г. Самара, Южный проезд 88

телефон (+7 8, факс (+7 8

e-mail: [e-mail] cайт: www.samaratransformer.ru

1. Назначение

Трансформатор тока ТШС-0,66 предназначен для передачи сигнала измерительной информации измерительным приборам.

Трансформатор рассчитан для эксплуатации в условиях морского климата на судах с неограниченным районом плавания.

Климатическое исполнение – ОМ, категория размещения – 3, для работы в закрытых помещениях с естественной вентиляцией.

При этом:

- высота установки над уровнем моря – до 1000 м;

- верхнее значение температуры окружающего воздуха плюс 50оС, с эпизодическим (не более 5-7 раз за весь срок службы трансформаторов) повышением температуры окружающего воздуха до плюс 60оС длительностью не более 2 часов, предельное нижнее значение температуры минус 50оС;

- верхнее значение относительной влажности – 98% при 35оС;

- тип атмосферы II по ГОСТ ;

- окружающая среда невзрывоопасная, не содержащая значительного количества агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, ненасыщенная токопроводящей пылью и водяными парами.

Рабочее положение в пространстве – любое.

2. Технические данные

Номинальное напряжение, кВ	0,66
Номинальный первичный ток, А	400	600	400	600	800	1000	1500
Номинальный вторичный ток, А	1	5
Номинальная частота, Гц	50; 60
Класс точности	3	1
Номинальная вторичная нагрузка с коэффициентом мощности cos φ2=0,8, В·А	40
Испытательное напряжение изоляции первичной обмотки, кВ	3,3
Испытательное напряжение изоляции вторичной обмотки, кВ	3,0
Масса, кг, не более	3,3

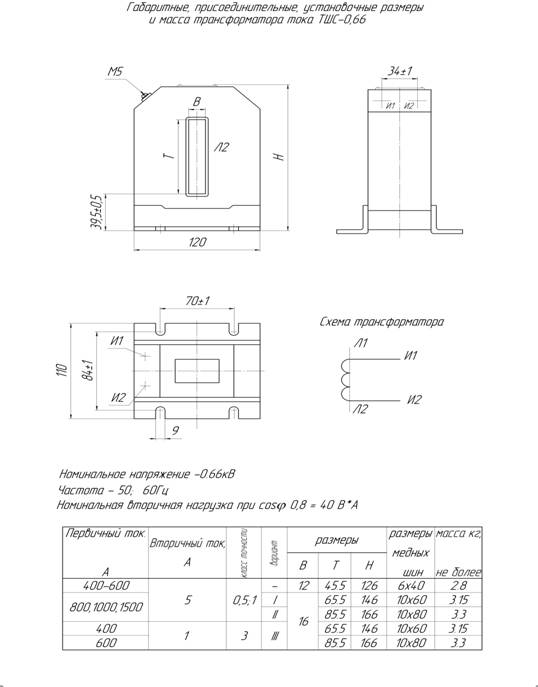

3. Устройство и работа трансформатора

Трансформатор представляет собой литой блок, в качестве изоляции применяется компаунд, по конструкции является опорным, магнитопровод круглой формы, витой ленточный.

Выводы первичной обмотки, включаемой в цепь измеряемого тока, обозначены Л1 и Л2. Выводы вторичной обмотки, к которым подключаются приборы, обозначены И1 и И2.

При направлении тока в первичной цепи от Л1 к Л2 вторичный ток во внешней цепи направлен от И1 к И2. Изоляция влагохолодостойкая. Трансформатор ремонту не подлежит.

Трансформатор тока устанавливается в шкафах КРУ, КРУН и др. в соответствии с чертежами этих изделий.

Трансформатор тока крепится к панели или к конструкции установки с помощью болтов.

4. Маркировка

Маркировка трансформатора должна соответствовать требованиям ГОСТ .

Для ориентации токоведущей шины в установке на трансформаторе нанесены обозначения Л1 – начало и Л2 – конец первичной обмотки. Вторичная обмотка имеет обозначение начала И1 и конца И2.

При направлении тока в первичной обмотке от Л1 к Л2 вторичный ток во внешней цепи протекает от И1 к И2.

5. Упаковка

Для поставки по России применяется упаковка типа ТЭ-2/ВУ-1 по ГОСТ 23216, тара типа II или III, изготовленная в соответствии с ГОСТ 2991, если это оговорено в заказе.

Для поставки на экспорт в страны с умеренным климатом применяется упаковка типа ТЭ-4/ВУ-1, с тропическим климатом – ТЭ-5/ВУ-1 по ГОСТ 23216.

6. Техническое обслуживание

6.1 Меры безопасности

Требования безопасности к конструкции трансформатора должны соответствовать ГОСТ раздел 7 и ГОСТ 12.2.007.0-75.

Запрещается запускать установку в работу при разомкнутой вторичной обмотке трансформатора тока.

Работы по установке, замене и проведению профилактических осмотров трансформатора тока производятся лицами, имеющими квалификацию не ниже III группы по правилам техники безопасности при эксплуатации электроустановок потребителей (ПТБ), после полного снятия напряжения с электроустановки.

По способу защиты человека от поражения электрическим током трансформатор тока относятся к классу 0, по ГОСТ 12.2.007.0-75 и предназначен для установки в недоступных местах, исключающих возможность прикосновения человека во время нахождения установки под напряжением.

Во время эксплуатации вторичная обмотка должна быть замкнута на нагрузку, так как при разомкнутой вторичной цепи на выводах вторичной обмотки возникает напряжение, опасное для изоляции вторичной обмотки и обслуживающего персонала.

В случае отсутствия замыкающей вторичную цепь нагрузки, последняя, должна быть накоротко замкнута медным проводником сечением 2,5 мм² в месте разрыва вторичной цепи или на зажимах выводов вторичной обмотки.

При протекании тока по первичной обмотке трансформатора не допускается переключение или размыкание во вторичных цепях обмоток трансформатора.

Один из выводов вторичной обмотки заземлите.

6.2 Порядок технического обслуживания

При техническом обслуживании трансформатора соблюдайте правила раздела «Указания мер безопасности».

Техническое обслуживание должно проводиться в срок, предусмотренный для установки, в которую встраивается трансформатор.

В техническое обслуживание входят следующие работы:

а) очистка трансформатора от пыли и грязи;

б) внешний осмотр трансформатора, при этом проверяют отсутствие на литой поверхности трещин и сколов изоляции, а также надежность контактных соединений;

в) измерение сопротивления изоляции первичной обмотки (измерение производится мегомметром на 1000В, величина сопротивления должна быть не менее 40МОм);

г) измерение сопротивления изоляции вторичной обмотки (измерение производится мегомметром на 500В, величина сопротивления должна быть не менее 20МОм);

По усмотрению предприятия, эксплуатирующего трансформатор, объем работ по техническому обслуживанию может быть сокращен.

Если в результате проверок обнаружены какие-либо неисправности, препятствующие эксплуатации трансформатора, то его необходимо заменить.

7. Консервация

Все неокрашенные металлические части трансформатора, подверженные воздействию внешней среды, должны быть законсервированы маслом К-17 ГОСТ или ГОИ-54 ГОСТ 3276-74. Срок консервации 5 лет.

8. Хранение

Хранение и складирование трансформаторов должно производиться в закрытых помещениях в упаковке или без нее.

При хранении трансформаторов без упаковки должны быть приняты меры против возможных повреждений.

Срок хранения трансформаторов без переконсервации 3 года.

Условия хранения трансформаторов для поставок по России в части воздействия климатических факторов: в упаковке и транспортной таре – по группе условий хранения 5, без упаковки – по группе условий хранения 2 по ГОСТ 15150.

Условия хранения трансформаторов, предназначенных для поставок в страны с тропическим климатом, в части воздействия климатических факторов: в упаковке и транспортной таре – по группе условий хранения 6, без упаковки – по группе условий хранения 2 по ГОСТ 15150.

9. Транспортирование

Транспортирование трансформаторов должно производиться только в закрытом транспорте (железнодорожных вагонах, контейнерах, закрытых автомашинах, трюмах и т. д.), воздушным транспортом в отапливаемых герметизированных отсеках.

При транспортировании в пределах одного города допускается перевозка трансформаторов в транспортной таре на открытых автомашинах с защитой груза брезентом.

При транспортировании и хранении трансформаторов необходимо избегать резкой смены температур, особенно резкого охлаждения.
