Устройство контроля линий связи и пуска сетевое
для реактивной нагрузки
УКЛСиП (СР)
Руководство по эксплуатации и паспорт
КФСТ.425532.004 РЭ
Санкт-Петербург
2010
СОДЕРЖАНИЕ
Введение
1. Назначение
2. Технические характеристики
3. Комплектность
4. Указание мер безопасности
5. Подготовка к работе
6. Техническое обслуживание
7. Возможные неисправности и способы их устранения
8. Гарантии изготовителя
9. Сведения о рекламациях
10. Сведения о консервации, упаковке и транспортировке
11. Свидетельство о приемке
12. Свидетельство о вводе изделия в эксплуатацию…………………………….…………….6
Приложение1 Форма сбора информации о рекламациях……………………………………..6
Приложение2 Структурная схема УКЛСиП (СР)……………………….……………………..7
Приложение3 Схема соединений УКЛСиП (СР) с УКЛСиП (П)...…………...….…………..8
Приложение4 Схема расположения клемм УКЛСиП (СР)...…………………………..……..9
Введение
Настоящие Руководство по эксплуатации и паспорт предназначены для изучения, правильной эксплуатации и полного использования технических возможностей Устройства контроля линий связи и пуска сетевого для реактивной нагрузки УКЛСиП (СР), именуемое в дальнейшем УКЛСиП (СР).
Документ содержит техническое описание, инструкцию по эксплуатации, техническому обслуживанию и монтажу, а также требования безопасности и гарантии предприятия-изготовителя.
1. Назначение
УКЛСиП (СР) предназначен для управления объектами пожарной автоматики (в соответствии с классификацией п. 7.1.5 ГОСТ Р 53325):
- установками дымогазоудаления;
- комбинированными установками;
- другими устройствами.
УКЛСиП (СР) может работать с любыми приемно-контрольными приборами (ППКП) и приборами управления пожарными (ППУ).
УКЛСиП (СР) позволяет контролировать линию связи и подключенный к ней объект управления - исполнительное устройство, являющееся нагрузкой с реактивной (индуктивной) составляющей импеданса, например катушка магнитного пускателя, соленоид электромагнитного клапана.
УКЛСиП (СР) обеспечивает выполнение следующих функций:
- коммутация сети переменного тока 50 Гц с напряжением 220 В (клеммы «~220») на исполнительное устройство (клеммы «ЭСР») - объект управления путем замыкания и размыкания контактов силового реле. Схема подключения УКЛСиП (СР) к объекту управления приведена в Приложении 3;
- контроль целостности линии связи с объектом управления (клеммы «ЭСР») на обрыв и короткое замыкание;
- контроль наличия на клеммах «~220» напряжения питания – сети переменного тока напряжением 220В;
- формирование релейного сигнала состояния линии связи «Норма»-«Неисправность» путем замыкания и размыкания контактов реле в цепи вывода (клеммы «ЦВ»).
При исправности линии связи с объектом управления формируется сигнал «Норма»: клеммы «ЦВ» замкнуты, индикатор «Режим» светится зеленым цветом.
При обрыве или коротком замыкании линии связи с объектом управления формируется сигнал «Неисправность»: клеммы «ЦВ» разомкнуты, индикатор «Режим» светится красным цветом.
При поступлении команды управления «Пуск» на клеммы «КУ» контроль линии связи отключается, замыкаются контакты силовое реле, обеспечивающее коммутацию напряжения сети (клеммы «~220») на линию связи с объектом управления (клеммы «ЭСР»), при этом засвечивается светодиод красного цвета «Пуск», светодиод «Режим» светится зеленым цветом.
Устройство УКЛСиП (СР) предназначено для круглосуточной непрерывной эксплуатации в помещениях с регулируемыми и нерегулируемыми климатическими условиями (группа исполнения С3 по ГОСТ Р 52931), в условиях воздействия синусоидальных вибраций (группа исполнения N1 по ГОСТ Р 52931).
Конструкция УКЛСиП (СР) не предусматривает эксплуатацию в условиях воздействия агрессивных сред.
УКЛСиП (СР) относится к восстанавливаемым, ремонтируемым и обслуживаемым изделиям. УКЛСиП (СР) не является средством измерения и не имеет точностных характеристик.
УКЛСиП (СР) выпускается в двух модификациях:
1) «УКЛСиП (СР), управление 12В» - для работы с приборами, формирующими команду «Пуск» напряжением 12В;
2) «УКЛСиП (СР), управление 24В» - для работы с приборами, формирующими команду «Пуск» напряжением 24В.
2. Технические характеристики
2.1. Количество линий связи с объектом управления, подключаемых к УКЛСиП (СР) (информационная емкость) –1.
2.2. Ток контроля целостности линий связи с объектом управления, протекающий от источника питания 220 В 50 Гц (клеммы «~220») через объект управления и клеммы «ЭСР» - (2-3)мА;
2.3. Максимальные напряжение и ток, коммутируемые контактами реле (клеммы «ЦВ»):
- постоянное напряжение 60 В, ток 0,1А;
2.4. Напряжение команды «Пуск» в зависимости от модификации исполнения УКЛСиП (С) (на клеммах КУ):
- 24В±15%, при токе не более 0,2А – для модификации «УКЛСиП (СР), управление 24В» ;
- 12В±15%,, при токе не более 0,4А – для модификации «УКЛСиП (СР), управление 12В»
2.5. Требования к электропитанию УКЛСиП (СР).
2.5.1. Электропитание УКЛСиП (СР) производится от электрической сети переменного тока с напряжением 220В 50 Гц (клеммы «~220»).
2.5.2. УКЛСиП (СР) сохраняет работоспособность при изменениях напряжения сети в диапазоне от минус 25 до +15% от номинального значения.
2.6. Максимальные ток, коммутируемый силовым реле в линию (клеммы «ЭСР») не более 3А;
2.7 Степень защиты оболочки от воздействия окружающей среды - IР20.
2.8. Габаритные размеры и масса УКЛСиП (СР) в соответствии с таблицей 1.
Таблица 1
Габаритные размеры, мм | Масса, не более, кг | ||
Длина | Ширина | Высота | |
90 | 35 | 60 | 0,15 |
2.9 УКЛСиП (СР) сохраняют работоспособность в диапазоне температуры окружающей среды от минус 10 °С до плюс 55 °С
2.10 Предельная относительная влажность окружающей среды – 93% (при температуре +40 °С).
2.11 Условия транспортирования и хранения - группа 3 по ГОСТ:
- предельная температура хранения – от минус 50 °С до +50 °С;
- предельная относительная влажность окружающей среды – 98% (при температуре 40°С).
2.12 Средняя наработка на отказ с учетом технического обслуживания,
не менеечас.
2.13 Средний срок службы с учетом технического обслуживания, не менее 10 лет.
3. Комплектность
Комплектность поставки представлена в таблице 2.
Таблица 2
Обозначение | Наименование | Количество |
КФСТ.425532.004 | Устройство контроля линий связи и пуска сетевое для реактивной нагрузки УКЛСиП (СР) | |
КФСТ.425532.004 РЭ | Руководство по эксплуатации и паспорт (на партию) | 1 |
Пример условного обозначения при заказе:
Устройство контроля линий связи и пуска сетевое для реактивной нагрузки
УКЛСиП (СР), управление ХХВ, ТУ ,
Где: ХХ - значение напряжения управления (команда «Пуск») 24В или 12В.
4. Указание мер безопасности
Перед началом работы с УКЛСиП (СР) следует ознакомиться с настоящим паспортом.
Обслуживающему персоналу при монтаже и в процессе эксплуатации необходимо руководствоваться «Правилами техники безопасности при эксплуатации электроустановок и потребителей напряжения до 1000В» и «Правилами технической эксплуатации электроустановок потребителей».
Все работы следует выполнять при отключенных источниках электропитания.
Ремонтные работы могут осуществлять специалисты предприятия, с которым заключен договор на техническое обслуживание.
5. Подготовка к работе
Подготовка УКЛСиП (СР) к работе заключается в подключении внешних соединений к клеммным колодкам в соответствии со схемами, представленными в Приложении 3, 4, и 5. Дополнительных настроек не требуется.
6. Техническое обслуживание
УКЛСиП (СР) относится к изделиям, требующим периодического обслуживания. Процедура технического обслуживания должна быть составлена для всего шкафа управления, в состав которого входит УКЛСиП (СР).
7. Возможные неисправности и
способы их устранения
Перечень возможных неисправностей ограничивается выходом из строя коммутационных элементов. Ремонт УКЛСиП (СР) осуществляется специалистами предприятия-изготовителя и заключается в замене вышедших из строя элементов.
8. Гарантии изготовителя
Изготовитель гарантирует безотказную работу УКЛСиП (СР) в течение 12 месяцев со дня сдачи изделия в эксплуатацию, но не более 24 месяцев со дня выпуска при правильной эксплуатации и своевременном техническом обслуживании.
В течение гарантийного срока изготовитель бесплатно устраняет дефекты в кратчайшие технически возможные сроки. Изготовитель может снять гарантию в случаях вандализма и иных форс-мажорных обстоятельствах (пожар, наводнение, иные стихийные бедствия). О наличии на объекте условий для прекращения обязательств по гарантийному ремонту обслуживающая организация должна своевременно проинформировать организацию-поставщика оборудования и организацию, являющуюся фактическим владельцем оборудования.
Изготовитель оставляет за собой право на внесение изменений,
не ухудшающих технические характеристики, в конструкцию.
Адрес предприятия-изготовителя:
Ленинградская область, Тосненский р-н, п. Форносово или
г. Санкт-Петербург, ул. Cердобольская, дом 65, литера «А»,
тел/факс (8, ,
9. Сведения о рекламациях
При выходе из строя УКЛСиП (СР) в период гарантийного срока эксплуатации потребителю необходимо заполнить форму сбора информации, составить технически обоснованный акт о выявленных неисправностях (с указанием наименования изделия, его номера, даты выпуска и даты ввода в эксплуатацию) и отправить его с формой сбора информации в адрес предприятия – изготовителя.
При отсутствии заполненной формы рекламации рассматриваться не будут.
Все предъявленные рекламации регистрируются предприятием – изготовителем в журнале, форма которого представлена в Приложении 1.
10. Сведения о консервации, упаковке и транспортировке
Упаковка УКЛСиП (СР) осуществляется путем помещения его в полиэтиленовый мешок (пакет) и, затем в тару из картона (для каждых 50 штук). В случае необходимости поставки УКЛСиП (СР), в удаленные регионы для сохранности во время транспортировки устройство упаковывается дополнительно в транспортную тару.
Транспортировка в удаленные регионы может осуществляться любым видом транспорта, кроме неотапливаемых, негеметизированных отсеков самолетов.
Транспортирование и хранение УКЛСиП (СР) может осуществляться при следующих значениях климатических факторов:
- температура – от минус 50 до плюс 50оС:
- относительная влажность до 98% при температуре плюс 35оС и ниже.
Предельный срок хранения УКЛСиП (СР), без переконсервации – 12 месяцев.
11. Свидетельство о приемке
Устройство контроля линий связи и пуска для реактивной нагрузки УКЛСиП (СР),
заводской номер _______ соответствует требованиям ТУ
и признан годным к эксплуатации.
М. п. Дата выпуска ____________________
Подпись лица, ответственного за приемку ____________________
12. Свидетельство о вводе изделия в эксплуатацию
Устройство контроля линий связи и пуска для реактивной нагрузки УКЛСиП (СР),
заводской номер ______________ введен в эксплуатацию.
М. п. Дата ввода в эксплуатацию ________________
Подпись лица, ответственного за эксплуатацию ____________________
Приложение 1
Форма
сбора информации о рекламациях
Дата выхода из строя | Краткое содержание рекламации | Принятые меры | Примечание |
|
ЭСР L
Приложение 2
ЦВ – Линия контроля КУ – Команды управления ЭСР – Электросеть с реверсивным пускателем магнитным УК – Узел контроля К1 – Реле контрольное К2 – Реле задержки К3 – Реле промежуточное Структурная схема УКЛСиП (СР) Структурная схема УКЛСиП (СР) .
Приложение 3
Приложение 4

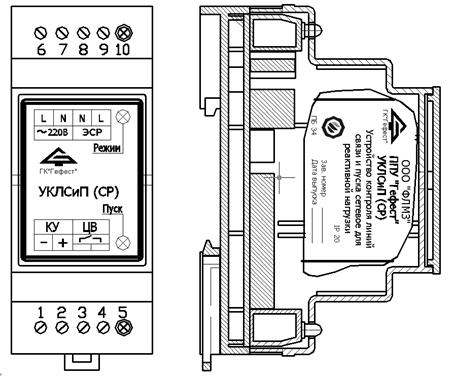

Схема расположения клемм УКЛСиП (СР)
