ЛИСТОГИБ, МОДЕЛЬ: SR-112 или SR-118

Инструкция по эксплуатации

ВМХ Тул Груп АГ (WMH Tool Group AG)

Банштрассе 24, CH-8603 Шверценбах

сделано в Тайване

По всем вопросам гарантии, технического и сервисного обслуживания и консультаций по работе станка действует горячая телефонная линия в Москве: (0service@jettools.ru www.jettools.ru

* Не превышайте указанную нагрузку для данных роликов. Этот скользящий ролик был протестирован для прокатки мягкой стали тольщиной 0,8 мм для SR-112 и 0,6 мм для SR-118 на заводе.

* Предусмотрена конструкция из трех стальных роликов при этом два передних ролика расположены вертикально над третьим. Нижний и задний ролики регулируются при помощи винтов, который расположены по обеим сторонам боковин.

* Скользящие ролики имеют три 25мм ролика из углеродистой стали. Два передних ролика – это прижимные ролики, а задний ролик – это изгибающий ролик. Прижимные ролики регулируются под различную толщину материала при помощи винтов. Изгибающий ролик регулируется по диаметру для проката также при помощи винтов.

* Вращение скользящих роликов достигается за счет рабочей рукоятку с правой стороны роликов. Материал, проходя через захватывающие ролики, попадает под задний ролик, если он правильно отрегулирован, и таким образом формирует круг.

* Верхний ролик можно поднять, чтобы удалить рабочий материал, открыв кожух ролика с правой стороны верхней крышки ролика. Во время работы закрывайте кожух ролика.

* Ролики не предназначены для изгиба прутков. Изгибание прутков приведет к повреждению машины.

* Смазывайте движущиеся детали машины негустой консистентной смазкой или густым смазочным маслом. Длительно сохраняющаяся точность оборудования зависит от правильной смазки.

* ОСТОРОЖНО: ЭТА МАШИНА МОЖЕТ БЫТЬ ОПАСНОЙ ПРИ НЕПРАВИЛЬНОМ ИСПОЛЬЗОВАНИИ.

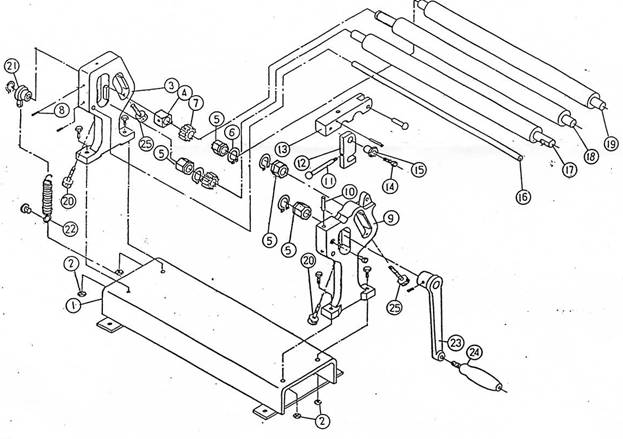

SR-112 СКОЛЬЗЯЩИЙ РОЛИК / СПИСОК ДЕТАЛЕЙ

№

Деталь

Кол-во

№

Деталь

Кол-во

1.

Основание

1

14.

Шестигр. винт, под торцевой ключ

2

2.

Узел с шестигр. винтом

4

15.

Кулачок

1

3.

Левая опора

1

16.

Запорный шарнир

1

4.

Гнездо подшипника, верхний ролик

1

17.

Нижний ролик

1

5.

Гнездо подшипника, нижний ролик

4

18.

Верхний ролик

1

6.

С-образный зажим

4

19.

Задний ролик

1

7.

Шестеренка

2

20.

Винт, регулир. нижний ролик

2

8.

Шестигр. винт без подголовка

7

21.

Подъемный шарнир

1

9.

Правая опора

1

22.

Пружина, подъемная

1

10.

Пружинный штифт

1

23.

Изогнутая ручка

1

11.

Болт рукоятки

1

24.

Деревянная ручка

1

12.

Гнездо рукоятки

1

25.

Винт, регулир. задний ролик

2

13.

Кожух

1
