условия для проведения пуско-наладочных работ
1. Климатические условия.
Помещение, выделенное для эксплуатации Оборудования, должно иметь контролируемые климатические условия. Поддержание в помещении температуры воздуха и относительной влажности, указанных поставщиком в документации, и приведенных в Таблицах № 1 настоящего Приложения, являются обязательным условием для нормальной (соответствующей параметрам, заявленным производителем) работы оборудования. В месте установки оборудования и во всем помещении не должно быть сквозняков. Запрещается отводить места для установки Оборудования вблизи обогревателей, а также кондиционеров, отверстий воздуховодов и вентиляторов. Для обеспечения нормальной вентиляции, рекомендуется оставлять достаточный зазор между Оборудованием и предметами окружающего интерьера и стенами согласно требованиям СНиП 2.04.05-91.
2. Освещение.
Помещение должно иметь достаточную для работы оператора освещённость согласно СНиП . Расположение осветительных приборов должно давать равномерную освещенность Оборудования со всех сторон, включая и противоположные стороне обслуживания. В качестве источников света целесообразно использовать промышленные люминесцентные лампы дневного света с индексом ЛБТ (см. СНиП ).
3. Внутренняя подготовка помещения (пол, потолок, стены).
Полы помещения должны быть подготовлены к монтажу. Основным требованием к полам является их подготовленность к несению нагрузок, создаваемых устанавливаемым Оборудованием, отсутствие усадки и сдвига. В случае необходимости проведения инженерных расчетов технических характеристик пола, Покупатель привлекает к этим работам стороннюю организацию, имеющую сертификат на проведение подобных работ. Продавец предоставляет в распоряжение Покупателя информацию по массе и габаритам Оборудования в рабочем состоянии, необходимую для проведения расчётов. Уровень пола должен быть выверен на горизонталь (отклонение не должно превышать 1 см на 2 м длины). Наличие полов в виде открытой цементной стяжки недопустимо. Бетонные полы должны быть покрыты износостойким линолеумом или специальным покрытием. Помещение должно иметь укреплённый, исключающий отслоение элементов, окрашенный или побелённый потолок. Окраска потолка должна быть преимущественно белой для создания дополнительного отражения. Стены помещения также должны быть обработаны для исключения отслоения элементов, например, окрашены масляной краской светлых тонов.
4. Габаритные размеры и масса оборудования.
Габаритные размеры и масса оборудования приведены в Таблицах №2 и №3 настоящего Приложения соответственно. Характеристики оборудования в упаковке даны для справки и уточняются перед отгрузкой оборудования.
5. Разводка электропитания.
Разводка электропитания в помещении от распределительных шкафов до зоны монтажа должна быть выполнена квалифицированными электриками Покупателя в соответствии со стандартными требованиями действующих ПУЭ. Обязательным условием является наличие надёжного заземления и автомата защиты сети (далее по тексту АЗС) на единицу или группу единиц оборудования, находящегося в одном помещении. Сечение, марка проводов и рабочий ток для АЗС определяются специалистами Покупателя в зависимости от мощности потребления Оборудования, приведённой в таблицах №4 настоящего Приложения. К моменту подключения Оборудования Покупатель обеспечивает в зоне монтажа наличие закрытых электрических розеток европейского типа (с проводом заземления), подключенных к сети 220В и (или) трёхфазных розеток (с ответными частями), подключенных к сети 380В. Количество розеток того или другого типа определяется в зависимости от геометрии помещения и требований по обеспечению электропитания данного типа Оборудования, приведённых в таблицах №4 настоящего Приложения. Исходя из этих же требований, Покупатель приобретает электрический кабель для подключения оборудования к розеткам. Подключение Оборудования к розеткам выполняется специалистами Продавца.
6. Установка на рабочее место, подача воды, компьютерные сети и др.
Данные о подаче и сливе воды, о подаче сжатого воздуха указаны в таблицах №5 настоящего Приложения. Данные об использовании Оборудованием локальных компьютерных сетей и телефонных линий, их типе и конфигурации приводятся в Таблицах №6 и №7 настоящего Приложения соответственно. Требования по дополнительному оборудованию приведены в таблицах №8 настоящего Приложения. Внешний вид показан на рисунках таблиц №9 настоящего Приложения. Инструкции по установке Оборудования на рабочее место (с иллюстрациями) приводятся в таблицах №10 настоящего Приложения. Меры предосторожности приводятся в таблицах №11 настоящего Приложения.
7. Виды оборудования
ТРАФАРЕТНАЯ ЛИСТОВАЯ ПЕЧАТНАЯ МАШИНА SATURN 2538 (M&R) | |||
Таблица №1 «Требования к помещению» | |||
Температура | 22 - 25°C | Теплоотдача при работе | - |
Влажность | 50 – 60% | Другое | - |
Таблица №2 «Габаритные размеры» | |||
В рабочем состоянии(ДхШхВ) | 1380x1470 | ||
В упаковке, упаковочный блок 1 из 1. | |||
Длина | 1700 мм | Высота | 1830 мм |
Ширина | 1500 мм | Другое | - |
Таблица №3 «Масса оборудования» | |||
В рабочем состоянии | 540 кг | ||
Масса в упаковке, блок №1 | 636 кг | Масса без упаковки, блок №1 | 540 кг |
Таблица №4 «Требования к электропитанию» | |||
Напряжение | 220V | Потребляемая мощность | 1,7kW |
Сила тока | 8A | Сетевой кабель | 1 N PE 220V |
Частота | 50Hg | Макс. уровень помех | - |
Таблица №5 «Подача и слив воды, подача воздуха» | |||
Потребление воды | - | Расстояние до точки подключения к водной магистрали | - |
Давление воды в магистрали | - | Уровень сливного отверстия | - |
Давление сжатого воздуха | 7,6(110) bar(psi) | Расход сжатого воздуха | 85 л/мин |
Диаметр входного штуцера | 9 мм | Характеристики сжатого воздуха | Сухой, чистый, без воды, масла, твердых частиц ISO 8573.1 класс 1.4.1 |
Таблица №6 «Локальные компьютерные сети» | |||
Интерфейс | - | IP | - |
Кабель | - | DNS | - |
Subnet mask | - | Gateway | - |
WINS | - | Другое | - |
Таблица №7 «Телефонные линии» | |||
Розетки | - | Расстояние до модема | - |
Таблица №8 «Дополнительное оборудование» | |||
1. Компрессор | 2. армированные шланги 12 bar | ||
3. хомуты | 4. оборудование для очистки воздуха | ||
Таблица №9 «Внешний вид» | |||
Вид спереди - | Вид сбоку - | ||
Таблица №10 «Установка на рабочее место» | |||
Рисунок 1 - | Рисунок 2 - | ||
Комментарий | Внимание: Компрессор, фильтры очистки воздуха и воздуховоды сжатого воздуха в комплект поставки машины не входят и приобретаются покупателем отдельно. Машина может быть подключена к магистрали сжатого воздуха. Давление в магистрали сжатого воздуха не менее 8 бар. Класс очистки воздуха ISO 8573.1 класс 1.4.1 диаметр микрочастиц менее 0,1 мкм, количество частиц менее 0,1 мг/м3, точка росы +3°С, количество масла менее 0,01 мг/м3. Рекомендации по приобретению компрессора, фильтров очистки и воздуховодов сжатого воздуха: Компрессор с производительностью на входе не менее 560 л/мин, ресивер от 100 л, автоматическое регулирование давления 8-10 бар. Фильтр влагомаслоотделительный, производительность 400 л/мин. Устанавливается на выходе компрессора. Фильтр тонкой очистки на 1 мкм, производительность 400 л/мин. Устанавливается на расстоянии не менее 3 метров от фильтра влагомаслоотделительного. Компрессор, фильтры и машина соединяются армированным шлангом атм внутренний диаметр 8 мм) с помощью соответствующих штуцеров и металлических хомутов. При расположении компрессора на расстоянии от машины более 10-15 метров, применяется армированный шланг увеличенного внутреннего диаметра до 12-25 мм. | ||
Таблица №11 «Меры предосторожности» | |||
Меры предосторожности при транспортировке В пределах территории предприятия машину допускается перевозить Опасно! Грузоподъемность погрузчика должна превышать массу машины. | |||
- |
Туннельная UV сушка VITRAN II 30-10 (M&R) | |||
Таблица №1 «Требования к помещению» | |||
Температура | 22 - 24°C | Теплоотдача при работе | - |
Влажность | 50 – 60% | Другое | - |
Таблица №2 «Габаритные размеры» | |||
В рабочем состоянии(ДхШхВ) | 3050 x 1300 x 1400 | ||
В упаковке, упаковочный блок 1. | |||
Длина | 3450 мм | Высота | 1570 мм |
Ширина | 1762 мм | Другое | - |
Таблица №3 «Масса оборудования» | |||
В рабочем состоянии | 635 кг | ||
Масса в упаковке, блок №1 | 727 кг | Масса без упаковки, блок №1 | |
Таблица №4 «Требования к электропитанию» | |||
Напряжение | 380V | Потребляемая мощность | 12kW |
Сила тока | 35A | Сетевой кабель | 3 PE 400V |
Частота | 50Hg | Макс. уровень помех | - |
Таблица №5 «Подача и слив воды, подача воздуха» | |||
Потребление воды | - | Расстояние до точки подключения к водной магистрали | - |
Давление воды в магистрали | - | Уровень сливного отверстия | - |
Давление сжатого воздуха | Производительность вытяжки | 1903 м3/час | |
Диаметр входного штуцера | Размер сечения вытяжки | 29,5 x 31,5 см | |
Таблица №6 «Локальные компьютерные сети» | |||
Интерфейс | - | IP | - |
Кабель | - | DNS | - |
Subnet mask | - | Gateway | - |
WINS | - | Другое | - |
Таблица №7 «Телефонные линии» | |||
Розетки | - | Расстояние до модема | - |
Таблица №8 «Дополнительное оборудование» (за счет Покупателя) | |||
1. провод электропитания | |||

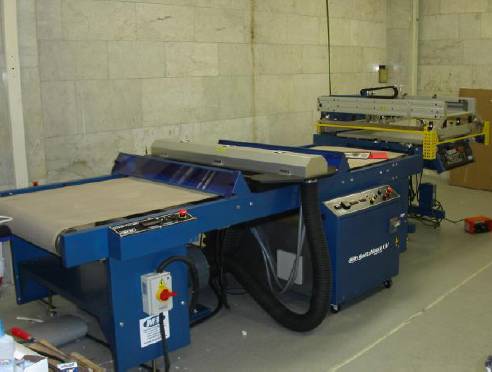

Таблица №9 «Внешний вид» | |||
Вид спереди - | Вид сбоку - | ||
Таблица №10 «Установка на рабочее место» | |||
Рисунок 1 | Рисунок 2 - | ||
Комментарий | Площадь сечения вытяжного воздуховода не менее указанного, при длине воздуховода более 15 метров площадь сечения рекомендуется увеличить вдвое. | ||
Таблица №11 «Меры предосторожности» | |||
Меры предосторожности при транспортировке В пределах территории предприятия машину допускается перевозить Опасно! Грузоподъемность погрузчика должна превышать массу машины. | |||
- | |||
