Блочная котельная установка мощностью 1260 кВт
Обозначение установки – БКУ «ОЗНА - Гелиос 630*2+ГВС»
Дата изготовления 29.03.2006г.
Наименование и почтовый адрес изготовителя: ОЗНА»
452620 Башкортостан г. Октябрьский ,
Тел. : (347; 2-37-79; ; 2-35-35
E-mail: *****@***ru; www. *****
Заводской номер 152
Данная блочная котельная установка изготовлена для отопления жилого сектора в поселке Научный городок РТ . БКУ «ОЗНА-ГЕЛИОС» укомплектована системой горячего водоснабжения, эксплуатировалась в течении отопительных сезонов гг.
Комплектация БКУ 1260 кВт:

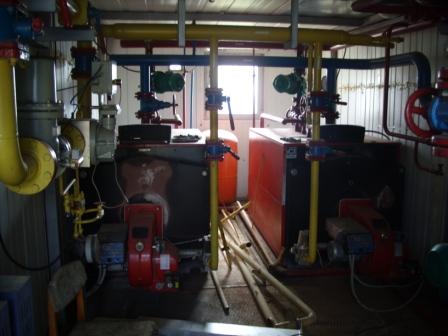

-Котел ICI CALDAIE REX 62(производство Италия) - 2 шт.

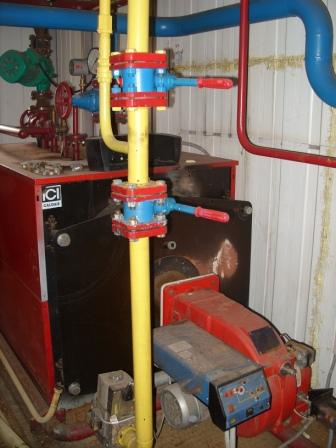

-Горелка газовая, CIB UNIGAZ P65 - 2 шт.

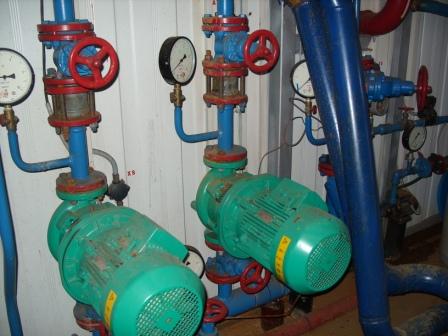

-Насосная группа:
-насосы циркуляции WILO
-насос подпитки WILO
-насос ГВС WILO
-Система ГВС (пластинчатый теплообменник РИДАН-1шт.)

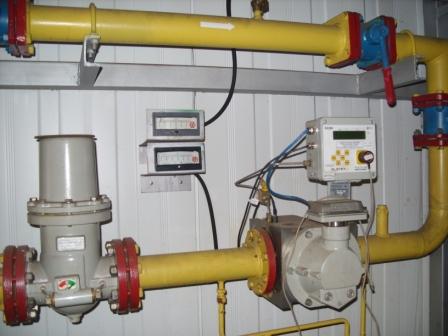

-Коммерческий узел учета газа СГ-ЭКВз-Р-0,2-250/1,6
-Счетчик газа RVG-G 160 – 1шт.
-Электронный корректор по температуре и давлению ЕК-260- 1шт.
-Химводоподготовка «Комплексон»- 1шт.
-Система автоматического контроля загазованности (СO и CH)
-Общекотельная автоматика - силовой шкаф, электрооборудование.
-Предохранительная и запорная арматура.
-Контрольно-измерительные приборы.
-Пожарно-охранная сигнализация.
-Газоходы с взрывными клапанами.
-Приточно-вытяжная система вентиляции.
-Утепленный блок-вагон.
Описание и работа
1. Установка предназначена для выработки тепловой энергии в виде горячей воды, используемой для отопления и горячего водоснабжения жилых домов, школ, детских садов, предприятий коммунально-бытового и сельскохозяйственного назначения.
Источником тепла является природный газ, сжигаемый в топках котлов, смонтированных на установке.
2. Полное обозначение установки – установка блочная котельная на газовом топливе БКУ «ОЗНА-Гелиос 630*2+ГВС»
ОЗНА – шифр завода изготовителя;
– теплопроизводительность котла;
2 – количество котлов
3. Функциональное назначение установки:
- отопление;
- поддержание номинальной тепловой мощности;
- обеспечение безопасной работы в аварийных ситуациях;
- подача звукового сигнала об аварии;
- контроль давления и температуры;
- автоматическая защита газового коллектора (с помощью электромагнитного клапана);
- обеспечение опорожнения (слива жидкости);
- жизнеобеспечение приборов, обслуживающего персонала (укрытие, обогрев, освещение).
Технические параметры
№ п/п | Наименование параметра | Значение |
1 | Рабочее давление воды, кгс/см2 | 5 |
2 | Номинальная мощность, кВт: минимальная максимальная | 620 1240 |
3 | Номинальная температура воды,0С: на входе на выходе | 60 90 |
4 | Давление газа мин.-мах., мбар | 26-360 |
5 | Расход газа одним котлом, м3/ч, мах.-мин. | 62-26 |
6 | Расход воздуха на горение одним котлом, м3/ч | 670 |
7 | Объем дымовых газов, выходящих из одного котла, м3 | 732 |
8 | Максимально отапливаемая площадь, м2 | 12400 |
9 | Габаритные размеры без дымовой трубы, мм: длина ширина высота масса, не более, кг. | 9000 3200 2840 12000 |
10 | Категория производства по взрывной и пожарной опасности | Г |
11 | Степень огнестойкости помещения | 4 |
Комплектность
№ | Наименование | Количество |
1 | Котел водогрейный REXкВт Италия) | 2 |
2 | Горелочное устройство – газовое, модель M-.AB.S.RU.A.040 (CIB UNIGAS Италия) | 1 |
3 | Горелочное устройство – газовое, тип Р65, модель M-.АВ.L.RU.A.050(CIB UNIGAS Италия) | 1 |
4 | Вентиль Ду 32 1,6 МПа | 8 |
5 | Насос электрический WILO-IL-32/160-2/2 | 1 |
6 | Насос электрический WILO-IL-50/130-3/2 | 2 |
7 | Задвижки МЗВГ ДУ50, Ду80, Ду100 | 17 |
8 | Клапан обратный Ду25 | 1 |
9 | Вентиль Ду15, Ду25 | 7 |
10 | Кран трехходовой Ду15 | 19 |
11 | Манометр МП4-УУ | 12 |
12 | Термометр стеклянный | 8 |
13 | Клапан предохранительный | 4 |
14 | Бак расширительный ZILMET | 1 |
15 | Манометр ДМ | 5 |
16 | Фильтр ФМФ ДУ100,50,32,25 | 4 |
17 | Теплосчетчик «Взлет» ТСРВ-031 в комплекте: | 1 |
18 | Тепловычислитель ТСРВ-031 | 1 |
19 | Расходомер ЭРСВ-430М | 1 |
20 | Теплообменник пластинчатый «Ридан» | 1 |
21 | Клапан эл. магнитный для воды | 2 |
22 | Счетчик холодной и горячей воды СКБ Ду 25,32 | 3 |
23 | Регулятор температуры прямого действия РТ-ДО с диапазоном настройки 20-600С с длиной дистанционной связи 6м | 1 |
24 | Преобразователь воды магнитный ГМС-50 Ду50 | 1 |
25 | Термометр электроконтактный ТКП-100Эк-М1 | 1 |
26 | Насос подпиточный ЕР | 1 |
27 | Кран шаровой латунный Ду25 | 3 |
28 | Кран шаровой газовый Ду 80,50 | 8 |
29 | Комплекс для измерения количества газа СГ-ЭКВз-Р-0,2-250/1,6 | 1 |
30 | Счетчик газовый RVG G-160 | 1 |
31 | Система автоматического контроля загазованности САКЗ-МК-3 в комплекте: | 1 |
32 | Блок сигнализации и контроля БСУ-К | 1 |
33 | Сигнализатор природного газа | 1 |
34 | Сигнализатор угарного газа | 1 |
35 | Клапан запорный газовый электромагнитный КЗГЭМ-50 | 1 |
36 | Пульт диспетчерский ПД | 1 |
37 | Напоромер НМП-52-М2-У3,НМП-52-МЗУ | 2 |
38 | Извещатель охранный ИО-102-20 | 1 |
39 | Извещатель пожарный ИП-103-5 | 2 |
40 | Светильник РПП-125 | 4 |
41 | Сирена сигнальная СС1 220В | 1 |
42 | Шкаф силовой | 1 |
43 | Манометр ДСП-160-М1 | 1 |
44 | Клапан термозапорный КТЗ 001-80-Ф Ду80 | 1 |
45 | Фильтр газовый ФГ 16-80-В Ду80 | 1 |
46 | Термопреобразователи сопротивления ТСМ Метран-254 | 3 |
47 | Клапан трехходовой смесительный с электроприводом 3F100 Ду80 | 1 |
48 | Установка умягчения воды «TS 9100» | 1 |
49 | Контроллер ТРМ32-Щ4,03 | 1 |
