Техническая часть

ИГРОВОЙ КОМПЛЕКС-4 штуки

При отгрузке детских площадок поставщик должен предоставить заказчику, документ подтверждающий соответствие ГОСТам: ГОСТ, ГОСТ , ГОСТ , ГОСТ , ГОСТ по безопасности детского игрового оборудования, заключения САНПИНа и СЭЗ на материалы. Каждое изделие должно сопровождаться техническим паспортом, в котором указано предназначение, заводской номер, правила безопасной эксплуатации.

2 Назначение

1.1 Игровой комплекс предназначен для детей в возрасте от 3 до 6 лет.

1.2 Данное изделие используется для:

- игры;

- физического развития;

- развития ловкости;

- воспитания смелости;

- преодоления страха при нахождении на высоте;

- развитие координации движений.

1.3 Изделие должно эксплуатироваться на открытом воздухе и в части воздействия климатических факторов соответствует исполнению У1 ГОСТ 15150.

Разрешается эксплуатация изделия при температуре окружающей среды не ниже минус 30°С и не выше плюс 40°С.

3 Основные технические данные

2.1 Габаритные размеры, мм:

- длина.......................................................................................................................

- ширина....................................................................................................................

- высота.....................................................................................................................

2.2 Наибольшая высота платформы (площадки) от уровня земли, мм.................

НЕ нашли? Не то? Что вы ищете?

2.3. Материалы: металл, древесина хвойных пород влажностью 7-10%, водонепроницаемая фанера ФСФ с защитным покрытием, грунт по дереву, цвет серый, грунт по металлу: порошковая краска, краска по металлу: порошковая, гладкая, глянец 00, краска по фанере: эмаль алкидно-уретановая, финишный слой: эмаль алкидная, краска по дереву: эмаль полиуретановая , пластиковые заглушки. Полотно для съезда с горки-нержавеющая сталь

4 Комплектность

3.1 В состав изделия входят следующие элементы, перечисленные в порядке номеров позиций (шт.) – см. рисунок 1 (с.9):

1 – Основание башни одинарное ОсБ1.......................................................................... 1

2 – Основание шведской лестницы (СТ1-СТ2)............................................................. 1

3 – Площадка башни ПлБ1............................................................................................. 1

4 – Лестница деревянная (0,8) ЛД(1.1-1.4).................................................................... 1

5 – Горка (0,8) Г(1.3-1.4)................................................................................................ 1

6 – Рукоход наклонный L=1,2 м Рх (Б1-СТ1, СТ2)...................................................... 1

8 – Ограждение башни ОБ(1.1-1.2)................................................................................ 1

9 – Стяжка безопасности СтБ(1.3-1.4), СтБ(1.2-1.3).................................................... 2

10 – Лестница шведская (1,08) ЛШ(СТ1-СТ2)................................................................ 1

12 – Решетка вертикальная РВ(1.2-СТ1)......................................................................... 1

13 – Кольцо баскетбольное Кц......................................................................................... 1

14 – Кронштейн кольца баскетбольного Кр.................................................................... 1

15 – Щит баскетбольный Щ............................................................................................. 1

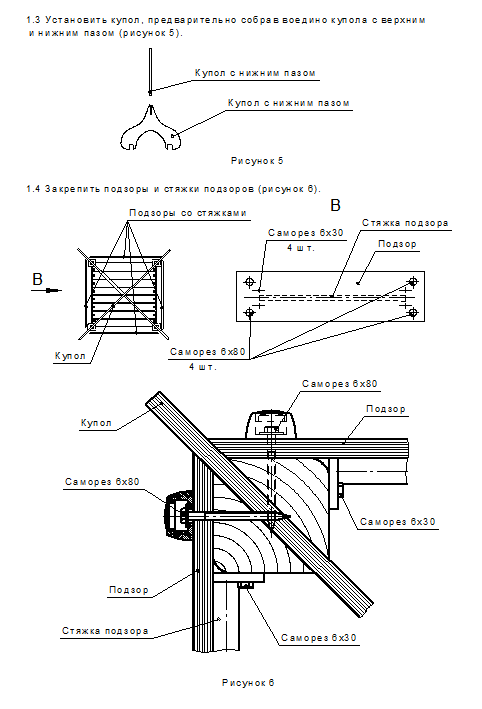

16 – Купол с верхним пазом К......................................................................................... 1

17 – Купол с нижним пазом К.......................................................................................... 1

18 – Подзор со стяжкой.................................................................................................... 4

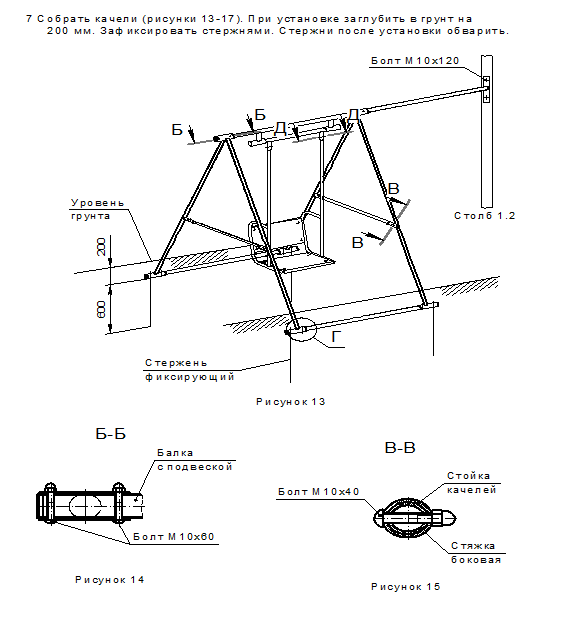

19 – Балка качелей БК(к столбу 1.2)................................................................................ 1

20 – .................................................................................................................. 1

21 – Стойка качелей СК.................................................................................................... 4

22 – Стяжка качелей нижняя СКН................................................................................... 2

23 – Стяжка качелей боковая СКБ.................................................................................. 2

24 – Панно качелей ПК..................................................................................................... 2

25 – Столб (0,8) L=2350 мм (1.1-1.4).............................................................................. 4

26 – Столб (без карманов) L=2050 мм (СТ1, СТ2)........................................................ 2

27 – Стержень фиксирующий......................................................................................... 11

Комплект крепежа (шт.):

Болт М6х30 (меб.)............................................................................................................. 8

Болт М8х35 (меб.)............................................................................................................. 4

Болт М10х40 (меб.).......................................................................................................... .6

Болт М10х50...................................................................................................................... 4

Болт М10х60 (меб.).......................................................................................................... .4

Болт М10х60...................................................................................................................... 2

Болт М10х120.................................................................................................................. 16

Болт М10х130.................................................................................................................. 12

Саморез 6х30................................................................................................................... 16

Саморез 6х80................................................................................................................... 34

Саморез 8х60..................................................................................................................... 6

Гайка М6 (колп.)............................................................................................................... 8

Гайка М8 (колп.)............................................................................................................... 4

Гайка М10........................................................................................................................ 38

Гайка М10 (колп.)........................................................................................................... 14

Шайба 6............................................................................................................................ 34

Шайба 8.............................................................................................................................. 6

Шайба 10.......................................................................................................................... 46

Шайба квадратная............................................................................................................. 4

Колпачок с крышкой...................................................................................................

Изделие может поставляться в частично собранном виде (по башням и элементам).

5 Сборка и монтаж

4.1 Сборку изделия (при необходимости) следует выполнять, как указано на рисунке 1.

4.2 При сборке и монтаже изделия, в том числе, крепежные детали должны быть установлены на эпоксидный клей.

4.3 При установке изделия на площадке необходимо выдержать размеры зоны безопасности (от 1,5 до 3,5 м по периметру изделия) согласно требованиям ГОСТ Р 52169, ГОСТ Р 52167, ГОСТ Р 52168 и др.

4.4 Изделие фиксируется от смещения в грунте стержнями (в стоимость входят).

6 Гарантии изготовителя

5.1.Срок гарантии на изделие 12 месяцев со дня поставки (продажи) потребителю.

5.2.Ресурс изделия в течение срока эксплуатации 8 лет.

7 Требования безопасности

6.1 Изделие предназначено для детей в возрасте от 3 до 6 лет.

6.2 Изделие не предназначено для наблюдения постоянным оперативным персоналом.

6.3 Изделие должно быть установлено с соблюдением требований, предъявляемым к размерам зон безопасности в ГОСТ Р 52169 и др.

6.4 Площадка, на которой установлено изделие, не должна иметь в зоне приземления препятствий, острых, заточенных частей или опасных выступов.

6.5 Материалы с плохим смягчающим свойством (асфальт, бетон, тротуарная плитка) могут использоваться для покрытия площадки только вне зоны приземления.

6.6 Площадка, на которой устанавливается изделие, должно иметь в зоне приземления ударопоглощающее покрытие с толщиной слоя 200 мм;

1) Кора дерева с размерами частиц 20 … 80 мм;

2) Древесные опилки с размерами частиц 5 … 30 мм;

3) Песок с размерами частиц 0,2 … 2,0 мм;

4) Гравий с размерами частиц 2 …8 мм.

Если материал сыпучий, то толщину слоя следует увеличить до размера 500 мм для компенсации вытеснения материала при эксплуатации изделия.

6.7 Для защиты детей от ушибов и травм рекомендуется на площадку, на которой установлено изделие, нанести упругое пористое резиновое покрытие толщиной не менее 40 мм.

8 Транспортирование и хранение

7.1 Транспортирование должно производиться автомобильным транспортом без упаковки в тару или в контейнерах согласно требованиям «Правил движения по дорогам России», «Общим правилам перевозки грузов автотранспортом».

9 Приложение

СПОРТИВНЫЙ СНАРЯД-4штуки

Для детей от 6 до 14 лет

При отгрузке детских площадок поставщик должен предоставить заказчику, документ подтверждающий соответствие ГОСТам: ГОСТ, ГОСТ , ГОСТ , ГОСТ , ГОСТ по безопасности детского игрового оборудования, заключения САНПИНа и СЭЗ на материалы. Каждое изделие должно сопровождаться техническим паспортом, в котором указано предназначение, заводской номер, правила безопасной эксплуатации.

1.Назначение

1.1 Спортивный снаряд предназначен для детей в возрасте от 6 до 14 лет.

1.2 Данное изделие используется для:

- развития ловкости;

- воспитания смелости;

- развития координации движений.

1.3 Изделие должно эксплуатироваться на открытом воздухе и в части воздействия климатических факторов соответствует исполнению У1 ГОСТ 15150.

Эксплуатация изделия при температуре окружающей среды не ниже минус 30°С и не выше плюс 40°С.

2.Основные технические данные

2.1.Материалы: металл, древесина хвойных пород влажностью 7-10%, водонепроницаемая фанера ФСФ с защитным покрытием, грунт по дереву, грунт по металлу: порошковая краска, краска по металлу: порошковая, гладкая, глянец, краска по фанере: эмаль алкидно-уретановая , финишный слой: эмаль алкидная, краска по дереву: эмаль полиуретановая, пластиковые заглушки.

2.2.Габаритные размеры, мм:

- длина.......................................................................................................................

- ширина....................................................................................................................

- высота.....................................................................................................................

3.Комплектность

3.1 В состав изделия входят следующие элементы, перечисленные в порядке номеров позиций (шт.) – см. рисунок 1 (с.8):

1 – Стенка............................................................................................................... 1

2 – Стенка............................................................................................................... 1

3 – Брусья............................................................................................................... 1

4 – Рукоход............................................................................................................. 1

5 – Канат................................................................................................................. 1

6 – Кольцо.............................................................................................................. 2

7 – Стяжка............................................................................................................. 1

8 – Стяжка дуговая................................................................................................ 1

9 – Стяжка нижняя................................................................................................. 2

10 – Втулка............................................................................................................... 4

Комплект крепежа (шт.):

Болт М10х20 (25, 30)............................................................................................... 8

Болт М10х40 (меб.)................................................................................................. 6

Болт М10х45(50) (меб.)........................................................................................... 4

Болт М10х50 (меб.)................................................................................................. 2

Гайка М10................................................................................................................. 8

Гайка М10 (колп.).................................................................................................. 12

3.2 Изделие должно иметь маркировку.

3.3. Место расположения маркировки, способ ее нанесения и закрепления (при наличии таблички) должны соответствовать указаниям в конструкторской документации на изделие

3.4 Изделие заглубляется на 300 мм. Базовая отметка заглубления нанесена несмываемой краской.

4.Сборка и монтаж

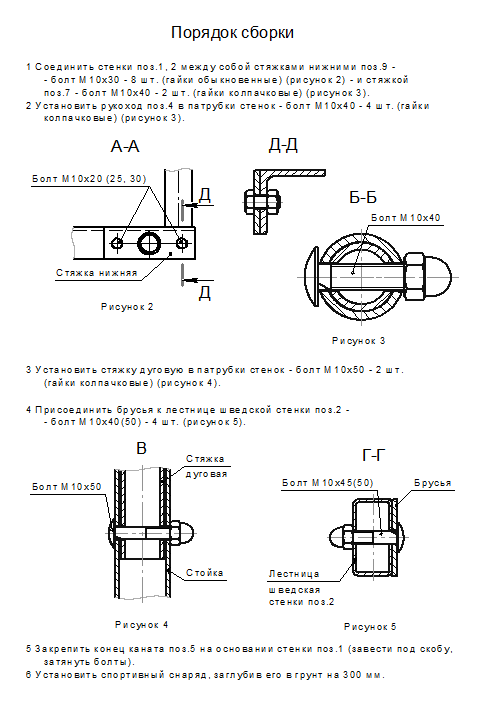

4.1 Сборку изделия (при необходимости) следует выполнять, как указано на рисунке 1.

4.2 При сборке и монтаже изделия, в том числе крепежные детали должны быть установлены на эпоксидный клей.

4.3 При установке изделия на площадке необходимо выдержать размеры зоны безопасности (от 1,5 до 3,5 м по периметру изделия) согласно требованиям ГОСТ Р 52169, ГОСТ Р 52167, ГОСТ Р 52168 и др.

4.4 Изделие фиксируется от смещения в грунте стержнями (в стоимость изделия входят).

5.Гарантии изготовителя

5.1 Срок гарантии на изделие 12 месяцев со дня поставки (продажи) потребителю.

5.2 Ресурс изделия в течение срока эксплуатации 8 лет.

6.Требования безопасности

6.1 Изделие предназначено для детей в возрасте от 6 до 14 лет.

6.2 Изделие не предназначено для наблюдения постоянным оперативным персоналом.

6.3 Изделие должно быть установлено с соблюдением требований, предъявляемым к размерам зон безопасности в ГОСТ Р 52169 и др.

6.4. Площадка, на которой установлено изделие, не должна иметь в зоне приземления препятствий, острых, заточенных частей или опасных выступов.

6.5. Материалы с плохим смягчающим свойством (асфальт, бетон, тротуарная плитка) могут использоваться для покрытия площадки только вне зоны приземления.

6.6.Площадка, на которой устанавливается изделие, должно иметь в зоне приземления ударопоглощающее покрытие с толщиной слоя 200 мм;

1) Кора дерева с размерами частиц 20 … 80 мм;

2) Древесные опилки с размерами частиц 5 … 30 мм;

3) Песок с размерами частиц 0,2 … 2,0 мм;

4) Гравий с размерами частиц 2 …8 мм.

Если материал сыпучий, то толщину слоя следует увеличить до размера 500 мм для компенсации вытеснения материала при эксплуатации изделия.

6.7.Для защиты детей от ушибов и травм рекомендуется на площадку, на которой установлено изделие, нанести упругое пористое резиновое покрытие толщиной не менее 40 мм.

8.Транспортирование и хранение

8.1 Транспортирование должно производиться автомобильным транспортом без упаковки в тару или в контейнерах согласно требованиям «Правил движения по дорогам России», «Общим правилам перевозки грузов автотранспортом».
