Газораспределительные пункты шкафные ГРПШ100.3, ГРПШ100.6 и ГРПШ100.12

Газораспределительные пункты шкафные ГРПШ100.3, ГРПШ100.6 и ГРПШ100.12
КМЕВ 422419.001ТУ Сертификат соответствия - в оформлении Разрешение Госгортехнадзора РФ - в оформлении
	Назначение: Газораспределительные пункты шкафные (далее по тексту- ГРПШ) предназначены для редуцирования давления газа (обеспечение требуемых параметров газа - давления и расхода) подаваемого от магистрального трубопровода потребителям промышленных, сельскохозяйственных объектов, населенных пунктов, расположенных в районах с умеренным климатом. ГРПШ обеспечивают выполнение следующих основных функций: · безопасность эксплуатации и стабильные метрологические характеристики независимо от метеоусловий ; · редуцирование высокого давления газа до указанного низкого и автоматическое поддержание его с определенной точностью при изменениях входного давления или расхода газа; · автоматическое прекращение подачи газа при аварийных повышениии или понижении выходного давления газа сверх заданных пределов ; · при установке (по требованию заказчика) блока контроля и регистрации давления (БКРД) : - отсчет времени при отключении напряжения питания ; - регистрацию отклонений давления ; - вывод текущих значений давления и регистрируемой информации на пульт ввода и индикации (ПВИ) через интерфейс RS232 . Исполнение: Узлы ГРПШ размещаются в разборном шкафу, конструкция которого обеспечивает проведение монтажных и ремонтных работ.
Схема пневматическая пунктов ГРШ100.3, ГРПШ100.6 и ГРПШ100.12 РД1-регулятор РДНК-32/10 (для ГРПШ100.3) , РДНК-32/6 (для ГРПШ100.6) , РДНК-32/3 (для ГРПШ100.12) ; Ф1-фильтр ФС-25 ; КШ1- кран шаровой ГШК 32Ф-25 ; КШ2, КШ3- кран шаровой ГШК 20Ф-25 ; КШ4, КШ5, КШ6- кран шаровой ГШК 25Ф-25 ; КШ7, КШ8- кран шаровой ГШК 15Ф-25 ; Кр1, Кр2, Кр3, Кр4, Кр5- клапан КЗИМ16 (КЗИ-6) ; МН1- манометр МН-ЗУх4 кгс/см2 ; МН, МН3- манометр МН-ЗУх4 кгс/см2 (для ГРПШ100.3), МН-ЗУх10 кгс/см2 (для ГРПШ100.6), МН-ЗУх16 кгс/см2 (для ГРПШ100.12) ; НМ1- напоромер НМП -100-М1-У3-1,5-4 ТУ25-7305.016-90; А1- штуцер для настройки и контроля клапанов ПСК и КПЗ ; А2, А3- штуцера для подсоединения БКРД.
Технические характеристики:
Наименование Ед. изм. ГРПШ 100.3 ГРПШ 100.6 ГРПШ 100.12 Значение параметра Давление газа на входе МПа 0,3 0,6 1,2 Количество выходов 1 Давление газа на выходе, диапазон настройки кПа 2…2,5 Пропускная способность: м3/ч 100 105 64 Неравномерность регулирования % ±10 Диапазон давления срабатывания предохранительно-сбросного клапана (ПСК) кПа 2,3…2,9 Диапазон давления срабатывания отключающего устройства (клапана предохранительно - запорного КПЗ): - при повышении выходного давления ; - при понижении выходного давления кПа 2,5…3,13 1,5…1,9 Диаметр трубопроводов: Входной Выход Импульс мм мм мм Ду25 Ду32 Ду15 Температура газа на входе Температура окружающей среды ºС ºС От минус 10 до +60 От минус 40 до +45 Система очистки Сетчатый фильтр с ячейкой 40 мк Система подогрева - Система редуцирования РДНК-32/10- 1 шт. РДНК- 32/6- 1 шт. РДНК- 32/3-1шт. Система управления Блок контроля и регистрации давления (БКРД) с пультом ввода и индикации (ПВИ) через интерфейс RS232 (по требованию Заказчика). Молниезащита В комплекте Габаритные размеры, без учета съемных и выступающих элементов (свечей, патрубков входа и выхода, молниезащиты и т. д.) : - длина ; - ширина ; - высота мм мм мм 1060 860 1800 Масса кг 200 .

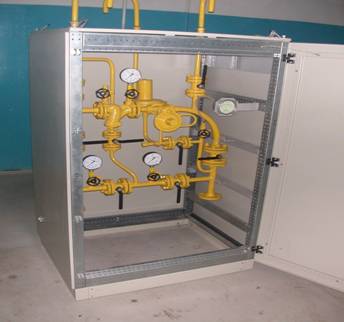

Устройство и принципы работы: ГРПШ выполнен в шкафу, устанавливаемом на фундаментные болты. Шкаф с открывающейся дверью, разборный, оснащенный молниезащитой, с выведенными наружу фланцами подвода и выхода газа, что облегчает проведение монтажных и ремонтных работ. По требованию Заказчика шкаф может поставлятся с установленным в нем БКРД. ГРПШ имеет одну линию редуцирования давления газа, в которой установлен один регулятор РДНК со встроенными в него клапанами ПСК и КПЗ и байпасную (минующую регулятор) линию транспортирования газа. Перед регулятором установлен фильтр очистки газа от механических примесей. Регулятор автоматически обеспечивает снижение входного давления до настроечного и требуемый расход газа, поддержание заданного выходного давления независимо от изменения расхода и давления, отключение подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных значений. Линии редуцирования и байпасная оснащены измерительными приборами контроля давления газа (манометры, напоромер) и системой продувок. . Предприятие «Космос-Нефть-Газ», г. Воронеж является разработчиком и изготовителем ГРПШ. Условия эксплуатации: ГРПШ предназначены для эксплуатации на открытом воздухе в районах с сейсмичностью до 8 баллов с умеренным климатом в условиях, нормированных для исполнения «У», категории размещения 1 по ГОСТ15150 при температуре окружающего воздуха от минус 40°C до плюс 45°C и относительной влажности (95±3)% при 35°С.
Цена : (базовой модели) . Уточняется по опросному листу. По опросному листу Заказчик может выбрать желаемую комплектность оборудования, а также узлы, детали, трубы и кабели для проведения монтажа ГРПШ.
