Демонстрационная ГИС
АРМ_РДЛХ (Автоматизированное рабочее место Руководителя департамента лесного хозяйства)
ОБЩИЕ ПОЛОЖЕНИЯ
Интерактивная карта представляет лесную информацию по следующим уровням масштабирования:
1. Выдел
2. Квартал
3. Урочище (подразделение участкового лесничества, встречается в отдельных регионах)
4. Участковое лесничество
5. Центральное лесничество
6. Область (Округ, Республика, Край)
Для каждого уровня выводится информация о его существенных для целей управления лесным хозяйством характеристиках.
Структура данных.
В системе присутствуют данные трех типов: константы (при редактировании в системе имеются формы ввода этих данных), справочники (при редактировании данные выбираются из предопределенного и расширяемого списка), переменные (числовые значения).
По уровням масштабирования данные могут быть исходными или вычислямыми.
Например, к исходным для уровня лесничества относятся данные лесохозяйственного регламента о допустимом уровне заготовки древесины, а данные о запасе древесины (по группам возраста, породам) являются вычисляемыми путем суммирования поквартальных данных, которые в свою очередь, получаются из данных входящих в них выделов.
На низшем уровне детализации данные представляют собой основные таксационные характеристики выделов (исходная БД).
Во всех таблицах данных, отображаемых на экране, предусмотрено исключение пустых строк, т. е. тех строк, где нет данных (по площади, запасу и т. п.)
Справочники системы описываются в файлах СПРАВОЧНИКИ… и NSI….
Уровень выдела:
При наведении курсора на выдел должно возникать окно, состоящее из закладок (выделены жирным) и полей в закладках:
1. Общая информация
1) Центральное лесничество
2) Участковое лесничество
3) Урочище
4) Номер квартала
5) Номер выдела
6) Площадь
7) Арендатор
2. Земли лесного фонда
1) Целевое назначение
2) Категория защитности
3) Категория земель
4) ОЗУ
3. Характеристика насаждения
1) Преобладающая порода
2) Состав насаждения
3) Группа возраста
4) Класс возраста
5) Тип леса
6) Тип лесорастительных условий
7) Бонитет
8) Запас на выделе
9) Запас на га
10) Полнота
4. Хозяйственные мероприятия
1) Хозмероприятие_1
2) Количество
3) РТК
4) Хозмероприятие _2
5) РТК
6) Хозмероприятие _3
7) РТК
Наименование показателя | Параметры поля |
1. Общая информация (в примере – Местоположение выдела) | |
1) Центральное лесничество (в примере – Организация) | Текст |
2) Участковое лесничество | Текст |
3) Урочище | Текст |
4) Квартал | Числовое, целое |
5) Выдел | Числовое, целое |
6) Площадь | Числовое, дробное (1 знак) |
7) Арендатор (в примере – Комментарий) | Текст |
2. Земли лесного фонда (в примере – Описание выдела) | |
1) Целевое назначение | Текст |
2) Категория защитности | Текст |
3) Категория земель | Текст |
4) ОЗУ | Текст |
3. Характеристика насаждения (Описание насаждения) | |
1) Преобладающая порода | Текст |
2) Состав насаждения (добавить, нет в примере) | Текст |
3) Группа возраста | Текст |
4) Класс возраста | Число |
5) Тип леса | Текст |
6) Тип лесорастительных условий | Текст |
7) Бонитет | Текст |
8) Запас на выделе (в примере – запас всего) | Числовое, целое |
9) Запас на га (добавить, нет в примере) | Числовое, целое |
10) Полнота (добавить, нет в примере) | Число, дробное 1 знак |
11) Средняя высота | Числовое, целое |
12) Диаметр | Числовое, целое |
13) Возраст | Числовое, целое |
14) Класс товарности | Числовое, целое |
15) Класс пожарной опасности | Числовое, целое |
16) Разряд такс | Числовое, целое |
4. Хозяйственные мероприятия | |
1) Хозмероприятие_1 | Текст |
1) Количество | Числовое, целое |
1) РТК | Текст |
2) Хозмероприятие _2 | Текст |
2) РТК | Текст |
3) Хозмероприятие _3 | Текст |
3) РТК | Текст |
Пример вкладки «Общая информация»:
Пример вкладки «Земли лесного фонда»:
Пример вкладки «Характеристика насаждения»:
Пример вкладки «Хозяйственные мероприятия»:
Уровень квартала:
На уровне квартала возникают поля, которые вычисляются из данных входящих в него выделов (сумма или среднее).
При наведении курсора на квартал должно возникать окно, состоящее из закладок:
1. Общая информация
1) Центральное лесничество
2) Участковое лесничество
3) Номер квартала
4) Площадь (суммируется из площадей составляющих выделов)
5) Запас на квартале (сумма по всем запасам составляющих выделов)
Пример вкладки «Общая информация»:

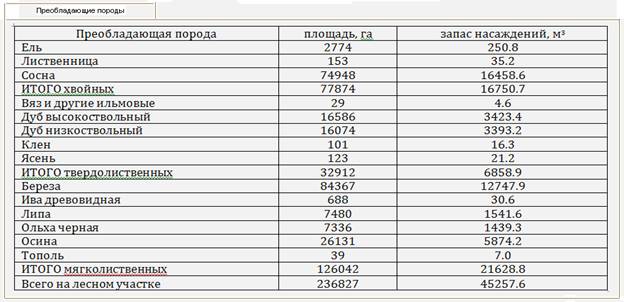

2. Преобладающие породы
Распределение площади и запасов лесных насаждений по преобладающим породам
3. Группы возраста
Распределение площади и запасов лесных насаждений по группам возраста
4. Распределение лесов по целевому назначению
Распределение лесов по целевому назначению и категориям защитных лесов
5. Характеристика лесных и нелесных земель ЛФ
Такая закладка предусмотрена на уровне центрального лесничества в реализованной ГИС, но она пустая. Нужно вставить следующую таблицу:
Характеристика лесных и нелесных земель
Категории земель | Площадь, га | ||
ЛЕСНЫЕ ЗЕМЛИ | |||
Покрытые лесной растительностью: | лесные земли (естественного происхождения) | ||
лесные земли (искусственного происхождения) | |||
Не покрытые лесной растительностью: | Фонд лесовосстановления | - вырубки | |
- гари | |||
- погибшие древостои | |||
- прогалины, пустыри | |||
естественные редины | |||
лесные питомники, плантации | |||
несомкнувшиеся лесные культуры | |||
НЕЛЕСНЫЕ ЗЕМЛИ: | |||
болота | |||
воды | |||
дороги, просеки | |||
ледники | |||
пастбища | |||
пашни | |||
пески | |||
прочие земли | |||
сады, тутовники, ягодники | |||
сенокосы | |||
усадьбы и прочие |
Справочник прилагается
Уровень участкового лесничества:
Те же закладки что и в квартале. Суммирование площадей и запасов по всем кварталам, входящим в него.
Уровень центрального лесничества (данные из исходной БД):
1. Общие данные
Реализована.
НО! Данную закладку нужно перенести как информационную характеристику на уровень региона в целом и добавить как вторую закладку с названием «Общие сведения о лесничествах».
2. Структура ТУ-лесничества
Реализована. Но добавить общий итог площади и колонку с долями в процентах по каждому участковому лесничеству.
3. Распределение лесов по лесорастительным зонам и лесным районам
Реализована.
НО! Данную закладку нужно перенести как информационную характеристику на уровень региона в целом и добавить как третью закладку с названием «Распределение лесов по лесорастительным зонам и лесным районам».
4. Распределение лесов по целевому назначению
Структура как на предыдущем уровне. Из этой формы нужно убрать нижнюю часть (Распределение лесов … с кварталами).
6. Характеристика лесных и нелесных земель ЛФ
Структура как на предыдущем уровне
7. Преобладающие породы
Структура как на предыдущем уровне
8. Группы возраста
Структура как на предыдущем уровне
9. ООПТ
Такая закладка предусмотрена на уровне центрального лесничества в реализованной ГИС, но она пустая.
Пример таблицы с перечнем ООПТ:
Перечень особо охраняемых природных территорий лесничества
№ | Наименование ООПТ | Категория ООПТ | Вид ООПТ | Статус ООПТ | Участковое лесничество | Основание создания ООПТ | Цель создания | Режим охраны и использования | Площадь, га |
|
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|
1 | Участок соснового леса близ М. Выша | Памятник природы | Ботанический | Региональный | Ямбирнское | Решение Рязанского облисполкома от 01.01.2001 г. № 16 | Реликтовое насаждение сосны, место обитания серых цапель | Запрещаются сплошные рубки и изменение видового состава растительности, кроме мер по уходу | 18 |
10. Допустимые объемы изъятия древесины
Пример таблицы:
Допустимые объемы изъятия древесины
Хозяйства | Ежегодный допустимый объем изъятия древесины | ||||||||||||||
при рубке спелых | при рубке лесных насаждений при уходе за лесами | при рубке поврежденных | при рубке лесных насаждений на лесных участках, предназначенных для строительства, реконструкции | Всего | |||||||||||
площадь | запас | площадь | запас | площадь | запас | площадь | запас | площадь | запас | ||||||
ликвидный | деловой | ликвидный | деловой | ликвидный | деловой | ликвидный | деловой | ликвидный | деловой | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
Хвойные | |||||||||||||||
Твердолиственные | |||||||||||||||
Мягколиственные | |||||||||||||||
Итого | |||||||||||||||
БЛОК ДОГОВОР АРЕНДЫ
Значительная часть уже реализована.

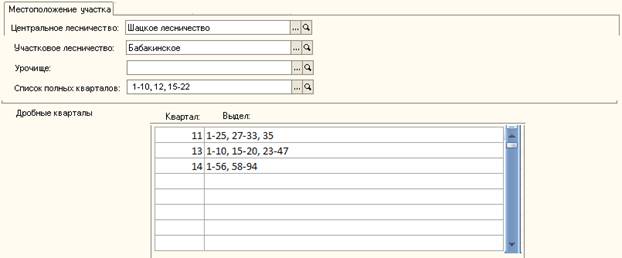

Необходимо создать вкладку «Местоположение участка» где предусмотреть интерфейс для формирования участка Аренды:
Доработка существующих вкладок:
Вкладка «Информация о предоставляемом в аренду (пользование) лесном участке»: Карта-схема лесного участка, предоставляемого в аренду – возможность загружать и выгружать графические файлы.
Убрать поля: Центральное лесничество, Кварталы.
Вкладка «Рассмотрение заявлений, экспертиза проекта лесного участка, подготовка приказа Департамента»:
Добавить управляющий элемент (кнопку) «Посмотреть документ» – при нажатии осуществляется загрузка файла с текстом проекта лесного участка.
Вкладка «Заключение договора аренды лесного участка»:
Добавить управляющий элемент (кнопку) «Посмотреть документ» – при нажатии осуществляется загрузка файла с текстом договора аренды.
Вкладка «Экспертиза проекта освоения лесов»:
Добавить управляющий элемент (кнопку) «Посмотреть документ» – при нажатии осуществляется загрузка файла с текстом договора аренды.
Вкладка «Лесная декларация»:
Добавить управляющий элемент (кнопку) «Посмотреть документ» – при нажатии осуществляется загрузка файла с текстом лесной декларации.
Вкладка «Отчет об использовании»:
Добавить управляющий элемент (кнопку) «Посмотреть документ» – при нажатии осуществляется загрузка файла с текстом отчета об использовании.
Формы ввода данных и отражения сведений об ООПТ
№ | Наименование ООПТ | Категория ООПТ | Вид ООПТ | Статус ООПТ | Участковое лесничество | Номера кварталов | Площадь, га | Основание создания ООПТ | Цель создания | Режим охраны и использования |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
1 | Участок соснового леса близ М. Выша | Памятник природы | Ботанический | Региональный | Ямбирнское | 71 | 18 | Решение Рязанского облисполкома от 01.01.2001 г. № 16 | Реликтовое насаждение сосны, место обитания серых цапель | Запрещаются сплошные рубки и изменение видового состава растительности, кроме мер по уходу |
Описания полей даны в файле «Справочник_ООПТ»
Интерфейс для формирования участка ООПТ:
Формы ввода данных «ВИДЫ ИСПОЛЬЗОВАНИЯ ЛЕСОВ»
Интерфейс формирования участка:
Справочник по видам использования лесов:
Виды использования лесов |
заготовка древесины |
заготовка живицы |
заготовка и сбор недревесных лесных ресурсов |
заготовка пищевых лесных ресурсов и сбор лекарственных растений |
ведение охотничьего хозяйства и осуществление охоты |
ведение сельского хозяйства |
осуществление научно-исследовательской деятельности, образовательной деятельности |
осуществление рекреационной деятельности |
создание лесных плантаций и их эксплуатация |
выращивание лесных плодовых, ягодных, декоративных растений, лекарственных растений |
выполнение работ по геологическому изучению недр, разработка месторождений полезных ископаемых |
строительство и эксплуатация водохранилищ и иных искусственных водных объектов, а также гидротехнических сооружений и специализированных портов |
строительство, реконструкция, эксплуатация линий электропередачи, линий связи, дорог, трубопроводов и других линейных объектов |
переработка древесины и иных лесных ресурсов |
осуществление религиозной деятельности |
иные виды, определенные в соответствии с частью 2 статьи 6 ЛК РФ. |
