Введение
Имеющиеся в настоящее время объемные книги по "КОМПАС-ГРАФИК" рассчитаны на систематизированное и детальное изучение этого графического редактора в последовательности "от команды к команде", что вряд ли возможно в условиях дефицита времени (50-60 часов), отведенного на освоение курса "Инженерная и компьюте-рная графика".
Предлагается методика обучения основам компью-терной графики в сжатые сроки путём поэтапного ре-шения задач выполнения графических элементов чер-тежа. Рассматриваются способы и технические приёмы соз-дания чертежей деталей в графической среде "КОМПАС". При этом новые команды осваиваются не в традицион-ной последовательности их систематического рассмот-рения, а в контексте конкретной геометрической задачи.
За 8-10 часов, пройдя путь от знакомства с рабочей средой "КОМПАС-ГРАФИК" до рабочего чертежа, студен-ты осваивают следующие технические основы компьютер-ного черчения:
· настройка свойств объектов чертежа (опреде-ление типов линий, цвета);
· вычерчивание простейших элементов, состав-ляющих основу изображения любого техниче-ского объекта, и их точное позиционирование;
· редактирование изображения (удаление, дуб-лирование, перемещение, отсечение и т. д.);
· особенности проекционного черчения;
· эффективная обводка контуров;
· рациональная простановка размеров;
· оформление чертежа (рамка, основная над-пись и т. д.);
· рациональная последовательность графичес-
ких построений при создании чертежа;
· использование готовых фрагментов чертежа и чертежа-прототипа.
В предлагаемых способах выполнения конкретного электронного чертежа на первый план ставится задача постепенной выработки навыков графических построений с помощью отдельных команд и технических приемов, а не использование широких возможностей рассматриваемого графического редактора.
С этой целью предлагается на первом этапе выпо-лнить следующие графические работы:
1. Чертеж детали "Валик".
2. Чертеж симметричной детали.
3. Сложный разрез.
Общие положения
Указанные графические работы традиционно выполняются в курсе "Инженерная графика". Вся необходимая инфор-мация для разработки чертежа детали изложена в [1].
Чертеж детали является её основным конструк-торским документом, основой всего технологического процесса изготовления и контроля. Основное требование к чертежам – ГОСТ 2.107-73.
Изображения на чертеже детали: виды, разрезы, сечения, – выполняют в соответствии с ГОСТ 2.305-68. [2]
Штриховку для обозначения материалов в сечениях (и разрезах) выполняют согласно ГОСТ 2.306-68. [3]
Размеры на чертеже проставляют согласно ГОСТ 2.307-68.
Основную надпись на чертеже заполняют по форме, установленной ГОСТ 2.104-68.
Построение чертежа «Валик»
Основные положения
Валик – деталь, имеющая широкое применение в различных механизмах. Функциональное назначение вала – передача крутящего момента другой детали, например втулке или зубчатому колесу (рис. 1).
Рис. 1

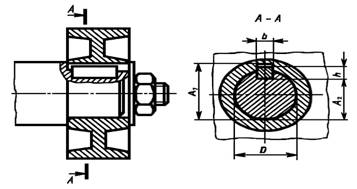

На рис. 2 показан чертёж соединения вала с наружной деталью.
Рис. 2
Валик – деталь, ограниченная преимущественно по-верхностями вращения (цилиндрическими, коническими, торовыми).
Пример некоторых кривых поверхностей, которыми могут быть ограничены детали, показан на рисунке 3.
Рис. 3
Графическое изображение вала на чертеже включает в себя (рис. 4):
· главный вид (фронтальная проекция), даю-щий наиболее полное представление о на-ружной форме детали;
· сечения, раскрывающие форму внутренних элементов детали (пазы, отверстия, выемки, проточки).
Рис. 4
Сечение – изображение, полученное в секущей плос-кости.
Сечения бывают вынесенными (рис. 5) и наложенными (рис. 6).
Рис. 5
Рис. 6
Вынесенные сечения предпочтительней.
Они бывают:
- вынесенными на след секущей плоскости;
· вынесенными в свободное поле чертежа и отмечаемые буквами русского алфавита.
Контур вынесенного сечения – сплошная основная линия.
Контур наложенного сечения – сплошная тонкая линия, причём контурные линии на месте расположения такого сечения не прерывают.
Примечание. Детали типа вал в продольных раз-резах оставляются нерассеченными, в противных случаях делаются местные сечения, необходимые для раскрытия отдельных элементов чертежа (рис. 5).
Основной механической операцией при изготов-лении вала является обработка на токарных и аналогичных им станках. В этом случае при обточке заготовки детали (например, кругом определённого диаметра) её ось зани-мает горизонтальное положение, а резец перемещается справа налево (рис. 7). Схема простановки размеров по-казана на рис. 8. На чертеже ставят диаметры и длины участков, измеряемые от некоторой базы (базы отмечены стрелками). Цепочку осевых размеров не замыкают: сво-бодным (незаданным) остаётся участок, точный осевой размер которого наименее важен.
Осевой размер дают с проточкой (L1), а затем – размер проточки (L2).
Рис. 7
Рис. 8
В конструкцию детали могут входить различные элементы: пазы, выемки и отверстия и др. (рис. 5).
Примечание. Если в секущую плоскость попадает отверстие или выемка цилиндрической формы, то на сечении контурную линию замыкают, то есть сечение выполняют как разрез.
Приведём некоторые операции изготовления эле-ментов.
Отверстия сверлят. Для получения конического от-верстия сначала сверлят отверстие по меньшему диаметру (рис. 9, а), затем развёртывают (рис. 9, б) развёртками данной конусности (одной или несколькими) для обеспечения заданной точности (рис. 9, в) и шероховатости.
а б в
Рис. 9
В случае необходимости выполняют зенковку (рис. 10, а, б) на заданную глубину. Аналогично делают цековку (рис. 10, в) по заданному диаметру и глубине.
а б в
Рис. 10

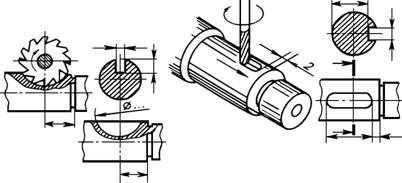

Для фрезерования паза под сегментную шпонку (рис. 11, а) нужно задать его размеры, диаметр фрезы и координату её оси. Применение пальцевой (концевой) фрезы для изготовления призматического шпоночного паза (рис. 11, б) требует задания размеров и положения паза.
а б
Рис. 11
На рис. 12, а показана обработка конического эле-мента детали, заданного диаметром и углом при вершине. Конический элемент может быть задан на чертеже (рис. 12, б) также конусностью: отношением разности диаметров к высоте
= (D-d)/h.
Примечание. Построение уклонов и конусностей смотри в [2].
а б
Рис. 12
На валиках и на подобных им деталях часто выпол-няют «лыски» – плоские срезы. Концевые «лыски» выпол-няют в виде площадки, параллельной оси, в основном для фиксации детали от проворачивания (рис. 13). «Лысок», как правило, делают две.
а б
Рис. 13
Основным изображением служит вид слева (рис. 13, а), на котором нанесён определяющий размер S2 «под ключ». Вид слева может быть сечением А-А (рис. 13, б).

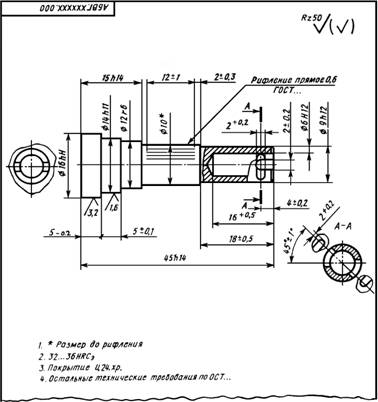

На рис. 14 показан фрагмент производственного чертежа детали «Вал».
Чертёж содержит всю необходимую информацию для изготовления детали:
· графические изображения (главный вид, местный вид, сечения);
· размеры, допуски и посадки;
· шероховатость;
· обработка поверхности (рифление);
· технические требования (текстовая информация).
Рис. 14
Вопросы и задания для самоконтроля
1. Что называют чертежом детали?
2. Типы линий, применяемые при выполнении чертежей.
3. Какой линией обозначают контур вынесенного сечения и контур наложенного?
4. Основные требования к простановке размеров.
5.Какие изображения включает чертеж детали «Валик»?
6. Что называют видом, сечением, какие они бывают?
7. Назовите элементы, которые могут входить в конструк-цию детали «Валик».
8. Приведите примеры технологических операций.
9. Какое сечение выполнено правильно?
10. Какое изображение соответствует сечению А-А?
ГРАФИЧЕСКАЯ РАБОТА
Задание. Выполнить чертеж детали «Валик»
Порядок выполнения задания
I этап
1.Получить у преподавателя задание на выпол-нение графической работы «Чертёж детали “Валик”».
2.По графическому условию (главному виду и ви-ду слева) определить:
- главный вид;
- геометрическую форму элементов детали, каки-ми сечениями они могут быть раскрыты.
3.Соблюдая компоновку, начертить тонкими лини-ями все изображения детали.
4.Показать работу преподавателю.
II этап
1.Учитывая геометрическую форму и технологию изготовления элементов детали, нанести на изображения все необходимые размерные линии.
2.Показать работу преподавателю.
3.Проставить размерные числа на проверенные ра-змерные линии.
4.Обвести чертеж, заполнить основную надпись.
5.Сдать работу преподавателю на оценку.
III этап
Приступить к выполнению графической работы: «Чертёж детали «Валик» в КОМПАС-ГРАФИК».
Перечень некоторых стандартов «Единой системы конструкторской документации»
.
ГОСТ 2.107-73 Основные требования к чертежам
ГОСТ 2.109-73 Правила выполнения чертежей деталей
ГОСТ 2.301-68 Форматы
ГОСТ 2.302-68 Масштабы
ГОСТ 2.303-68 Линии
ГОСТ 2.304-68 Шрифты чертежные
ГОСТ 2.305-68 Изображения – виды, разрезы, сечения
ГОСТ 2.307-68 Нанесение размеров и предельных отк-лонений
Библиографический список
, Алексеев черчение: Справочник. Л.: Машиностроение, 1986. Чекмарёв графика. М.: Высшая школа, 1988. Власов графика. М.: Маши-ностроение, 1979. Чекмарёв по машиностроитель-ному черчению. М.: Высшая школа, 1994.
