Компьютерносинтезированные широкоформатные цветные голограммы (КСШЦГ)
ФГУ Российский научный центр «Курчатовский институт»
совместно с ГОУ «Московский Государственный Технический Университет имени » (ГОУ МГТУ им. -на)
http://www. *****/
Краткое описание: КСШЦГ представляют собой совокупность субголограмм размерами 0,8 х 0,8 мм или 1,6 х 1,6 мм, каждая из которых в свою очередь содержит три цветных подсубголограммы.
Количество субголограмм и подсубголограмм может достигать нескольких миллионов.
Применяются в изобразительном искусстве, рекламе, дизайне, архитектуре при проектировании объектов, а также в качестве наглядных пособий в медицине, образовании - вообще везде, где нужно представить объемность объектов.
Ключевые конкурентные преимущества: широкоформатные цветные голограммы имеют следующие основные преимущества:
- наличие цветного изображения;
- наличие эффектов движения и анимации;
- большие размеры голограмм от A6 до 1м(высота) на 1.5м (ширина);
- возможность стыковки голограмм, что в перспективе может увеличивать размеры до 10м х 10м.
Научная значимость: Разработан метод изготовления ШФГ состоящий в поточечной голографической экспозиции с помощью специального импульсного лазера фоточувствительного наноматериала с размерами элемента разрешения от 20 нм до 200 нм, позволяющий получать полноцветные голографические изображения высокого разрешения., которые в свою очередь, заламинированы на высококачественный черный пластик.
Создана лазерная установка для получения КСШЦГ и разработан процесс получения КСШЦГ включающий:
- построение компьютерной модели объекта в программе 3D max studio;
- фотографирование объекта специально настроенной цифровой камерой для получения ракурсов, снятых под разными углами обзора.
- компьютерный синтез и пересчет изображений объекта в субголограммы.
- на лазерной установке поточечная экспозиция на фоточувствительном наноматериале отдельных субголограмм.
Основные технические параметры.
- размер субголограмм составляет 1,6мм для голограмм большого формата или 0,8мм для распечаток размером менее А1.
- скорость печати зависит от размера субголограмм, составляющих конечное изображение. Размер применяемых субголограмм - 1,6мм или 0,8мм. Скорость печати составляет соответственно 6,5часов/кв. метр и 24 часа/ кв. метр.

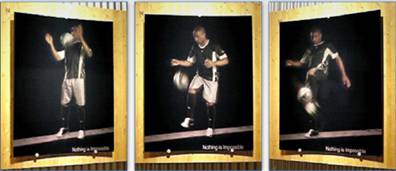

- при освещении всей голограммы галогенными лампочками воспроизводится цветное объемное изображение, которое кажется выступающим из голограммы на ~25% ее ширины и уходящим вглубь на ~75% ее ширины. Лампочки расположены для освещения голограммы под углом 40-45 градусов к ее нормали.
- угол горизонтального обзора голографического изображения достигает 100 градусов.
Примеры практического применения в отраслях РФ: КСШЦГ могут использоваться в следующих системах:
- системы отображения цветных трехмерных (объемных) изображений и видеоинформации (3D-системы), индивидуальные теле - и компьютерные дисплеи, включая медицинские трехмерные системы отображения рентгеновских снимков;
- в установках для целей рекламы, выставок и дизайна;
- в тренажерах систем управления сложными техническими комплексами, включая тренажеры авиационных комплексов и пунктов управления полетами, тренажеры атомных электростанций и атомных подводных лодок и др.;
- в лазерных оптико-электронных приборах и системах (ОЭПС) безопасности и контроля несанкционированного доступа при борьбе с терроризмом, в биометрических системах идентификации личности и в медицинских приборах, в системах идентификации подлинности документов;
- в системах записи и считывания сверхбольших объемов информации на основе цифровых голографических дисков;
- в голографических коллиматорных прицелах нового поколения для стрелкового оружия с оперативным прицеливанием в «движении» и набором прицельных знаков и шкал в виде голограмм с возможностью смены формы знака оптико-электронным способом без механических подвижек деталей и сканирования.
Стадия разработки:
1. Опытно-промышленное производство.
2. Опытное производство
Потребители продукции: Среди потребителей можно отметить следующих:
РНЦ «Курчатовский институт» (г. Москва), » (г. Москва), » (гМосква), (г. Москва), -С» (г. Переславь-Залесский, Ярославской обл.), (г. Санкт-Петербург).
Институт физики твердого тела (Черноголовка, Россия); Институт физики металлов Уральское отделение Российской Академии Наук (Екатеринбург, Россия); МГТУ им. Баумана (Москва), МИФИ (Москва).
География рынка сбыта:
1. Россия, Япония, США, Германия, Франция, Англия, Болгария.
Объём рынка сбыта, млн. руб: более 50 млн. руб.
Объем продаж, млн. руб.: более 100 млн. руб.
На внутреннем рынке: 60 млн. руб.
На внешнем рынке: 40 млн. руб.
Объём бюджетного финансирования, млн. руб: 4 млн. руб. в год.
Основной источник бюджетного финансирования: государственные контракты.
Внебюджетные источники финансирования:
В пределах 4-5 млн. руб. в год
