РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

RU

(11)

2094963

(13)

C1

(51) МПК 6  H05B41/18

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 05.11.2009 - прекратил действие

(21), (22) Заявка: /07, 04.05.1995

(46) Опубликовано: 27.10.1997

(56) Список документов, цитированных в отчете о
поиске: 1. Авторское свидетельство СССР N 1 кл. H 05 B 41/16, 19Авторское свидетельство СССР N 1 кл. H 05 B 41/18, 1991.

(71) Заявитель(и):
Московский государственный авиационный институт (технический университет)

(72) Автор(ы):
,
,
,
,

(73) Патентообладатель(и):
Московский государственный авиационный институт (технический университет)

(54) УСТРОЙСТВО ДЛЯ ПИТАНИЯ ГАЗОРАЗРЯДНЫХ ЛАМП

(57) Реферат:

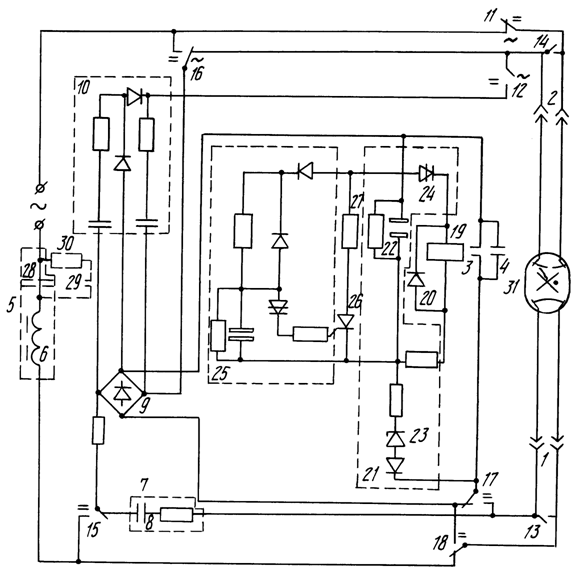

Использование: в светильниках с люминесцентными и бактерицидными газоразрядными лампами низкого давления, применяемых на производстве, транспорте, в медицине, сельском хозяйстве и в быту. Сущность изобретения: устройство содержит: ламповые розетки 1,2, стандартные контакты 3 с шунтирующим помехоподавительным конденсатором 4, первую токоформирующую цепь 5 с дросселем 6, вторую токоформирующую цепь 7 с конденсатором 8, выпрямитель 9 с диодно-конденсаторной схемой умножения напряжения 10, восемь ключей 11-18, обмотку управления 19 реле, зашунтированную обратным диодом 20, таймер 21 с интегрирующим конденсатором 22, входным 23 и выходным 24 пороговыми элементами, счетчик сигналов 25, управляемый ключ 26, резистор 27, компенсирующий конденсатор 28, вспомогательную управляемую пару 29, резистор 30, газоразрядную лампу 31. Устройство позволяет повысить реальный срок службы ламп за счет качественного и оптимального по времени предпускового прогрева накальных нитей, повышения надежности запуска лампы с помощью предразрядной ионизации и возможность использования ламп с оборванными одной или двумя нитями. 1 ил.
