Регулировка

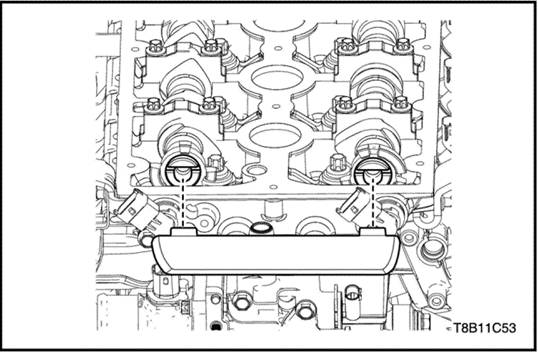

Для установки заднего блокировочного инструмента распредвала (KM-6628-A) совместите оба распредвала по горизонтали.

Подтвердите совпадение меток на звездочках обоих распредвалов.

Подготовьте правую половину блокировочного инструмента(KM-6340).

Примечание: Ее можно распознать по надписи "Right"

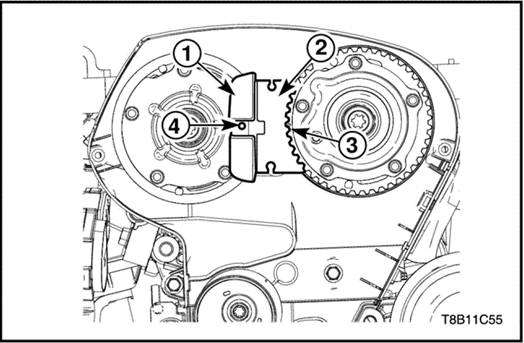

Выкрутите винты (1) и отделите переднюю панель (2) от правой части KM-6340.

Важно: Маркировка в виде метки (4) на звездочке распредвала впускных клапанов в ходе данного процесса не соответствует пазу на левой стороне KM-6340, но их расположение должно быть похоже на показанное.

Подтвердите, как показано, совпадение между меткой со стороны впуска (3) и меткой со стороны выпуска (4) на звездочках распредвалов.

Если совпадения не произошло, как показано, снимите звездочку распредвала и установите так, чтобы метки совпали. Смотри "Звездочка распределительного вала" в данном разделе.

Введите левую часть KM-6340(1) со стороны впуска в звездочку распредвала.

Введите правую часть KM-6340(2) со стороны выпуска в звездочку распредвала.

Внимание! Если пазы не совпали, поворачивайте коленчатый вал до тех пор, пока не добьетесь несомненного совпадения после снятия устройства для блокировки маховика KM-6625.

Подтвердите совпадение пазов между звездочкой коленчатого вала и крышкой.

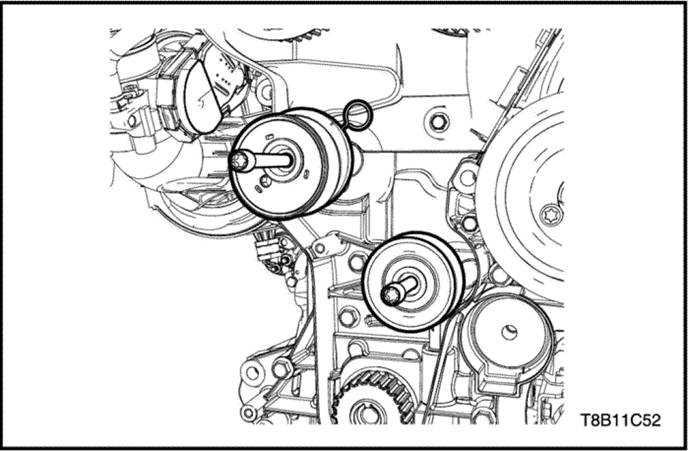

Установить натяжной ролик приводного ремня ГРМ.

Затяните болт натяжителя приводного ремня ГРМ до 50 Н•м (36,8 фунт-фута).

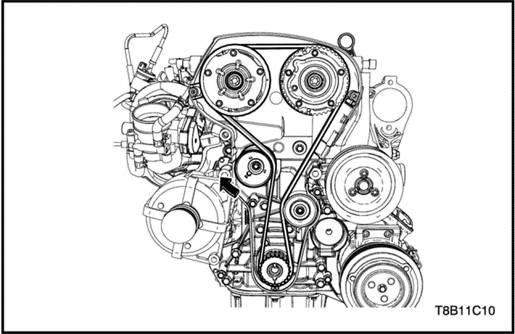

Установите приводной ремень газораспределительного механизма.

НЕ нашли? Не то? Что вы ищете?

Затяните болт натяжного устройства приводного ремня газораспределительного механизма с моментом затяжки 55 Н•м (40,6 фунтов на фут)

.

Установите регулятор приводного ремня газораспределительного механизма. Вытащите стержень для фиксации(KM-6333)(a).

Процедура установки

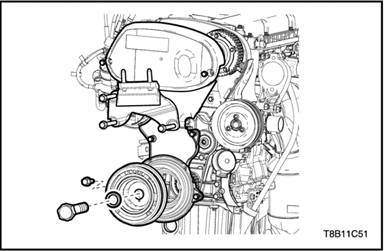

Установите центральную крышку приводного ремня газораспределительного механизма.

Установить нижнюю крышку приводного ремня ГРМ.

Затяните болты нижней крышки приводного ремня газораспределительного механизма с моментом затяжки 6 Н•м (53,1 фунтов на дюйм).

Установите кронштейн подвески двигателя.

Затяните болты кронштейна подвески двигателя с моментом затяжки 65 Н•м (47,9 фунтов на фут).

Установить верхнюю крышку приводного ремня ГРМ.

Затяните болты верхней крышки приводного ремня газораспределения с моментом затяжки 4 Н•м (35,4 фунтов на фут).

Установите шкив коленчатого вала так, чтобы пазы шкива коленчатого вала совпали.

Затяните винт шкива коленчатого вала с моментом затяжки 25 Н•м (18,4 фунтов на фут).

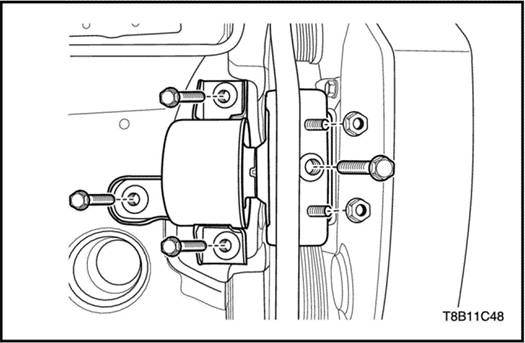

Установите подвеску двигателя. Следуйте пункту "Подвеска двигателя" в этом разделе.

Установить крышку головки цилиндров. Следуйте пункту "Подвеска двигателя" в этом разделе.

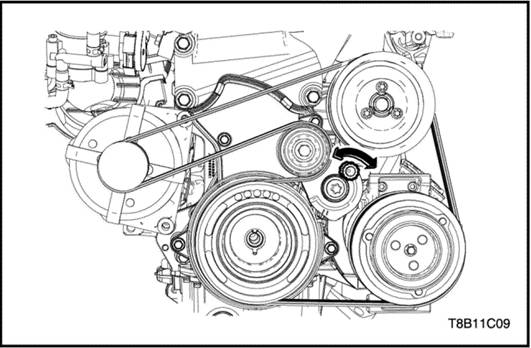

Установить ремень привода вспомогательных агрегатов. См. "Ремень привода вспомогательных агрегатов и натяжитель" в этом разделе.

Установите натяжное устройство ремня привода вспомогательных агрегатов. См. "Ремень привода вспомогательных агрегатов и натяжитель" в этом разделе.

Отверните призонный болт коробки передач.

Снимите приспособление для блокировки маховика (KM-6625) для блокировки коленчатого вала.

Установите призонный болт коробки передач.

Затяните призонные болты коробки передач с моментом затяжки 60 Н•м (44,2 фунтов на фут).

Снимите зажимное приспособление для двигателя (EN-48356).

Установить воздухоочиститель в сборе

Присоедините провод отрицательного вывода аккумуляторной батареи.
