Предложение (стр. 1 )

Куда :

Факс :

Кому :

От :

Дата : 27.01.2014

По вопросу : Коммерческое предложение по системе электроснабжения

Страниц : 7

Предложение

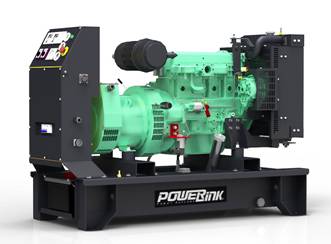

В качестве базовой модели ДГУ, предлагается модель PPL 12 производства PowerLink, вариант Compact c электрическим пультом управления (см. Спецификацию №1).

Данная модель в стандартной комплектации включает в себя:

ДВИГАТЕЛЬ

• Дизельный двигатель PowerLink (1500 об/мин).

• Четырёхтактный, с жидкостным охлаждением и прямым впрыском топлива.

• Система управления с механическим регулятором двигателя (обеспечивает поддержание частоты ±2,5%).

• Фильтр смазочного масла на полный расход.

• Стандартный воздушный фильтр.

• Стартер 12 В постоянного тока и зарядный генератор.

• Радиатор охлаждения для температуры воздуха до +50°С.

• Гибкие шланги топливной системы и ручной насос слива масла.

• Промышленный глушитель и стальные рукава.

• Аккумуляторная батарея (свинцово-кислотная), в том числе кабели.

• Руководство по эксплуатации на русском языке и принципиальные схемы.

ГЕНЕРАТОР

• Генератор PowerLink или Stamford.

С защитным экраном, каплезащищенный, бесщеточный, с вращающимся магнитным полем с самовозбуждением, 4-полюсный, с кожухом по IP23, с одним подшипником с саморегулированием, с автоматическим регулятором напряжения.

ОСНОВАНИЕ АГРЕГАТА

• Агрегат полностью установлен на прочной стальной раме.

• Между установочными опорами вибрирующих узлов (генератор, двигатель) и рамой установлены

амортизирующие подушки.

• Конструкция рамы основания включает топливный бак с указателем уровня топлива.

СИСТЕМА УПРАВЛЕНИЯ

• Пульт управления, контроля и защиты DSE 702 или PLC-920 установлен на раме агрегата.

• Автомат требуемой мощности с защитой по перегрузки и от короткого замыкания.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ДГУ

• Высокое качество, надёжность, долговечность и комплектное исполнение.

• Все дизель-генераторные установки проходят всесторонние испытания, в том числе испытания и контроль

при полной нагрузке, а также испытания всех функций системы управления и аварийного останова.

• Конструктивные решения с широким набором вариантов исполнения и принадлежностей, в том числе

шумозащитный кожух и передвижные установки на прицепах.

• Простота запуска и техобслуживания.

• Компактная конструкция: ДГУ данной серии меньше и легче других агрегатов своего класса.

Дизель-генераторы PowerLink от 10 – 26 кВт.

Модель	Двигатель	Выходное напряжение	Резервная мощность кВА	Резервная мощность кВт	Основная мощность кВт	Спецификация
PPL 12PX	PowerLink	230В	11	11	10	№1
PPL 15PX	PowerLink	230В	13	13	12	№2
PPL 20PX	PowerLink	230В	17.6	17.6	16	№3
PPL 30PX	PowerLink	230В	26	26	22	№4

Стоимость

Цены являются предварительными и указаны со склада в Москве и включают все пошлины и налоги, в том числе НДС.

Оплата

Оплата производится Заказчиком в рублях РФ. Предоплата составляет 50% стоимости оборудования. 50% стоимости оборудования оплачиваются по факту поставки.

Условия поставки

Заявленное Заказчиком оборудование поставляется в течение дней на склад в Москве с момента предоплаты в зависимости от наличия и сроков поставки. Сроки поставки могут изменяться в зависимости от загруженности производства и условий прохождения таможенного оформления. В значительном количестве установки есть на складе в Москве.

Инсталляция

Пуско - наладочные работы в стоимость комплекта оборудования не включены.

Гарантия

Гарантийный срок на поставляемое оборудование составляет:

- генераторные установки, используемые в качестве резервного источника электроснабжения - 12 месяцев с момента проведения пуско-наладочных работ, но не более 15 месяцев со дня отгрузки со склада Поставщика или 500 часов наработки, в зависимости от того, какое событие наступит раньше;

- генераторные установки, используемые в качестве основного источника электроснабжения - 12 месяцев с момента проведения пуско-наладочных работ, но не более 15 месяцев со дня отгрузки со склада Поставщика или 1000 часов наработки, в зависимости от того, какое событие наступит раньше.

Сервисное обслуживание осуществляется по отдельному договору с Заказчиком.

Спецификация №1

Пункт	Наименование	Цена, USD	Кол.	Итого, USD
1	Дизель-генераторная установка: PowerLink PPL 12	6130	1	6130
	Технические характеристики				Выходная мощность (при cos φ=1)	10 кВт – основного применения 11 кВт – резервного применения
					Потребление топлива при 75% нагрузке	2,7 л/час
					Встроенный топливный бак	90 л
					Производитель двигателя	PowerLink 3D1.5CG/PX385G
					Тип двигателя	дизельный, 3-х цилиндровый, рядный, водяного охлаждения.
					Частота вращения	1500 об/мин
					Тип электрогенератора	PowerLink, 1-х фазный, одноопорный, с самовозбуждением и саморегуляцией, бесщеточный. 100% медный
					Выходное напряжение	Переменное, 230 В - 50Гц
					Стабильность выходного напряжения	± 1,5%
					Стабильность выходной частоты	± 2,5%
					Габариты (открытая / кожух)	1460х700х1100 / 1932х898х1310мм
					Вес в сухом состоянии (открытая / кожух)	550 / 738 кг
2	Пульт управления DSE 702 / PLC-920 с функциями защиты установки	станд	1	0
3	Измерительные приборы выходного напряжения. Указать уровня топлива установленный на пульте. Ключ запуска. Счетчик моточасов	станд	1	0
4	Автомат защиты с ручным приводом	станд	1	0
5	Аккумуляторная батарея	станд	1	0
6	Стандартный низкошумный глушитель	станд	1	0
7	Гибкий переходник на выхлопную трубу	станд	1	0
			6130

Спецификация. Некоторое дополнительное оборудование
