3.10 Анализ работы диспетчерских служб теплоснабжающих (теплосетевых) организаций и используемых средств автоматизации, телемеханизации и связи

Диспетчерская служба осуществляет круглосуточное оперативно-диспетчерское управление:

- ведет требуемый режим работы тепловой сети;

- производит пуски, остановы и переключения теплофикационного

оборудования;

- организует локализацию аварий и восстановление режима работы системы

теплоснабжения;

- проводит испытания тепловых сетей;

- участвует в организации подготовки и производства ремонтных работ. Статистика отказов тепловых сетей (аварий, инцидентов) за последние 5 лет представлена в таблице 3.3.

Таблица 3.3

Аварийно-восстановительные работы	Кол-во отказов
Дефект на оборудовании тепловых сетей	1419
Текущий ремонт	116
Ремонт арматуры	300
Отключение газа	34
Отключение воды	135
Отключение электрической энергии	1044
Дефект на оборудовании потребителя	301
Текущий ремонт на оборудовании котельной	44
Неисправность оборудования котельной	70

В большинстве случаев, причиной отказов является износ и ветхость трубопроводов тепловых сетей.

Среднее время, затраченное на восстановительные работы – 3 часа 14 минут.

Анализ тенологических нарушений (функциональных отказов) за период с гг. приведен в таблице 3.4.

Таблица 3.4

Анализ технологических нарушений (функциональных отказов) за период гг.

Районы	2008 г.	2009 г.	2010 г.	2011 г.	2012 г.	2013 г.
Общее количество	61	87	179	107	103	104
Район №1	9	8	14	5	4	7
Район №2	14	12	44	25	14	16
Район №3	4	37	84	44	41	49
Район №4	11	15	14	14	21	19
Район №5	7	3	23	19	23	13
Район №6	16	2	объединен с 5ым районом	объединен с 5ым районом	объединен с 5ым районом	объединен с 5ым районом
Район №7	-	10	объединен со 2ым районом	объединен со 2ым районом	объединен со 2ым районом	объединен со 2ым районом
Экономический ущерб	631,01 тыс. руб.	222,96 тыс. руб.	871,48 тыс. руб.	622,41 тыс. руб.	1040,17 тыс. руб.	233,76 тыс. руб.
По причинам нарушений	Изменение свойств материалов в процессе эксплуатации 37,3 %. Естественный износ 29,8 %.	Естественный износ 88,6%. Некачественный ремонт 10,3%.	Естественный износ 53,5%. Изменение свойств материалов в процессе эксплуатации 20,5%.	Естественный износ 57%. Изменение свойств материалов в процессе эксплуатации 21%.	Естественный износ 44,9%. Изменение свойств материалов в процессе эксплуатации 29%. Дефекты строительства и монтажа 23,4%.	Естественный износ 57%. Изменение свойств материалов в процессе эксплуатации 19,6%. Дефекты строительства и монтажа 11,3%.
По виновникам нарушений	Энергетическая организация системы ЖКХ 39,3%. Строительно-монтажная организация 31,1%.	Организация-потребитель 36%. Энергетическая организация системы ЖКХ 34,4%.	Энергетическая организация системы ЖКХ 55,3%. Строительно-монтажная организация 20,7%. Организация-потребитель 11,2%.	Энергетическая организация системы ЖКХ 76,6%. Другие организации 3,7%.	Энергетическая организация системы ЖКХ 67%. Строительно-монтажная организация 23,3%.	Энергетическая организация системы ЖКХ 71,3%. Строительно-монтажная организация 16,7%.
По характеру повреждения	Трещина, свищ 69,8%. Эрозийный износ 20,6%.	Трещина, свищ 53,4%. Эрозийный износ 33,4%.	Эрозийный износ 50,9%. Трещина, свищ 39,9%.	Эрозийный износ 43,3%. Трещина, свищ 45,9%.	Эрозийный износ 49,6%. Трещина, свищ 38,8%.	Эрозийный износ 48,6%. Трещина, свищ 32,5%.
По диаметру трубопроводов (мм)	159 мм 16,7% 57 мм 15% 108 мм 13,3%	89 мм 20,7% 159 мм 18,4% 76 мм 12,7%	89 мм 23% 108 мм 19,1% 57 мм 15,6%	89 мм 21,5% 159 мм 11,2% 57 мм 10,3%	108 мм 18,4% 89 мм 23,3% 76 мм 12,6%	108 мм 23% 89 мм 15% 57 мм 14% 76 мм 14%

3.11 Описание основных схем присоединения потребителей к тепловым сетям

Присоединение потребителей к тепловым сетям в городе Вологде осуществляется через центральные и индивидуальные тепловые пункты (далее по тексту – ЦТП и ИТП соответственно).

На территории города Вологды находится 4 ЦТП, участвующих в системе теплоснабжения г. Вологды (на балансе МУП «Вологдагортеплосеть»):

1. ЦТП, расположенный по ул. Преображенского.

2. ЦТП, расположенный по ул. Присухонская.

3. ЦТП, расположенный по ул. Монастырская.

4. ЦТП, расположенный по ул. Мелиораторов п. Прилуки.

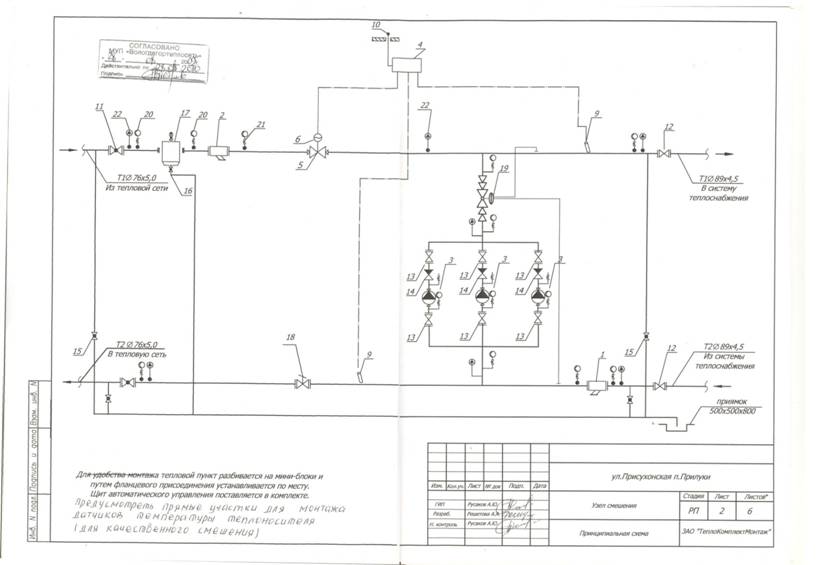

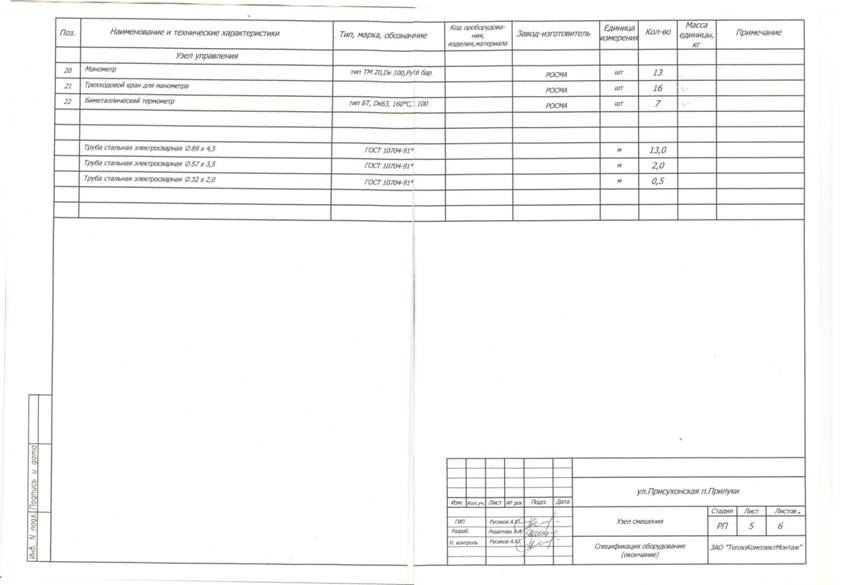

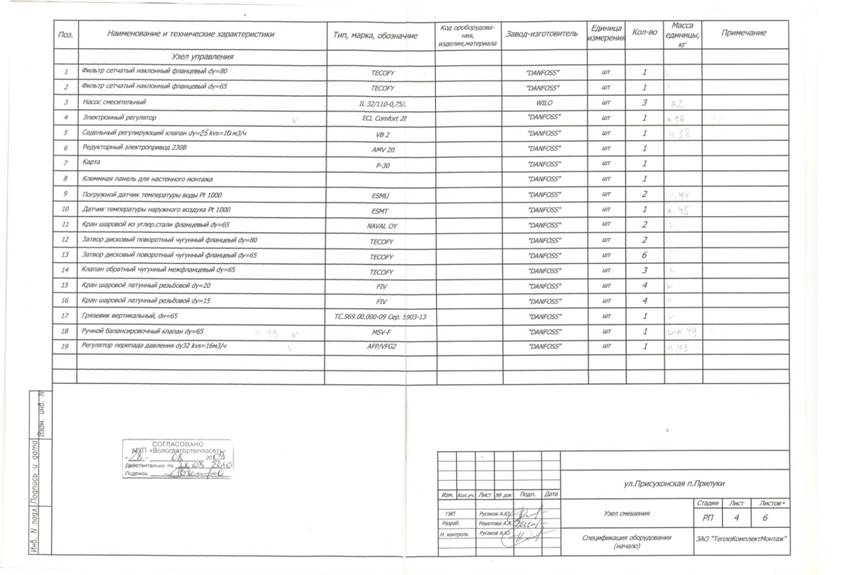

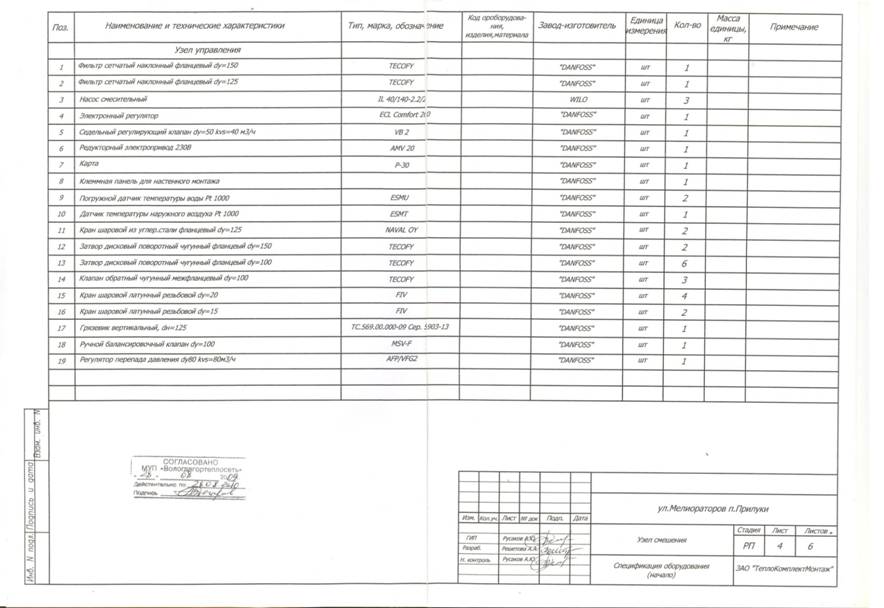

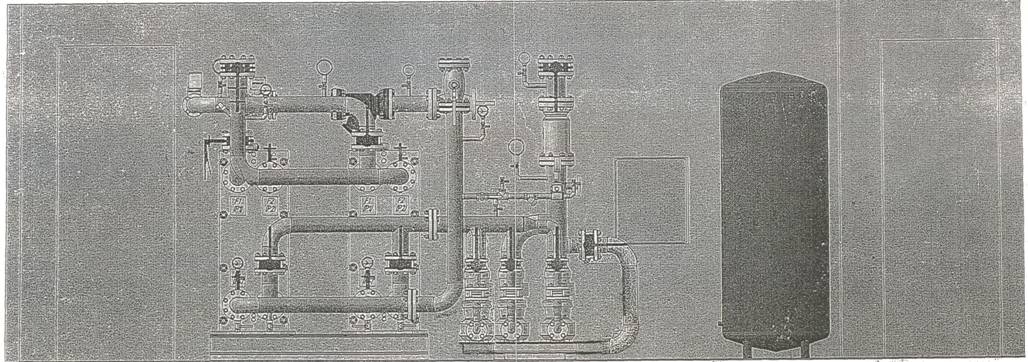

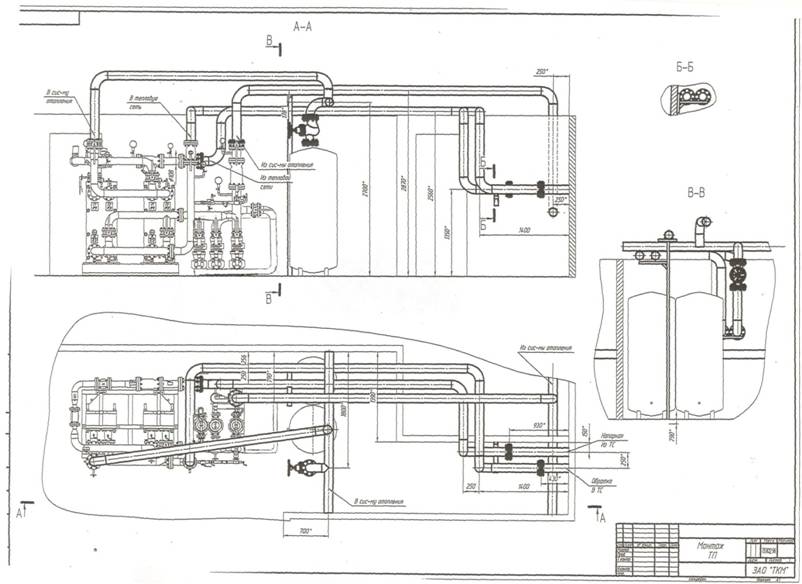

1. ЦТП, расположенный по ул. Преображенского

2. ЦТП, расположенный по ул. Присухонская

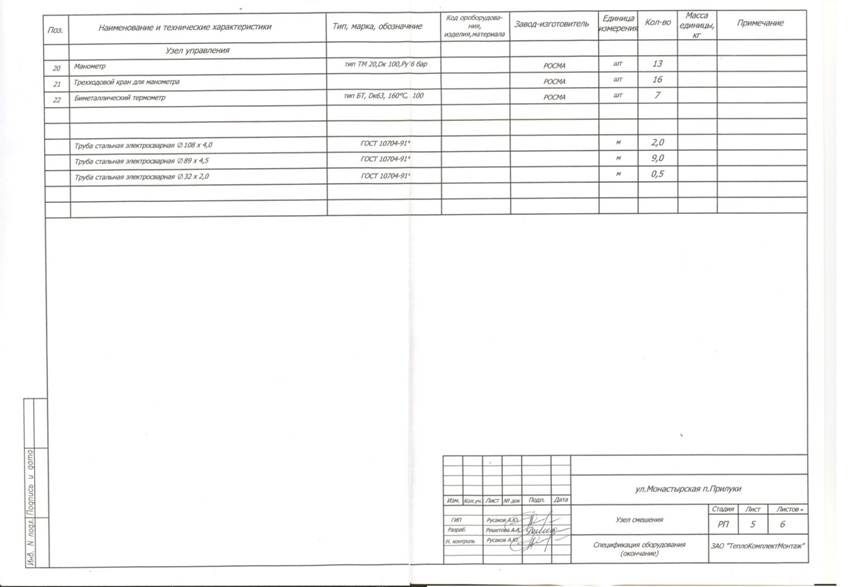

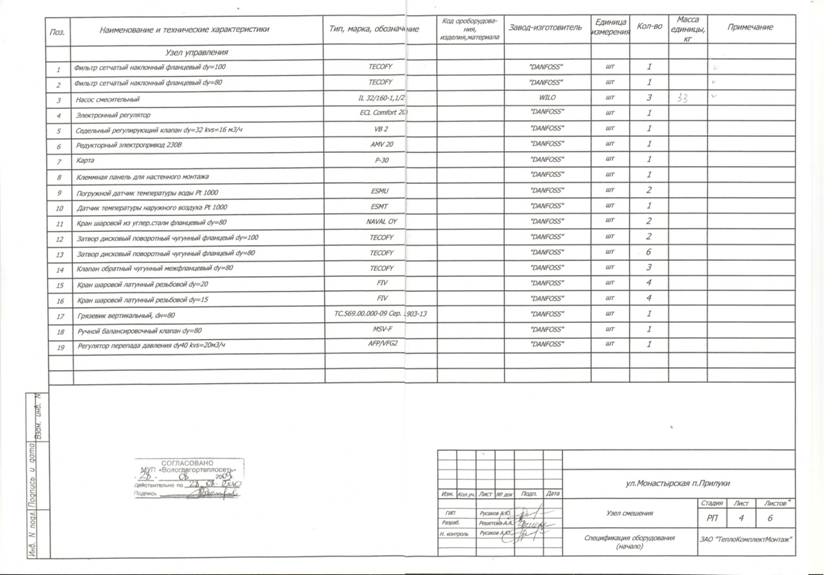

3. ЦТП, расположенное по ул. Монастырская

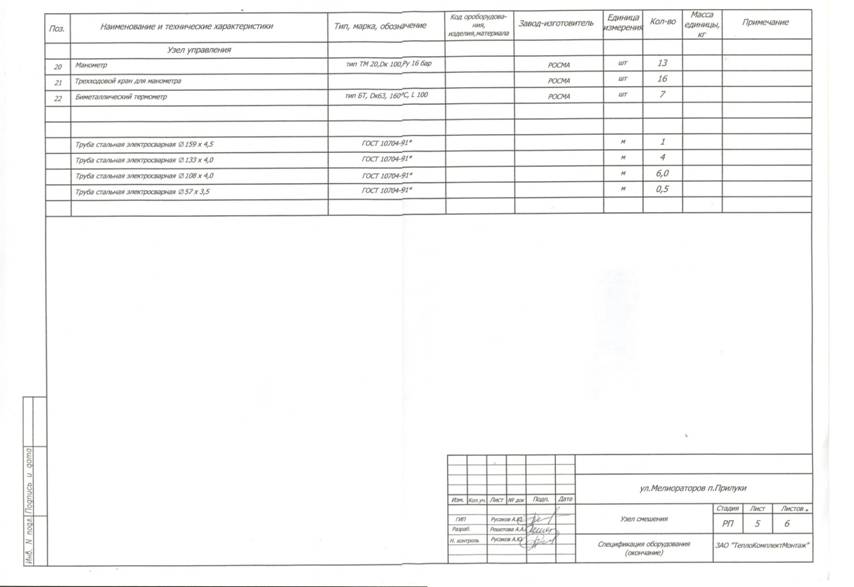

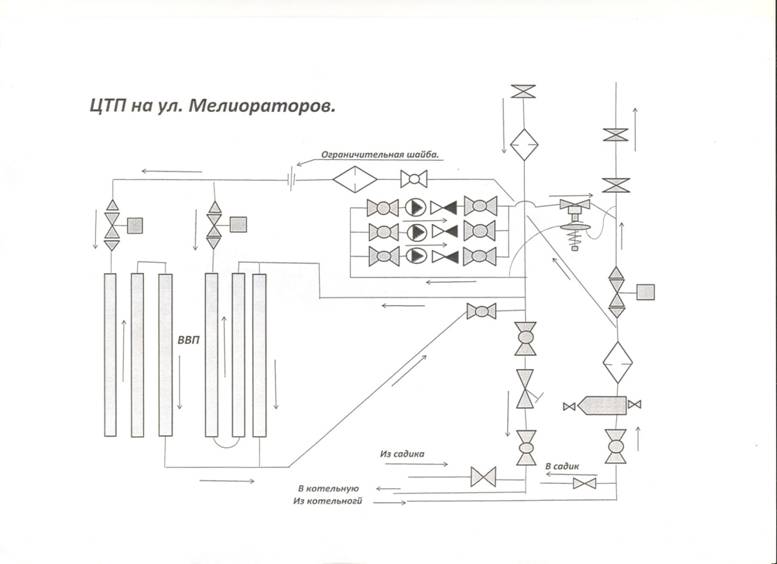

4. ЦТП расположенный по ул. Мелиораторов п. Прилуки

Типы присоединений теплопотребляющих установок потребителей к тепловым сетям г. Вологда следующие:

- Потребитель с двухступенчатым смешанным подключением подогревателей ГВС и элеваторным присоединением СО

- Потребитель с двухступенчатым смешанным подключением подогревателей ГВС и насосным присоединением СО и СВ

- Потребитель с параллельным подключением подогревателей ГВС и элеваторным присоединением СО

- Потребитель с параллельным подключением подогревателей ГВС и насосным присоединением СО и СВ

- Потребитель с параллельным подключением подогревателей ГВС и независимым присоединением СО и СВ

- Потребитель с параллельным подключением подогревателя ГВС и элеваторным присоединением СО

Условные обозначения, принятые при изображении схем тепловых пунктов:

1. ГВС - система горячего водоснабжения;

2. СВ - система вентиляции;

3. СО - система отопления;

4. РР – Регулятор расхода;

5. РТ - регулятор температуры;

6. ТСО - теплообменный аппарат на систему отопления;

7. П1СТ – подогреватель - теплообменный аппарат 1-ой (нижней) ступени;

8. П2СТ - подогреватель - теплообменный аппарат 2-ой (верхней) ступени;

9. СН – смесительный насос;

10. ЦНСО - циркуляционный насос системы отопления;

11. ЦНСГВ - циркуляционный насос системы горячего водоснабжения;

12. Э - элеватор;

13. ЦТП - центральный тепловой пункт;

14. МТП - местный тепловой пункт.

До настоящего времени отпуск теплоты от основного источника тепловой энергии города Вологды, которым является «ТГК-2» по Вологодской области, осуществляется по утвержденному на отопительный сезон температурному графику качественного регулирования 150/70 0С со срезкой на 115 0С.

В настоящее время, на большинстве ИТП используются элеваторы для присоединения систем отопления, что существенным образом ограничивает регулирование подачи тепла потребителям, особенно в периоды срезок температурных графиков. Кроме того, использование элеваторов предъявляет повышенные требования к гидравлическим режимам.

В период работы систем централизованного теплоснабжения в диапазоне верхней срезки температурного графика происходит плановый «недотоп» потребителей, подключенных по схемам с применением элеваторов. Потребители, подключенные по схемам с насосами смешения, оборудованные средствами автоматизации, и с достаточной поверхностью нагрева недостатка в тепле испытывать не будут, так как недостаток качества (температуры) теплоносителя будет компенсироваться его количеством.

Однако увеличение доли последних потребителей предъявляет к системе теплоснабжения жесткие требования:

- отпуск теплоносителя с источников тепла должен производиться по температурному графику без срезки (требование п.7.11 СНиП «Тепловые сети»); в противном случае, увеличение регулирования количеством теплоносителя в 1,5 - 2 раза от расчетного приведет к неудовлетворительным изменениям в гидравлических режимах работы сети;

- сетевые насосы на источниках тепла и подкачивающие насосы на насосных станциях должны быть оборудованы приводами с частотным регулированием для сглаживания колебаний расходов теплоносителя и поддержания необходимого гидравлического режима.
