КОМПЛЕКС МАШИН ДЛЯ ЗАГОТОВКИ СЕНА В РУЛОНАХ
Авторы: – руководитель отдела
– ведущий агроном
Важнейшей тенденцией развития сельскохозяйственной техники становится создание конструкций машин, позволяющих осуществлять принципиально новые технологии заготовки кормов и обеспечить благодаря этому повышение производительности труда и снижение потерь. Для получения высококачественного корма наряду с хорошими травостоями необходимо иметь специальный набор сельскохозяйственной техники, обеспечивающей своевременную, в короткий период, уборку трав на сено. К такой технике можно отнести – косилку-плющилку FC 302G, ворошилку GF-502, валкообразователь роторный GA 4121 GM, пресс-подборщик рулонный VB 2160, производства фирмы «KUHN».
Косилка-плющилка FC 302G полуприцепная предназначена для скашивания и плющения трав с укладкой в валок. Агрегатируется с тракторами мощностью 58,5 кВт (80 л. с.) на заднее навесное тягово-сцепное устройство энергосредства с частотой вращения ВОМ 1000 об/мин.

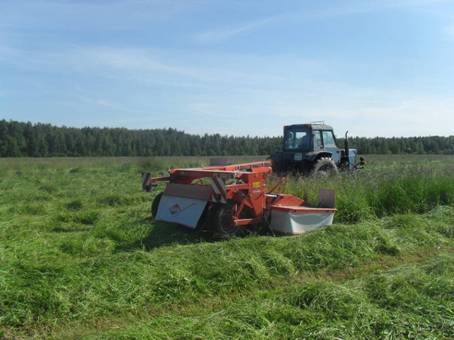

Рисунок 1. Косилка-плющилка FC 302G в агрегате с трактором
МТЗ-82 на кошении многолетних сеяных трав с укладкой в валок.
Крошение трав производится режущим брусом, имеющим шесть ротационных дисков с установленными на них ножами и элементами привода. Частота вращения дисков режущего аппарата составляет 2610 об/мин.
Плющение осуществляется ротором с закрепленными на нем цилиндрическими металлическими бичами и подвижной гребенчатой деки. Для образования валка установлены валкообразующие щетки.
Особенностью конструкции косилки-плющилки FC 302G является возможность ее перевода при выполнении технологического процесса посредством гидроцилиндра управления в правую или в левую стороны от энергосредства, что позволяет производить скашивание трав челночным способом. В транспортном положении косилка фиксируется от самопроизвольного опускания гидравлическими кранами гидросистемы.
Косилка-плющилка FC 302G выполняет технологический процесс кошения сеяных трав с укладкой в валок (рисунок 1) с рабочей скоростью 9,9 км/ч. Ширина захвата косилки составила 2,54 м¸ высота образуемого валка - 40 см, плотность валка - 14,5 кг/м3, высота среза - 6,3 см, потери при кошении отсутствуют. Производительность за час основного времени составляет 2,51 га.
Основные отказы при эксплуатации косилки-плющилки отмечены по излому ножей режущего бруса из-за наличия природных камней на полях.
Вероятность убрать сено, не попавшее под дождь, при провяливании скошенной травы в течение суток, в условиях Северо-Запада, составляет около 70%. Для обеспечения просушки и своевременной, в короткий период уборки трав на сено, можно применять ворошилку GF-502 и валкообразователь роторный GA 4121 GM.
Ворошилка GF-502 предназначена для вспушивания, ворошения и разбрасывания скошенных трав и сена, а также формирования двух небольших валков, чтобы уменьшить влажность сена при выпадении росы в ночное время.

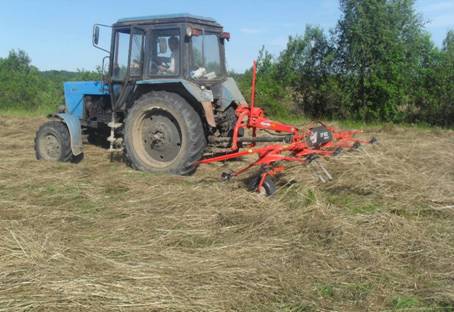

Рисунок 2. Ворошилка GF-502 в агрегате
с трактором Беларус 82.1 в работе на ворошении сена.
Ворошилка навешивается на трактор с помощью навесного устройства.
Ворошение производится роторами, состоящими из редуктора, граблин, опорных колес на пневматических шинах и механизмов регулировки угла разбрасывания. На каждом роторе установлено по 6 граблин, на каждой граблине по одному сдвоенному зубу, роторы опираются на опорные колеса.
Перевод роторов в транспортное и рабочее положения осуществляется гидроцилиндрами подъема и опускания.
Механизм привода роторов состоит из конического редуктора DUPLEX, карданной передачи, четырех редукторов на роторах и двух многопальцевых муфт DIGIDRIVE.
Особенностью конструкции ворошилки GF-502 является возможность ее работы в разных режимах путем снижения или увеличения скорости вращения роторов до необходимой с помощью редуктора DUPLEX. Для обеспечения работы ворошилки в разных режимах (режим формирования 2 валков; режим разбрасывания валков или ворошения сена по всей ширине захвата) переставляется карданный вал на разные хвостовики редуктора DUPLEX.
Ворошилка GF-502 выполняет технологический процесс вспушивания, ворошения и разбрасывания скошенных трав на сено (рисунок 2) с рабочей скоростью 10,0 км/ч. Ширина захвата ворошилки составила 4,94 м¸ высота проворошенной массы – 52,5 см, коэффициент вспушенности 2,7, загрязненность массы землей не наблюдалась. Производительность за час основного времени составляет 5,0 га.
Отказов за период эксплуатации ворошилки GF-502 не отмечалось.
Валкообразователь роторный GA 4121 GM предназначен для сгребания свежескошенной, провяленной травы, сена и соломы с формированием валка справа по ходу движения.

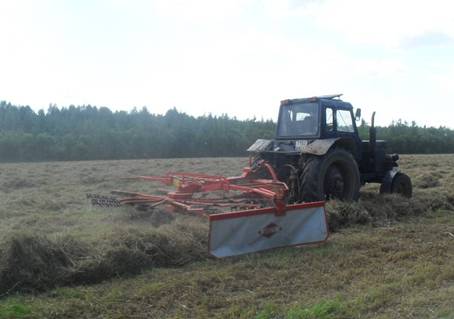

Рисунок 3. Валкообразователь роторный GA 4121 GM в агрегате
с трактором Беларус 80 в работе.
Формирование валков производится ротором, закрепленным на раму, выполненную из продольного бруса с трехточечным навесным устройством и установленным на ходовые колеса. Ротор имеет 10 граблин с механизмом регулировки высоты зубьев граблин относительно поверхности почвы. На раме имеется специальная площадка с отверстиями для установки снятых граблин в транспортном положении.
Особенности конструкции валкообразователя роторного GA 4121 GM:
- кулачковая направляющая группа, направляющие ролики и опора граблин работают в закрытом корпусе и не нуждаются в техобслуживании;
- конструкция граблин обеспечивает легкий монтаж и демонтаж.
Граблины снимаются с ротора путем их расшплинтовки пружинного шплинта, для перевода валкообразователя в транспортное положение снимаются 8 граблин и устанавливаются в специальные отверстия на раме.
Валкообразователь роторный GA 4121 GM в агрегате с трактором Беларус 80 (рисунок 3) производит сгребание сена в валки с рабочей скоростью 11,9 км/ч. Ширина валка составила 135 см, высота – 54 см, плотность 8,2 кг/м3, потери к урожаю – 1,4%, загрязненность массы землей не отмечалась. Производительность за час основного времени составляет 4,18 га.
Отказов за период эксплуатации валкообразователя роторного GA 4121 GM не отмечалось.
Пресс-подборщик рулонный VB 2160 предназначен для подбора из валков и прессования сена и соломы в рулоны с одновременной обмоткой шпагатом и состоит из рамы, колес опорных, подборщика, колес опорных подборщика, сницы, механизма обвязки, прессовальной камеры.

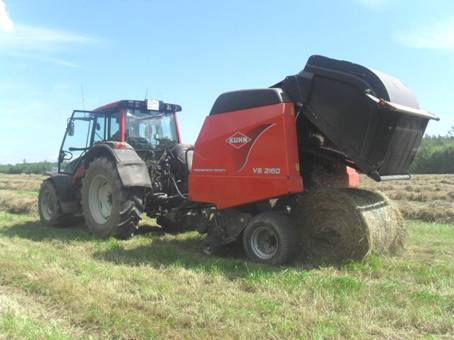

Рисунок 4. Пресс-подборщик рулонный VB 2160 в агрегате
с трактором Valtra 191 в работе.
Привод пресс-подборщика VB 2160 осуществляется от ВОМ трактора с частотой вращения 540 об/мин.
Особенностями конструкции пресс-подборщика VB 2160 являются:
- регулируемая прессовальная камера;
- управление пресс-подборщиком с помощью пульта управления Auto Plus, расположенного в кабине трактора.
Пресс-подборщик VB 2160 (рисунок 4) формирует рулоны длиной 120 см, диаметром 123 см, массой 187,5 кг. Полнота подбора составляет 98,7%, плотность сена в рулонах 133,9 кг/м3, расход шпагата составляет 0,21 кг/рулон или 1,13 кг/т. Производительность в час основного времени пресс-подборщика VB 2160 на подборе и прессовании сена составляет 8,89 т при скорости движения агрегата 5,43 км/ч.
Отказов за период эксплуатации пресс-подборщика VB 2160 не отмечалось.
Комплекс машин для заготовки грубых кормов фирмы «KUHN», Франция: косилка-плющилка FC 302G, ворошилка GF-502, валкообразователь роторный GA 4121 GM, пресс-подборщик рулонный VB 2160 соответствует требованиям сельскохозяйственного производства и рекомендуется к применению в Северо-Западной зоне.
