ВОЗДУХОРАЗДЕЛИТЕЛЬНАЯ УСТАНОВКА КжК─0,5

ОБЩИЕ СВЕДЕНИЯ

Воздухоразделительная установка КжК-0,5 предназначена для производства жидкого и газообразного технического кислорода, а также жидкого азота.

Работа установки возможна в 3-х основных режимах:

Режим I . Производство жидкого технического кислорода I-го сорта.

Режим II . Производство газообразного технического кислорода I-го сорта под давлением.

Режим III . Производство жидкого азота.

Возможна работа установки в режиме с одновременным получением газообразного и жидкого кислорода, а также с одновременным получением жидкого кислорода и жидкого азота.

При работе ВРУ в жидкостном режиме, ее суточная производительность составляет 13 тонн жидкого кислорода с удельными затратами электроэнергии 1,25 кВт.ч/кг.

При работе в режиме с получением газообразного кислорода суточная производительность – 18 тонн в пересчете на жидкий кислород с удельными затратами электроэнергии 1 кВт.ч/м3.

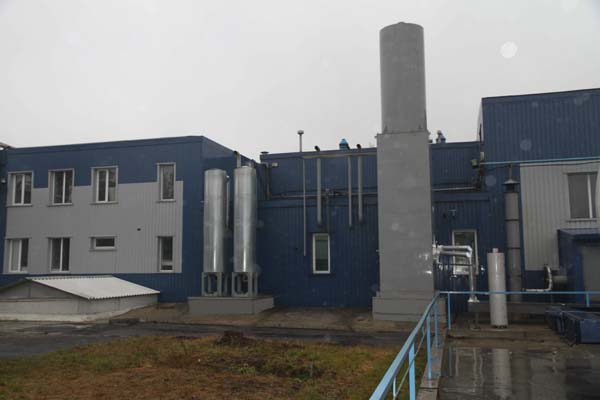

Кислородная станция на г. Полтава на базе ВРУ КжК-05

1. ОБЩИЕ ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ УСТАНОВКИ

Таблица 1

Наименование параметра	Значение параметра
	Режим I	Режим II	Режим III
1. Массовая (объемная) производительность установки в каждом из режимов, не менее:
Кислород жидкий, кг/ч	550
Кислород газообразный, м3/ч		570
Азот жидкий, кг/ч			550
2. Чистота продуктов разделения, % об. О2
Кислород жидкий и газообразный I-го сорта	99,7	99,7
Азот жидкий			1…0,0001
3. Давления продуктов разделения на выходе, кгс/см2 (изб.)
Кислород жидкий	0,4
Кислород газообразный		200
Азот жидкий			4
4. Массовая концентрация водяных паров в газообразном кислороде, соответствующая точке росы минус 70 0С, не более, кг/м3 (г/м3)	2,8 . 10-6 (2,8 . 10-3)
5. Установленная мощность токоприемников, кВт	819
6. Потребляемая электроэнергия, к Вт	680	580	680
7. Расход охлаждающей воды, м3/ч	120
8. Напряжение питания электродвигателя компрессора, кВ	6 или 10
9. Напряжение питания остального оборудования, В	380/220
10. Частота, Гц	50
11. Назначенный ресурс до остановки для отогрева, суток (не менее)	360
12. Длительность пускового периода, ч - из теплого состояния - из холодного состояния	6 0,75
13. Длительность отогрева, ч	6
14. Назначенный срок службы, лет	20
15. Средний срок службы до капитального ремонта, лет	8

2. Комплект поставки оборудования установки

Таблица 2

Наименование	Кол-во
1. Блок разделения в собранном виде в комплекте с насосом жидкого кислорода НЖ-0,2/20	1
2. Блок очистки	1
3*. Компрессор воздушный 4ВМ10-55/71 в комплекте с электродвигателем и пусковой аппаратурой	1
4. Влагоотделители	3
5. Теплообменник-ожижитель	1
6. Холодильная (водоохлаждающая) машина МКТ-20-2-0 с гидромодулем (насос вихревой консольный и бак)	1
7. Водяной теплообменник	1
8. Низкотемпературный холодильный агрегат АКР 25	1
9. Хладоновый теплообменник	1
10. Турбодетандерный агрегат, включая станцию смазки	1
11. Теплообменник безопасности	2
12. Испаритель быстрого слива	1
13. Электроподогреватель блока очистки	1
14. Комплект монтажных элементов	1 к-т
15. Комплект межблочной арматуры	1 к-т
14. Комплект запасных частей	1 к-т
16. Система контроля и управления, включая	1 к-т
16.1. Комплект датчиков контроля и приборов	1 к-т
16.2. Щиты управления электрооборудованием установки	1 к-т
16.3. Управляющий контроллер	1 к-т
16.4 Персональный компьютер с ЖК монитором	1 к-т
17. Комплект эксплуатационных документов	1 к-т

*) Возможна комплектация установки воздушным компрессором 4ВМ10-50/71 с 5%-ным снижением производительности.

В комплект поставки установки не входят:

· Здания и сооружения.

· Грузоподъемные механизмы.

· Освещение, вентиляция, отопление.

· Межблочные трубопроводы.

· Опоры трубопроводов.

· Межблочные кабельные лотки.

· Силовые кабели и межблочные кабели КИП и А.

· Силовые распределительные и пусковые шкафы.

· Противопожарная система.

· Система охлаждения воды и трубопроводы.

· Теплоизоляционные материалы.

· Расходные материалы.

· Криогенные емкости для хранения жидких продуктов разделения.

· Наполнительные рампы.

Гарантийный срок на поставляемое оборудование, при условии правильной его эксплуатации, с учетом использования комплекта ЗИП составляет 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев, со дня поставки оборудования.

3. МОНТАЖ И РАЗМЕЩЕНИЕ ОБОРУДОВАНИЯ

Оборудование установки КжК-0,5 поставляется в виде блоков и агрегатов высокой заводской готовности. Монтаж межблочных аппаратов и арматуры; подсоединение системы предварительного охлаждения и привязка к сети распределения продуктов разделения воздуха выполняются специализированными монтажными организациями.

Шеф-монтаж оборудования, пуск и наладку установки осуществляют специалисты ПКФ «Криопром» по взаимной договоренности с Заказчиком.

Монтаж оборудования должен производиться по проекту, разработанному с учетом требований нормативно-технической документации. Проект должен пройти экспертизу промышленной безопасности

Рекомендуемый размер помещения машинного зала кислородной станции под установку КжК-0,5 составляет 18 х 18 м. Высота здания – 7,2 м. В здании должен быть предусмотрен мостовой кран грузоподъемностью не менее 5 т.

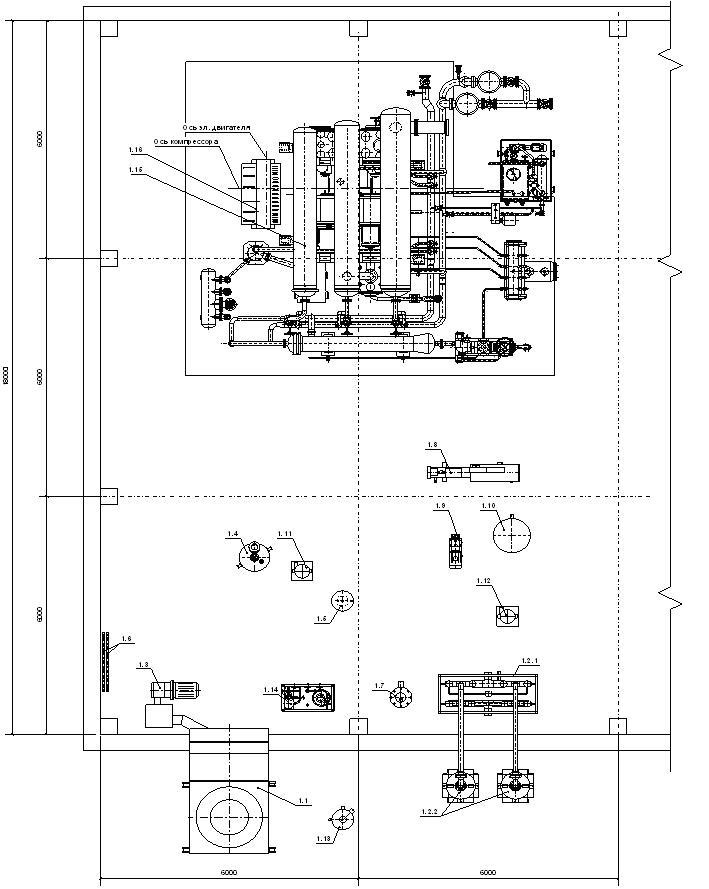

Рис.1. Рекомендуемый план расположения оборудования установки КжК-0,5

Оборудование установки КжК-0,5 в соответствии с рис. 1.

№ поз.	Наименование	Кол-во	Обозначение (чертеж, каталог)
1	Установка воздухоразделительная
	КжК-0,5 в составе:
1.1	Блок разделения	1	АК 0209.00.000
1.2	Блок очистки, в том числе:	1	АК 0911.000
1.2.1	Блок арматуры	1	АК 0908.200
1.2.2	Блок адсорберов	1	АК 0911.100
1.3	Насос жидкостной	1	АК 2375.00.000
1.4	Теплообменник	1	АК 3366.000
1.5	Теплообменник	1	АК 3419.000
1.6	Теплообменник	2	АК 3363.000
1.7	Электроподогреватель	1	АК 5108.000
1.8	Машина холодильная	1	1МКТ20-2-0
1.9	Насос водяной	1	Комплект 1МКТ20-2-0
1.10	Бак	1	АК 6513.000-02
1.11	Влагоотделитель	1	АК 5007.000
1.12	Влагоотделитель	1	АК 5008.000
1.13	Испаритель быстрого слива	1	АК 6735.000
1.14	Агрегат смазки	1	АК 5302.00.000
1.15	Компрессор воздушный 4ВМ10-55/71	1	317-117.000-00 ТЗ
1.16	Синхронный электродвигатель	1	СДКЗ К
