Ø Три активные частоты. Ø Мониторинг глубины залегания кабеля и протекающего тока, позволяющий оперативно осуществлять поиск ответвлений и параллельных трасс. Ø Малые габариты и вес (масса приемника – 650г, антенны – 650 г) обеспечивают комфортную работу в самых сложных условиях. Ø Автоматическая установка Ø Стрелочный индикатор Ø Контроль своего кабеля по направлению. Ø Инновационный метод фазовой детекции. Позволяет точно локализовать высокоомное повреждение кабеля. Ø Электропитание: широко распространенные Ni-Mh аккумуляторы типоразмера «АА». Ø Совместимость со всеми генераторами серии ПОИСК. | |
Особенности генератора ГК-310А-2 | |
Ø Встроенный аккумулятор, обеспечивающий до 8 часов работы. Ø Встроенный индуктор для работы в полевых условиях на любой частоте. Ø Ударопрочный электробезопасный корпус. Ø Два уровня мощности: 10 Вт и 2 Вт. Ø Автоматическое согласование с нагрузкой. |

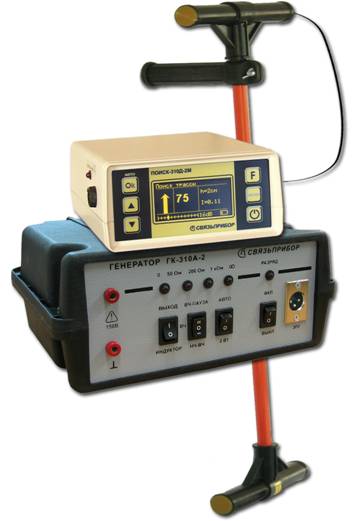

Технические данные ПОИСК-310Д-2
Активные частоты режим «ВЧ» | 2187,5 ± 1 Гц |
режим «НЧ» | 273,5 ± 0,5 Гц |
Чувствительность1 для активных частот, (не более) | |
при максимальном усилении | 20 мкВ |
при минимальном усилении | 50 мВ |
Полоса пропускания по уровню –3 дБ, (не более) | |
для частоты 2187,5 Гц («ВЧ») | 15 Гц |
для частоты 273,5 Гц («НЧ») | 2,5 Гц |
Максимально определяемая глубина залегания трассы | 6 м |
Точность измерения глубины | ±5%+10 см |
Точность отыскания | 10 см |
Поиск повреждения изоляции с переходным сопротивлением2 | 0 – 1 МОм |
Полоса приема в широкополосном режиме, (режим «ФОН») | 40 ¸ 8 000 Гц |
Время непрерывной работы, (не менее) | 16 ч |
Электропитание: | 4 шт. АА, Ni-Mh, 2,3 А/ч. |
Время зарядки аккумуляторов, (не более) | 4 ч |
Габаритные размеры прибора, (без сумки) | 138х68х187 мм |
Масса прибора, (включая аккумуляторную батарею, без сумки) | 0,65 кг |
Габаритные размеры антенны | 780х230х40 мм |
Масса антенны | 0,65 кг |
Технические данные ГК-310А-2
Рабочие частоты генератора | 2187,5 ± 1 Гц | |
273,5 ± 0,5 Гц | ||
Периодичность характерного сигнала | 1,18 с | |
Длительность паузы | 0,29 с | |
Диапазон автоматического согласования | ||
с сопротивлением нагрузки | 1 – 1000 Ом | |
«АВТО»3 | «2 ВТ»4 | |
Выходная мощность, (не менее) | ||
при сопротивлении нагрузки 1000 Ом | 10 Вт | 2 Вт |
при сопротивлении нагрузки 50 Ом | 2 Вт | 2 Вт |
«АВТО»3 | «2 ВТ»4 | |
Время непрерывной работы от | ||
встроенного аккумулятора в режиме «ВЧ-ПАУЗА», (не менее) | ||
при сопротивлении нагрузки 1000 Ом | 3 ч | 8 ч |
при сопротивлении нагрузки 50 Ом | 8 ч | 8 ч |
Время зарядки встроенного аккумулятора, (не более) | 12 ч | |
Питание: | ||
От сети переменного напряжения | 50 Гц 220 В ± 20%, | |
От встроенного аккумулятора | 12 В, 4,5 А/ч | |
Габаритные размеры прибора, (без сумки) | 233х102х176 мм | |
Масса прибора, (включая аккумуляторную батарею, без сумки) | 3,2 кг |
1 Минимальное напряжение рабочего сигнала на антенном входе приемника, при котором происходит полное отклонение стрелки индикатора (регулятор усиления в соответствующем положении).
2 Контактный или фазовый метод.
3 Выходная и потребляемая мощность зависят от сопротивления нагрузки и достигают максимального значения при 1000 Ом.
4 Выходная и потребляемая мощность не зависят от сопротивления нагрузки.
