Тиристорные преобразователи частоты (ТПЧ) до 3600 кВт.

1. Назначение тиристорного преобразователя ( ТПЧ )

Тиристорные преобразователи частоты серии ТПЧ предназначены для преобразования трехфазного тока промышленной частоты в переменный ток средней частоты. Применяются для питания колебательного контура индукционных плавильных печей и индукционных установок.

2. Условное обозначение тиристорного преобразователя ( ТПЧ )

ТПЧ - Х - Х - УХЛ 4



тиристорный преобразователь частоты

номинальная выходная мощность

преобразователя, кВт

номинальная выходная частота
преобразователя, кГц

климатическое исполнение

по ГОСТ и ГОСТ 15543.1-89

категория размещения по ГОСТ
и ГОСТ 15543.1-89

3. Характеристика тиристорных преобразователей ( ТПЧ)

№	Наименование	Номинальное напряжение на входе (U)	Номинальная мощность на выходе (кВт)	Диапазон частоты (Гц)	Диапазон изменения выходного напряжения (U)	Макс. допустимый ток на выходе (А)
1	ТПЧ-160-1,0	3х380	160		100-800	320
2	ТПЧ-160-2,4	3x380	160		100-800	320
3	ТПЧ-250-1,0	3x380	250		100-800	500
4	ТПЧ-250-2,4	3x380	250		100-800	500
5	ТПЧ-320-1,0	3x380	320		100-800	630
6	ТПЧ-320-2,4	3x380	320		100-800	630
7	ТПЧ-400-1,0	3x380	400		100-800	800
8	ТПЧ-500-1,0	3x380	500		100-800	1000
9	ТПЧ-630-1,0	3x380	630		100-800	1260
10	ТПЧ-630-1,0	3x690	630			700
11	ТПЧ-800-1,0	3x380	800		200-800	1800
12	ТПЧ-800-1,0	3x690	800			1000
13	ТПЧ - 1000-0,5	3x690	1000	300-800		1200
14	ТПЧ-1600-0,5	3x920	1600	300-800		1500
15	ТПЧ-3600-0,25	3х920	3600	120-300	300-2000	3 500

№	Наименование	Габарит (мм)	Вес (кг)	Номинальный расход охлаждающей воды (м3/ч)
1	ТПЧ-160-1,0	800*600*2000	400	1,5
2	ТПЧ-160-2,4	800*600*2000	400	1,5
3	ТПЧ-250-1,0	800*600*2000	450	2,0
4	ТПЧ-250-2,4	800*600*2000	500	2,0
5	ТПЧ-320-1,0	800*600*2000	500	2,0
6	ТПЧ-320-2,4	800*600*2000	550	2,0
7	ТПЧ-400-1,0	800*600*2000	580	3,0
8	ТПЧ-500-1,0	800*600*2000	620	4,0
9	ТПЧ-630-1,0	1600*600*2000	1000	5,0
10	ТПЧ-630-1,0	1600*600*2000	1000	5,0
11	ТПЧ-800-1,0	1600*600*2000	1100	6,0
12	ТПЧ-800-1,0	1600*600*2000	1100	6,0
13	ТПЧ-1200-0,5	1600*600*2000	1400	9,0
14	ТПЧ-1600-0,5	1600*600*2000	1700	12,0
15	ТПЧ-3600-0,25	2400*600*2000	2 500	27,0

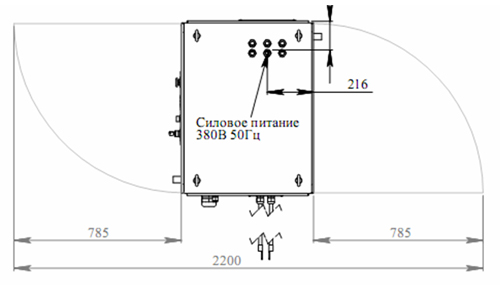

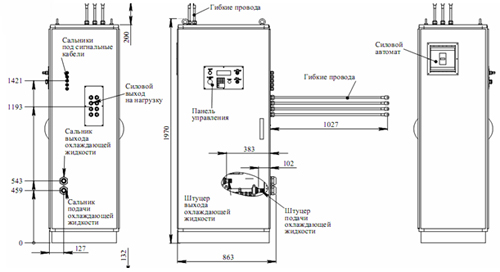

4. Габариты и присоединительные размеры тиристорного преобразователя (ТПЧ)



5. Условия эксплуатации тиристорного преобразователя ( ТПЧ)

№	Условие	Параметр
1	Закрытое помещение с температурой окружающей среды	от +5°С до +35°С (для исполнения УХЛ4) и от +5°С до +45°С (для исполнения ТС4);
2	Высота над уровнем моря не более:	1000 м;
3	Относительная влажность окружающего воздуха до:	80% при температуре +25°С (для исполнения УХЛ4) и 98% при температуре +35°С (для исполнения ТС4);
4	Окружающая среда:	Невзрывоопасная, не содержащая агрессивных газов и примесей, разрушающих изоляцию и металлы
5	Проточная вода внешнего контура охлаждения:	Отсутствуют примеси, образующие осадок. Не должны содержаться механические примеси и химически агрессивные соединения; жесткость воды – не более 3 мг-экв/л
6	Температура охлаждающей воды:	не должна быть ниже температуры окружающего воздуха в помещении более, чем на 15°С (во избежание появления росы).
7	Степень защиты по ГОСТ	IP55
8	Уровень радиопомех не должен превышать значений:	ГОСТ
