Об светодиодных лентах, источниках питания.
Типы, характеристики и способы применения.
Применение. В дизайне помещений используются все более новые технологии, и с каждым годом появляются новые. Одним из таких новых, и интересных решений является использование светодиодной ленты для подсветки некоторых элементов либо освещения в целом. Использование светодиодной ленты не ограничивается только дизайном помещений, ее также широко используют при тюнинге автомобилей, для подсветки бассейнов, фасадов, витрин магазинов, короче говоря применение светодиодной ленты неограниченно.
Устройство. Светодиодная лента представляет собой печатную плату, на которой устанавливаются светодиоды, на одинаковом расстоянии удаленные друг от друга. Один метр такой ленты может вмещать разное количество светодиодов – как 30,60, так и все 120. В соответствии с основными параметрами, ленты могут быть разных типов, что определяет их стоимость. Так, в соответствии с направленностью света светодиодная лента может быть лентой поверхностного свечения и лентой торцевого свечения. По цветопередаче они бывают монохромными и разноцветными (лента RGB). По способу крепления все ленты делятся на те, что могут монтироваться с использованием самоклеющейся основы 3М, либо на обычной основе. По назначению ленты могут быть предназначенными для помещений с повышенной влажностью, для обычных и тех, где необходим повышенный уровень герметичности.
Преимущества. Одним из основных преимуществ, благодаря которым светодиодная лента для подсветки потолка пользуется такой популярностью, является возможность выбора самых разных цветовых вариантов. Благодаря большому разнообразию цветов и оттенков удается реализовать самые интересные и необычные решения. А современные RGB многоцветные светодиодные ленты способны воспроизводить любой из оттенков существующего цветового спектра.
Немаловажно и то, что после установки ленты отсутствует необходимость в замене источника света. А из-за длительного срока эксплуатации, который насчитывает минимум 50 тысяч часов, данный тип подсветки является наиболее долговечным. Кроме того, такой вариант освещения позволяет в существенной мере понизить затраты на электроэнергию.
Для многих конструкций немаловажное значение имеет то, что лента обладает достаточно низкой рабочей температурой, поэтому может быть смонтирована в местах, где слишком узко или отсутствует вентиляция. Лента устанавливается без необходимости в использовании каких-либо специальных инструментов. Она хорошо гнется, поэтому может быть установлена в конструкциях самой разной формы.
Разновидности. По яркости свечения светодиодные ленты различают по размеру установленных в них светодиодов. В светодиодных лентах применяют светодиоды SMD3528 и SMD5050, размерами 3,5*2,8мм и 5*5мм соответственно. Светодиод SMD3528 имеет один кристалл, а SMD5050 три, соответственно и яркость свечения у светодиодов SMD5050 в три раза больше, чем у SMD3528.
Яркость свечения светодиодной ленты также зависит от количества установленных на ней светодиодов. Как правило это для SMD3528 60, 120, 240 штук на один метр, а для SMD5050 30, 60, 120 штук на метр. Соответственно, чем больше светодиодов в одном метре, тем дороже светодиодная лента. Ленты SMD3528 на 60 светодиодов и SMD5050 на 30 используются для легкой подсветки, SMD3528 на 120 светодиодов и SMD5050 на 60, для более сильной подсветки, а SMD3528 на 240 и SMD5050 на 120 можно использовать как освещение.
Степень защиты светодиодной ленты IP. То есть насколько защищена лента от внешнего воздействия как например пыль и влага. Тут можно разделить светодиодные ленты на три основных вида: незащищенные ленты, которые можно устанавливать например в комнате, защищенные силиконом, они защищены от влаги, их устанавливают например в ванной, и полностью защищенные, которые не пропускают ни влагу, ни пыль, их можно использовать на улице или в любых помещениях с повышенным уровнем влажности. Чем больше степень защиты, тем дороже стоит метр ленты.

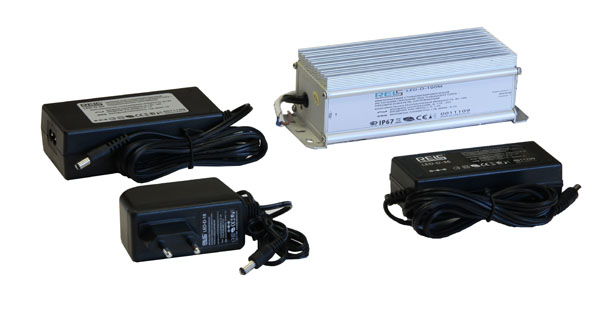

Напряжение питания светодиодных лент чаще 12V и реже встречается на 24V постоянного напряжения. Исходя из этого понятно, что для того, чтоб установить светодиодную ленту, понадобится еще кроме самой ленты, блок питания на 12V или 24V. Блоки питания бывают также как и лента трех видов по степени защиты: незащищенные от влаги и пыли, защищенные, они помещены в пластмассовый корпус, и полностью защищенные, блок питания в герметическом корпусе, который может работать и в воде, хотя лучше этого не делать.
 |

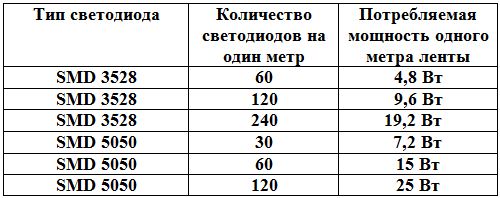

Блоки питания. Различают по их мощности. Мощность подбирают исходя от того, какую нагрузку необходимо подключить к блоку питания, в нашем случае - это мощность которую потребляет установленная светодиодная лента. Сколько мощности потребляет один метр ленты можно посмотреть в этой таблице.
Например нам нужно установить светодиодную ленту SMD3528 на 120 светодиодов/метр длиной 5 метров. Из таблицы видно, что потребляемая мощность одного метра ленты 9,6 Вт. Умножаем 9,6*5=48 Вт, плюс запас по мощности примерно 20%, итого 48+20%=57,6 Вт. Можно выбрать блок питания мощностью 60 Вт (можно и больше, меньше нельзя). При выборе блока питания нужно исходить из технических характеристик светодиодной ленты, которую Вы собираетесь приобрести в магазине, и подсчитывать мощность на месте, так, как у разных производителей параметры могут отличатся.
Не нужно забывать еще о одном параметре блока питания, это его размеры, то есть нужно заранее определится с местом его установки, и подобрать подходящий размер.

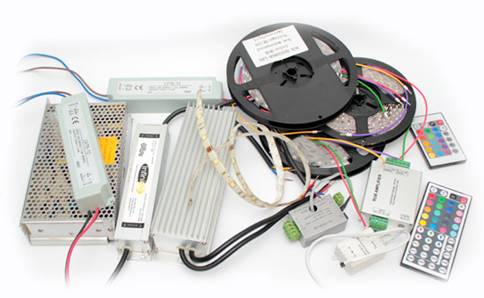

При выборе RGB светодиодной ленты кроме блока питания потребуется еще и контроллер. Контроллер - это устройство, которое на основе команды, полученной с пульта управления меняет цвет и яркость свечения светодиодной RGB ленты. То есть на вход контроллера подается напряжение с блока питания, а к выходу подсоединяется RGB лента. От функциональности контроллера будет зависеть, как будет светится RGB лента.
По характеристикам контроллеры также, как и блоки питания отличаются напряжением питания 12V или 24V, и мощностью светодиодной ленты, которую можно к нему подключить. По своим функциональным возможностям контроллеры бывают от самых простых с возможностью менять заданный цвет и яркость ленты, до более функциональных с возможностью плавной регулировки цвета (более 10000 цветов). При выборе контроллера для RGB светодиодной ленты нужно исходить из того, какие функции нужны Вам.
Установить светодиодную ленту не сложно, и вполне под силу любому, просто нужно знать, что, и как подсоединять, а также иметь минимальное представление о разновидностях и характеристиках светодиодных лент.
