Автоматизированный лабораторный практикум с возможностью удалённого доступа (АЛПУД) «Исследование структуры турбулентности термоанемометром» (АЛП-ИСТТ) |
|
Авторы: | , , |
Направление подготовки: | 553100 Техническая физика |
Дисциплина: | Физика специальная (механика жидкости и газа). Основы статистической теории турбулентности. |
Адрес ресурса: | http://www.cati.ru |
Контактная информация: | , ГОУВПО «МЭИ (ТУ)», тел. (0, E-mail: *****@***ru |
| |

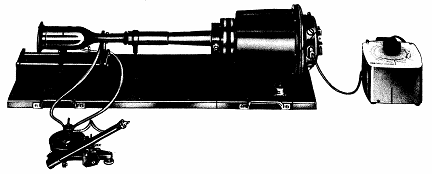

Состав АЛП-ИСТТ: аэродинамическая труба разомкнутого типа, термоанемометрической аппаратуры, автоматическое координатное устройство, комплект термоанемометрической аппаратуры, измерительная аппаратура стандарта PXI с встроенным компьютером, программное обеспечение в среде LabVIEW.
АЛП-ИСТТ содержит всю совокупность средств, необходимых и достаточных для выполнения автоматизированного лабораторного практикума с возможностью удалённого компьютерного доступа:
· справку по основам теории турбулентности, по методам и технике термоанемометрии;
· систему контроля знаний;
· систему удаленного доступа к лабораторному стенду;
· систему математической обработки результатов;
· выходной электронный протокол.
Объектом изучения является турбулентный поток воздуха в канале аэродинамической трубы разомкнутого типа. В ходе практикума для различных режимов (по расходу воздуха) производится эксперимент с измерением профиля скорости ламинарного и турбулентного потока. Для некоторых характерных областей в сечении канала опытного участка производится измерение осциллограмм турбулентного или перемежающегося сигнала термометрического датчика скорости потока, проводится корреляционный и спектральный анализ измеренных сигналов, оценка коэффициента перемежаемости.
Каждый учащийся в соответствии с заданием лабораторного практикума может самостоятельно:
ü задать режимные параметры эксперимента;
ü настроить программу перемещения датчика термоанемометра по сечению канала для измерения профиля осреднённой скорости;
ü установить датчик термоанемометра в любую точку потока;

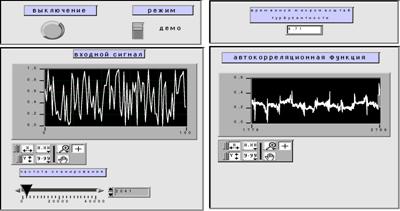

ü измерить и сохранить осциллограммы сигнала датчика термоанемометра;
ü произвести математическую обработку и анализ результатов измерений;
ü защитить результаты выполнения работы, ответив на контрольные вопросы.
Разработка АЛП-ИСТТ включена в учебно-методическое пособие
(, , Тонконогов моделирование течений идеальной и вязкой жидкости./Под ред. .-М.: Изд-во МЭИ, 2003, -64с.) и была представлена на международных выставках («Высокие технологии ХХI века», Москва, Экспоцентр, 2003. «Современная образовательная среда» -2003, 2004, Москва, ВВЦ).
