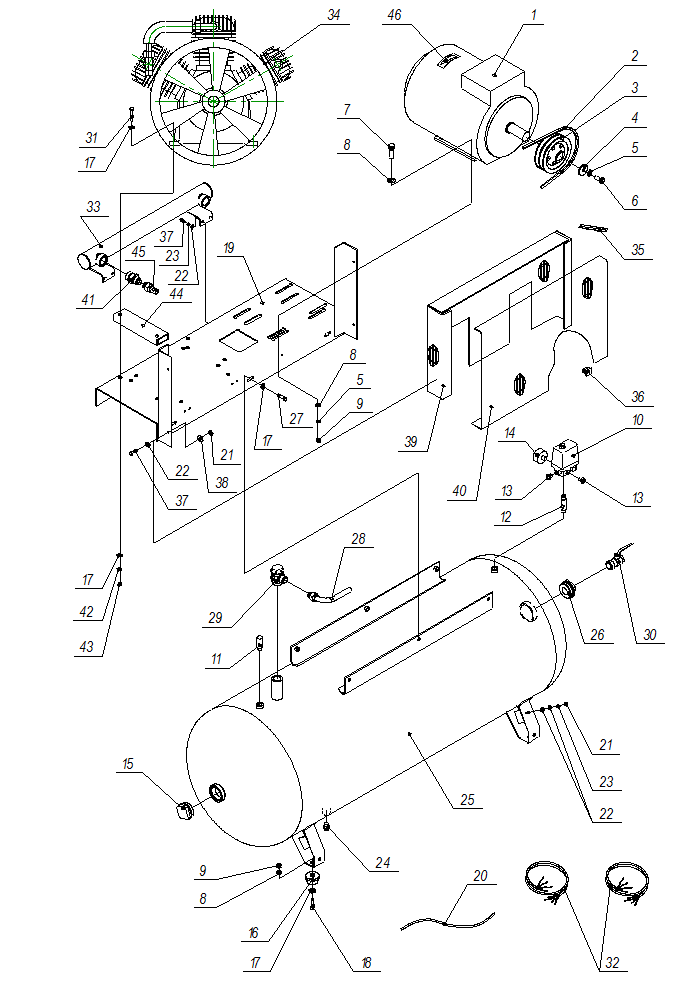

| 3140.00.00.000-01 КДС Каталог деталей и сборочных единиц | СБ4/Ф-500.W95/16 | 380 В, 50 Гц | 16 бар |

| 3140.00.00.000-01 КДС Каталог деталей и сборочных единиц | СБ4/Ф-500.W95/16 | 380 В, 50 Гц | 16 бар |
Поз. | Код. № чертежа | Наименование | Кол. |
1. |
() | Электродвигатель, 7,5 кВт | 1 |
2. | Ремень В2000 | 2 | |
3. | 3140.00.00.104-01 (3140.00.00.104-03) | Шкив | 1 |
4. | 3304.00.30.006 | Прижим | 1 |
5. | Шайба 10.65Г | 5 | |
6. | Болт М10х20 | 1 | |
7. | Болт М10х40 | 4 | |
8. | Шайба 10 | 12 | |
9. | Гайка М10 | 8 | |
10. | Прессостат MDR3 | 1 | |
11. | Клапан предохранительный | 1 | |
12. | 3101.00.00.201 | Переходник | 1 |
13. | 3101.00.00.203 | Заглушка | 2 |
14. | Манометр | 1 | |
15. | 3040.00.00.048 | Заглушка | 1 |
16. | Амортизатор | 4 | |
17. | Шайба 12 | 18 | |
18. | Болт М10х25 | 4 | |
19. | 3131.00.00.110 (3131.00.00.110-01) | Платформа | 1 |
20. | Трубка Rilsan | 1 | |
21. | Гайка М6 | 5 | |
22. | Шайба 6 | 10 | |
23. | Шайба 6, 65Г | 5 | |
24. | Конденсатоотводчик | 1 | |
25. | 3006.00.00.000-04 | Ресивер | 1 |
26. | 3106.00.00.021 | Переходник | 1 |
27. | Болт М12х30 | 6 | |
28. | 3140.00.00.220 | Воздухопровод | 1 |
29. | Клапан обратный | 1 | |
30. | Кран | 1 | |
31. | Болт М12х75 | 4 | |
32. | Провод | 2 | |
33. | 3138.00.00.130 | Коллектор в сборе | 1 |
34. |
| Блок поршневой | 1 |
35. | 3131.00.00.002 | Распорка | 1 |
36. | Защелка | 6 | |
37. | Болт М6х16 | 9 | |
38. | Шайба 6х18 | 9 | |
39. | 3138.00.00.200 | Основание | 1 |
40. | 3138.00.00.300 | Крышка | 1 |
41. | 3107.00.00.105 | Переходник | 2 |
42. | Шайба 12, 65Г | 4 | |
43. | Гайка М12 | 4 | |
44. | 3140.00.00.105 | Труба | 2 |
45. | 3140.00.00.230 | Воздухопровод | 1 |
46. | Указатель | 1 |
