4.9. ПРИМЕНЕНИЕ БУКВЕННО-ЦИФРОВЫХ ИНДИКАТОРОВ ДЛЯ РАЗРАБОТКИ МНОГОРЕЖИМНЫХ ПУЛЬТОВ УПРАВЛЕНИЯ

В § 3.5 рассмотрены некоторые вопросы проектирования структурных схем пультов управления изолированно от интерье­ра аппаратурного комплекса, в отрыве от всей системы отобра­жения информации.

Весь комплекс пультов управления в системе отображения информации выполняет задачу индикации информации по полу­ченным из вычислительной системы данным и выдачи реакции на них оператора, т. е. результатов трансформации в электри­ческие сигналы воздействия оператора на органы управления.

Использование для целей индикации полупроводниковых БЦИ позволило предложить ряд новых нетрадиционных решений для объектов с ограниченными площадями приборных досок и ограниченным временем реагирования на поступившую инфор­мацию.

В сложных аппаратурных комплексах каждый из режимов работы обслуживается своим специализированным пультом управления. Это объясняется тем, что на каждом из коммута­ционных элементов пульта (переключателе, кнопке-табло, тумб­лере) существует надпись (гравировка) с наименованием пара­метра. При воздействии оператора на любой коммутационный элемент наборного поля параметров пульта по надписи опера­тор знает наименование параметра, высвечиваемого на индика­торах, т. е. память на наименование параметра у режимных пультов управления — постоянная.

Количество режимных пультов растет с ростом сложности аппаратурного комплекса, с ростом количества режимов. При этом оператор работает в каждом режиме с одним пультом, обслуживающим именно этот режим, остальные пульты ему не нужны, они загружают его внимание сменой информации на них. Кроме того, большое количество пультов невозможно разместить в зонах удобной работы с ними. Поэтому появление информации на пульте может быть не сразу локализовано, не сразу может последовать реакция оператора.

НЕ нашли? Не то? Что вы ищете?

Рис. 4.22. Внешний вид кнопки-табло с использованием буквенно-цифровых индикаторов для обеспечения опера­тивной памяти на наименование па­раметра. Рядом размещен свето­фильтр, обеспечивающий повышение контрастности

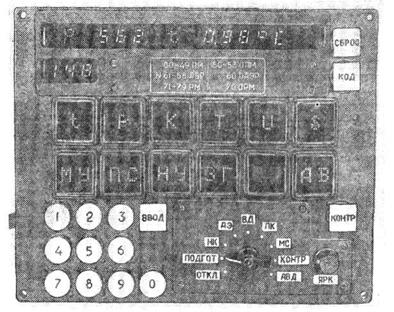

Рис. 4.23. Внешний вид многорежимного пульта управления

Применение БЦИ позволяет разработать кнопки-табло со встроенными в них индикаторами типа ЗЛС340А или ИПВ70А-4/5 Х7К и в зависимости от режима работы изменять наимено­вания на кнопках-табло. На рис. 4.22 представлен вариант такой кнопки-табло. Указанное техническое решение позволяет разра­ботать пульт управления, где на лицевой панели:

информационное поле индикаторов;

наборное поле цифр (для ввода в комплекс цифровых зна­чений параметров);

наборное поле переключателей режимов (для включения того или иного режима работы комплекса);

наборное поле параметров (кнолок-табло с размещенными в них БЦИ, т. е. кнопок-табло с оперативной памятью на наиме­нование параметра).

На рис. 4.23 представлен внешний вид многорежимного пуль­та управления. Работа такого пульта протекает следующим образом. Оператор переключателем режима включает выбран­ный им режим работы комплекса. При этом на кнопках-табло с размещенными в них БЦИ высветятся наименования (вместо гравировок на обычных кнопках-табло), соответствующие вы­бранному режиму. Воздействуя на эти кнопки-табло оператор вызывает на индикацию значения параметров, присущих наиме­нованиям кнопок-табло. При переходе на другой режим работы, который выбирается оператором нажатием другой режимной кнопки-табло, на кнопках-табло с БЦИ загорятся новые наиме­нования (надписи), соответствующие выбранному параметру.

Применение такого многорежимного пульта управления (МПУ) позволяет обслужить несколько развязанных во времени режимов работы комплекса электронным оборудованием и инди­каторами одного пульта управления. Кроме экономической целе­сообразности использования одного пульта вместо 8 — 10 ре­жимных пультов использование многорежимных пультов позво­ляет резко сократить занимаемую пультами площадь приборной доски, позволяет также разместить один такой пульт в месте удобной работы с ним.

Идея многорежимности может быть реализована по-дру­гому. Информационное поле БЦИ по сторонам обрамляется режимными кнопками-табло. Работа с таким многорежимным пультом протекает следующим образом. На экране информаци­онного поля вблизи его границ на БЦИ высвечиваются наиме­нования режимов или параметров. Воздействием оператора на одну из кнопок-табло, расположенную рядом с нужной надписью на экране, вызывается на информационное поле пульта развер­нутая информация по данному вопросу. Смена режимов произ­водится воздействием оператора на другие кнопки-табло выбора режимов.

4.10. СХЕМЫ УПРАВЛЕНИЯ ПОЛУПРОВОДНИКОВЫМИ ГРАФИЧЕСКИМИ ИНДИКАТОРАМИ

Существующие буквенно-цифровые индикаторы позволяют индицировать большое количество разнообразных символов. Не­достатком этих индикаторов является наличие нерабочего поля на их лицевой панели, обращенной к оператору. У буквенно-цифровых индикаторов типа АЛС340А нерабочее поле состав­ляет 50 — 55%, а у ИПВ70А-4/5Х7К — примерно 80% площади лицевой панели индикаторного прибора. Наличие нерабочего поля не позволяет индицировать графическую информацию, т. е. создавать экранные индикаторы.

Достаточно высокая стоимость полупроводниковых материа­лов в ближайшем будущем, видимо, не позволит создать эк­ранные индикаторы группового и коллективного пользования на их основе.

Для создания экранных индикаторов индивидуального поль­зования и индикаторов типа «бегущей строки» разработаны графические индикаторы, состоящие из 64 (8X8) светящихся элементов. Светодиоды в индикаторе соединены по вертикали и по горизонтали в столбцы и строки одноименными вывода­ми. Такие индикаторы позволяют создавать экранные дисплеи без потери шага размещения светящихся элементов. Выпуска­ются индикаторы ЗЛС347А, ИПГ02А-8Х8Л, ИПГОЗА-8Х8К, ИПГ05А-8Х8Л, .ИПГ06А-8Х8К, а также АЛС347А КИПГ02А-8Х8Л, КИПГОЗА-8Х8К, КИПГ05А-8Х8Л, КИПГ06А-8Х8К. Для управления ими могут быть использованы микросхемы 514ИР2А, 514ИР2Б и К514ЙР2А, К514ИР2Б.

Таблица 4.4. Таблица истинности ИМС 514ИР2А, 514ИР2Б, К514ИР2А, К514ИР2Б

Входы

Выходы

X2

X1

X3

Y,

Y2

Y3

Y4

Y5

Х6

Y7

Y8

Y9

Выводы микросхемы

15

16

3

13

12

1 1

10

7

6

5

4

2

!

1

1

X

X

X

X

X

X

X

X

X

0

X

1

0

X

X

X

X

X

X

X

X

1

0

1

0

X

X

X

X

X

X

X

X

0

X

1

1

0

X

X

X

X

X

X

X

1

0

1

1

0

X

X

X

X

X

X

X

0

X

1

1

1

0

X

X

X

X

X

X

1

0

1

1

1

0

X

X

X

X

X

X

0

X

1

1

1

1

0

X

X

X

X

X

1

0

1

1

1

1

0

X

X

X

X

X

0

X

1

1

1

1

1

0

X

X

X

X

1

0

1

1

1

1

1

0

X

X

X

X

0

X

1

1

1

1

1

1

0

X

X

X

1

0

1

1

1

1

1

1

0

X

X

X

0

X

1

1

1

1

1

1

1

0

X

X

1

0

1

1

1

1

1

1

1

0

X

X

0

X

1

1

1

1

1

1

1

1

0

X

1

0

1

1

1

1

1

1

1

1

0

X

0

X

1

1

1

1

1

1

1

1

1

0

1

1

1

1

1

1

1

1

1

1

1

0

0

X

1

0

1

1

1

1

1

1

1

1

X

X

0

1

1

1

1

1

1

1

1

1

1

1

1

0

1

1

1

1

1

1

1

1

0

X

1

0

0

1

1

1

1

1

1

1

1

1

1

0

0

1

1

1

1

1

1

1

0

X

1

0

0

0

1

1

1

1

1

1

1

1

1

0

0

0

1

1

1

1

1

1

0

X

1

0

0

0

0

1

1

1

1

1

I

1

1

0

0

0

0

1

1

1

1

1

0

X

1

0

0

0

0

0

1

1

1

1

1

1

1

0

0

0

0

0

1

1

1

1

0

X

1

0

0

0

0

0

0

1

1

1

1

1

1

0

0

0

0

0

0

1

1

1

0

X

1

0

0

0

0

0

0

0

1

1

1

1

1

0

0

0

0

0

0

0

1

1

0

X

1

0

0

0

0

0

0

0

0

1

1

1

1

0

0

0

0

0

0

0

0

1

0

X

1

0

0

0

0

0

0

0

0

0

1

1

1

0

0

0

0

0

0

0

0

0

X

X

0

1

1

1

1

1

1

1

0

Примечания: 1. Свечению индикатора соответствует состояние логического пуля на выходе.
