Установка и подбор матриц

Установка и подбор матриц.

Убедитесь, что установленная матрица соответствует суммарной толщине соединяемых листов.

Суммарная толщина	Номер матрицы	Корпус консоли	Заказной номер
листов, мм	матрицы	консоли с установленной матрицей
0,8 - 1,5	1	1 (0118133)	111969	118130
1,6 - 2,0	2	2 (0118138)	111968	118131
2,1 - 2,5	2+	2 (0118138)	122272	129763
2,6 - 3,0	3-	3 (0118139)	53875	129764
3,1 - 3,5	3	3 (0118139)	111967	118132

Маркировка матриц

Замена режущего инструмента

Вовремя меняйте затупившийся режущий инструмент.

1. Режущие сегменты №2 ( износ режущих кромок №4)

2. Пуансон №1 ( износ режущий кромки №4)

3. Матрицу №3 (износ режущей части «наковальня»)

Проверка режущего инструмента на

работопригодность

1) У пуансона режущая кромка №4, должна быть с острыми краями и

вид кромки «домиком»

2) Режущие сегменты должны иметь острые режущие кромки.

3) Наковальня матрицы должна быть ровная, без выработки в центре.

Проверка наковальни матрицы: Снять сегменты, приложив сверху на наковальню ровную тонкую плоскость, прилегание должно быть без просвета.

Замена режущих сегментов

На одной матрице можно менять 3 комплекта сегментов.

(комплект: 2 шт. сегментов, 1 шт. резинное кольцо)

Замена режущих сегментов на матрице необходима при их износе.

Убедитесь, что сегменты установлены на матрице правильно, они должны плотно примыкать к наковальне матрицы.

Причины неплотного примыкания и неправильной установки.

1. Грязь между сегментами и наковальней

2. Износ или деформация наковальни.

Сегменты устанавливаются фаской «F» вниз.

Правильно Неправильно

Внимание: Режущие сегменты могут быть использованы только с одной стороны

Установка матриц в консоль

Матрицы №2 и №2+ устанавливаются в консоль №2

Матрицы №3 и №3- устанавливаются в консоль №3

Матрица №1- устанавливается в консоль №1

.

Износостойкость режущего

инструмента.(примерно)

30 000 заклёпок – замена режущих сегментов.

60 000 заклёпок – замена режущих сегментов.

75 000 заклёпок – замена пуансона, съёмника, матрицы.

Пуансон и матрица должны позиционироваться в одном направлении

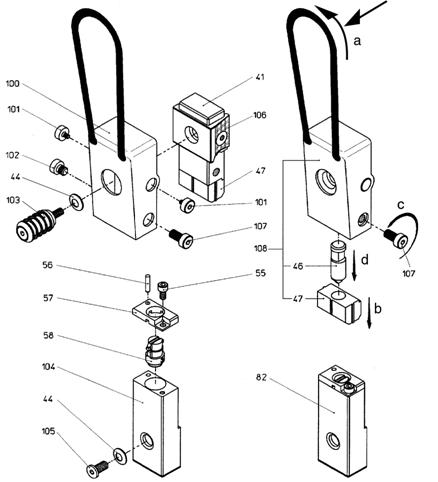

41 Поворотная консоль пуансона 44 Стопорная шайба 46 Пуансон 0110335 47 Съёмник 0053649 и 0112929 55 Крепёжный винт пластины консоли матрицы 0014400 56 Штифт 0053524 57 Пластина консоли матрицы 0063977 58 Матрица (№1; 0111969) (№2; 0111968) (№2+; 0122272) (№3-; 0053875) (№3; 0111967) 82 Фиксированная консоль с матрицей 100 Рычаг 0248960 101 Винт 0248945 102 Винт 0248947 103 Пружинный блок 0249303 104 Фиксированная консоль 105 Винт 0111976 106 Скользящая часть 0119751 107 Винт для крепления пуансона в поворотной консоли 0248948 108 Поворотная консоль с пуансоном в сборе
