| 3128.00.00.000-02 КДС Каталог деталей и сборочных единиц | СБ4/Ф-270.LB50В | 380 В, 50 Гц | 10 бар |

3128.0 Каталог деталей и сборочных единиц | СБ4/Ф-270.LB50В | 380 В, 50 Гц | 10 бар |

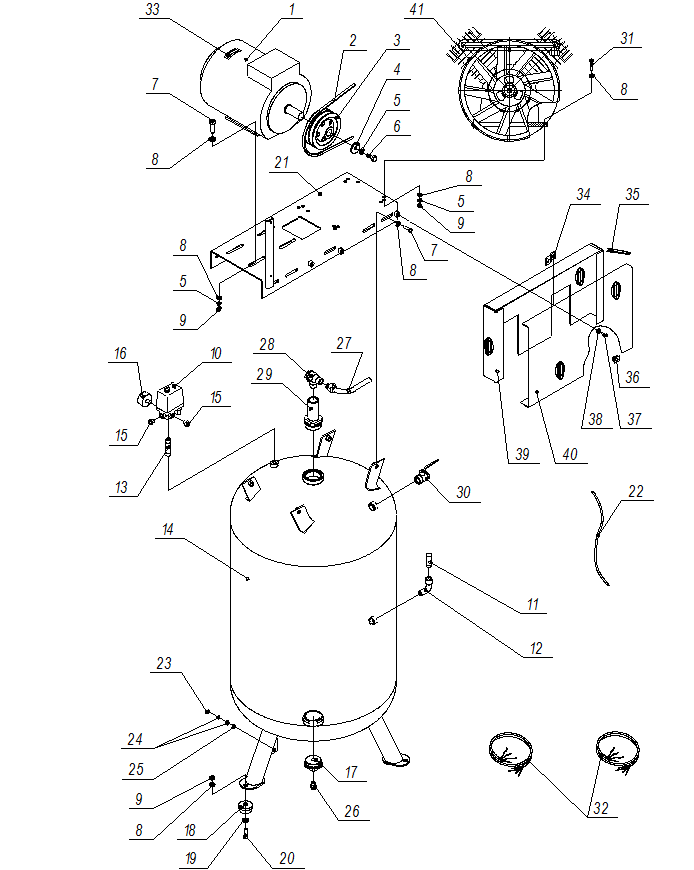

Поз. | Код. № чертежа | Наименование | Кол. |
1. |
() | Электродвигатель, 4,0 кВт | 1 |
2. |
| Ремень А1600 | 2 |
3. | 3128.00.00.104 3128.00.00.104-01 | Шкив | 1 |
4. | 3106.00.00.101 | Прижим | 1 |
5. | Шайба 10.65Г | 9 | |
6. | Болт М10х20 | 1 | |
7. | Болт М10х30 | 6 | |
8. | Шайба 10 | 19 | |
9. | Гайка М10 | 16 | |
10. |
| Прессостат MDR3 | 1 |
11. |
| Клапан предохранительный | 1 |
12. |
| Угольник | 1 |
13. | 3101.00.00.201 | Переходник | 1 |
14. | 3004.00.00.000-01 | Ресивер | 1 |
15. | 3101.00.00.203 | Заглушка | 1 |
16. |
| Манометр | 1 |
17. | 3126.00.00.071 | Переходник | 1 |
18. |
| Амортизатор | 3 |
19. | Шайба 12 | 3 | |
20. | Болт М10х25 | 3 | |
21. | 3128.00.00.120 3128.00.00.120-01 | Платформа | 1 |
22. |
| Трубка Rilsan | 1 |
23. | Гайка М6 | 1 | |
24. | Шайба 6 | 2 | |
25. | Шайба 6, 65Г | 1 | |
26. |
| Конденсатоотводчик | 1 |
27. | 3128.00.00.200 | Воздухопровод | 1 |
28. | Клапан обратный | 1 | |
29. | 3128.00.00.071 | Переходник | 1 |
30. |
| Кран | 1 |
31. | Болт М10х55 | 4 | |
32. |
| Провод | 2 |
33. |
| Указатель | 1 |
34. | 3128.00.00.103 | Держатель | 1 |
35. |
| Распорка | 1 |
36. |
| Защелка | 4 |
37. | Болт М6х16 | 5 | |
38. | Шайба 6х18 | 5 | |
39. | 3106.00.00.500-01 | Основание | 1 |
40. | 3106.00.00.600 | Крышка | 1 |
41. |
| Блок поршневой | 1 |
