H-57型 彩 钢 压 制 生 产 线
Линия для прокатки профнастила H-57
该全自动生产线用于制造高质量冷弯钢板型材（屋顶板），所生产的型材符合国际标准，用于屋顶及其他构建物的屋顶装修，型材表面涂有保护涂层（油漆或塑料薄膜）
Линия автоматическая предназначена для изготовления высококачественных стальных холодногнутых листовых профилей (металлочерепицы), отвечающих мировым стандартам, для обустройства кровли зданий и сооружений с защитно-декоративным покрытием (лакокраска, пластизоль).
产品优点
Преимущества линии:
能源消耗低 - невысокая энергоемкость производства
运行维护成本低
- невысокая себестоимость панелей
Технические характеристики и состав профилегибочной линии
生产线技术参数规格
Обрабатываемый материал:原材料 彩钢板 | |
Режим работы оборудования 设备类型 | Автоматический 全自动 |
ток питания 电源电压 | AC380/50-60Hz |
Количество клетей 轧辊的数量 | 22 |
Толщина металла в рулоне, мм 加工钢板厚度（mm） | 0.3--0.8 |
Ширина исходной заготовки рулона металла мм. 钢板加工前原料宽度（mm） | 1250 |
Фасадно-потолочная панель,mm 成型后宽度(mm) | 845 |
Производительность линии 生产线加工速度 | 10--18 метров за минуту 10-18米/分钟 |
Производительность: | m2 за 8 часов 平米/8小时 |
диаметр клетей 轧辊轴径 | Ф70мм Ф70mm |
Габариты главной машины, мм 主机外形尺寸 | 13200х1900х1400 13200X1900X1400 |
Качество главной оси: | сталь.45# 45#钢 |
Вес 重量 | 6700 кг 6700 kg |
Общая мощность, кВт 总功率（kw） | 9.5 9.5 kw |
Привод полосы 驱动系统 | Единый 单个 |
Мощность гидромеханического двигателя 设备液压系统功率 | 4 кВТ 4KW |
Мощность Стан профилегибочный: 设备成型主机功率 | 5.5 кВТ(сциклоидальным редукционным устройством). 5.5 kw（行星摆线减速机） |

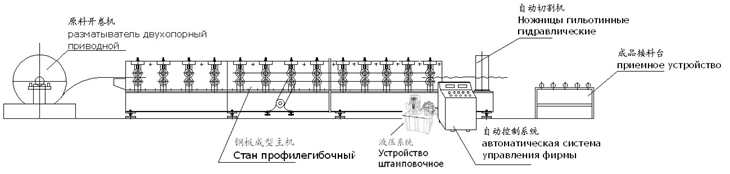

Состав линии
生产线组成
разматыватель двухопорный приводной, несущая способность 5000 кг;
原料开卷机，可承重5000kg
Стан профилегибочный;
钢板成型主机
Устройство штамповочное (пресс);
液压系统（液压）
Ножницы гильотинные гидравлические;
自动切割机
автоматическая система управления фирмы
自动控制系统（进口PLC）
приемное устройство.
成品接料台
производственной процесс
生产流程
Требования к производственному помещению и обслуживающему персоналу профилегибочной линии
成型机需要的场地和人员
1)ровный бетонный пол;
平整的水泥地面
2)наличие грузоподъемного механизма (не менее 5 тн);
需要的起升机构（不可少于5t）
3)температура в помещении - не ниже - 14 °С;
操作室的温度-不低于- 14 °С;
4)наличие площади под склад сырья (4-5 рулонов разных цветов);
提供储存原料的空间 （4--5种不同的颜色）
5)наличие площади под склад готовой продукции;
提供放置成品的空间
6)наличие подъездных путей для автотранспорта.
提供车辆的进出道路
Необходимая произв. площадь, не менее: 27mх4 м
对于产品 空间，至少要有：27m*4m
Обслуживающий персонал: 2 чел. (оператор и подсобный рабочий)
操作的工作人员：2人（操作人员和装卸工）
Цена заводская : 26154 долларов
Поставки ： 25-30 рабочих дней
H-60型 彩 钢 压 制 生 产 线
Линия для прокатки профнастила H-60
该全自动生产线用于制造高质量冷弯钢板型材（屋顶板），所生产的型材符合国际标准，用于屋顶及其他构建物的屋顶装修，型材表面涂有保护涂层（油漆或塑料薄膜）
Линия автоматическая предназначена для изготовления высококачественных стальных холодногнутых листовых профилей (металлочерепицы), отвечающих мировым стандартам, для обустройства кровли зданий и сооружений с защитно-декоративным покрытием (лакокраска, пластизоль).
产品优点
Преимущества линии:
能源消耗低 - невысокая энергоемкость производства
运行维护成本低
- невысокая себестоимость панелей
Технические характеристики и состав профилегибочной линии
生产线技术参数规格
Обрабатываемый материал:原材料 彩钢板 | |
Режим работы оборудования 设备类型 | Автоматический 全自动 |
ток питания 电源电压 | AC380/50-60Hz |
Количество клетей 轧辊的数量 | 22 |
Толщина металла в рулоне, мм 加工钢板厚度（mm） | 0.3--0.8 |
Ширина исходной заготовки рулона металла мм. 钢板加工前原料宽度（mm） | 1250 |
Фасадно-потолочная панель,mm 成型后宽度(mm) | 845 |
Производительность линии 生产线加工速度 | 10--18 метров за минуту 10-18米/分钟 |
Производительность: | m2 за 8 часов 平米/8小时 |
диаметр клетей 轧辊轴径 | Ф70мм Ф70mm |
Габариты главной машины, мм 主机外形尺寸 | 13200х1900х1400 13200X1900X1400 |
Качество главной оси: | сталь.45# 45#钢 |
Вес 重量 | 6700 кг 6700 kg |
Общая мощность, кВт 总功率（kw） | 9.5 9.5 kw |
Привод полосы 驱动系统 | Единый 单个 |
Мощность гидромеханического двигателя 设备液压系统功率 | 4 кВТ 4KW |
Мощность Стан профилегибочный: 设备成型主机功率 | 5.5 кВТ(сциклоидальным редукционным устройством). 5.5 kw（行星摆线减速机） |
Состав линии
生产线组成
разматыватель двухопорный приводной, несущая способность 5000 кг;
原料开卷机，可承重5000kg
Стан профилегибочный;
钢板成型主机
Устройство штамповочное (пресс);
液压系统（液压）
Ножницы гильотинные гидравлические;
自动切割机
автоматическая система управления фирмы
自动控制系统（进口PLC）
приемное устройство.
成品接料台
производственной процесс
生产流程
Требования к производственному помещению и обслуживающему персоналу профилегибочной линии
成型机需要的场地和人员
1)ровный бетонный пол;
平整的水泥地面
2)наличие грузоподъемного механизма (не менее 5 тн);
需要的起升机构（不可少于5t）
3)температура в помещении - не ниже - 14 °С;
操作室的温度-不低于- 14 °С;
4)наличие площади под склад сырья (4-5 рулонов разных цветов);
提供储存原料的空间 （4--5种不同的颜色）
5)наличие площади под склад готовой продукции;
提供放置成品的空间
6)наличие подъездных путей для автотранспорта.
提供车辆的进出道路
Необходимая произв. площадь, не менее: 27mх4 м
对于产品 空间，至少要有：27m*4m
Обслуживающий персонал: 2 чел. (оператор и подсобный рабочий)
操作的工作人员：2人（操作人员和装卸工）
Поставки ： 25-30 рабочих дней
Цена заводская : 26154 долларов
C-21型 彩 钢 压 制 生 产 线
Линия для прокатки профнастила C-21
该全自动生产线用于制造高质量冷弯钢板型材（屋顶板），所生产的型材符合国际标准，用于屋顶及其他构建物的屋顶装修，型材表面涂有保护涂层（油漆或塑料薄膜）
Линия автоматическая предназначена для изготовления высококачественных стальных холодногнутых листовых профилей (металлочерепицы), отвечающих мировым стандартам, для обустройства кровли зданий и сооружений с защитно-декоративным покрытием (лакокраска, пластизоль).
产品优点
Преимущества линии:
能源消耗低 - невысокая энергоемкость производства
运行维护成本低
- невысокая себестоимость панелей
Технические характеристики и состав профилегибочной линии
生产线技术参数规格
Обрабатываемый материал:原材料 彩钢板 | |
Режим работы оборудования 设备类型 | Автоматический 全自动 |
ток питания 电源电压 | AC380/50-60Hz |
Количество клетей 轧辊的数量 | 14 |
Толщина металла в рулоне, мм 加工钢板厚度（mm） | 0.3—0.8 |
Ширина исходной заготовки рулона металла мм. 钢板加工前原料宽度（mm） | 1250 |

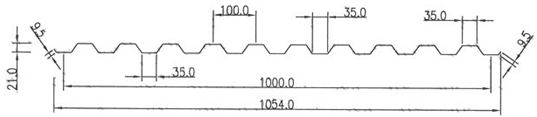

Фасадно-потолочная панель,mm 成型后宽度(mm) | 1000 |
Производительность линии 生产线加工速度 | 10--18 метров за минуту 10-18米/分钟 |
Производительность: | m2 за 8 часов 平米/8小时 |
диаметр клетей 轧辊轴径 | Ф70мм Ф70mm |
Габариты главной машины, мм 主机外形尺寸 | 7800х1800х1400 7800X1800X1400 |
Качество главной оси: | сталь.45# 45#钢 |
Вес 重量 | 4200 кг 4200 kg |
Общая мощность, кВт 总功率（kw） | 7,0 7 kw |
Привод полосы 驱动系统 | Единый 单个 |
Мощность гидромеханического двигателя 设备液压系统功率 | 3 кВТ 3KW |
Мощность Стан профилегибочный: 设备成型主机功率 | 4 кВТ(сциклоидальным редукционным устройством). 4 kw（行星摆线减速机） |
Состав линии
生产线组成
разматыватель двухопорный приводной, несущая способность 5000 кг;
原料开卷机，可承重5000kg
Стан профилегибочный;
钢板成型主机
Устройство штамповочное (пресс);
液压系统（液压）
Ножницы гильотинные гидравлические;
自动切割机
автоматическая система управления фирмы
自动控制系统（进口PLC）
приемное устройство.
成品接料台
производственной процесс
生产流程
Требования к производственному помещению и обслуживающему персоналу профилегибочной линии
成型机需要的场地和人员
1)ровный бетонный пол;
平整的水泥地面
2)наличие грузоподъемного механизма (не менее 5 тн);
需要的起升机构（不可少于5t）
3)температура в помещении - не ниже - 14 °С;
操作室的温度-不低于- 14 °С;
4)наличие площади под склад сырья (4-5 рулонов разных цветов);
提供储存原料的空间 （4--5种不同的颜色）
5)наличие площади под склад готовой продукции;
提供放置成品的空间
6)наличие подъездных путей для автотранспорта.
提供车辆的进出道路
Необходимая произв. площадь, не менее: 27mх4 м
对于产品 空间，至少要有：27m*4m
Обслуживающий персонал: 2 чел. (оператор и подсобный рабочий)
操作的工作人员：2人（操作人员和装卸工）
Поставки ： 25-30 рабочих дней
Цена заводкая : 14615 долларов
