Таблица 12

Средние нормы расхода электроэнергии

Вид продукции

Ед. измерения

Ср. норма расхода

Заготовка и первичная обработка древесины

кВтч/тыс. м3

4300,0

Пиломатериалы

кВтч/м3

19,0

Цемент

кВтч/т

106,0

Железобетонные конструкции и детали

кВтч/м3

28,1

Строительно-монтажные работы

кВтч/тыс. руб.

220,0

Хлеб и хлебобулочные изделия

кВтч/т

24,9

Мясо

кВтч/т

56,5

Сжатый воздух

кВтч/тыс. м3

80

Кислород

кВтч/тыс. м3

470,0

Ацетилен

кВтч/т

3190,0

Производство холода

кВтч/Гкал

480,0

Бурение разведочное

кВтч/м

73,0

Пропуск сточных вод

кВтч/тыс. м3

225,0

9.2. Мероприятий по экономии электроэнергии

9.2.7. Планирование работы по экономии электроэнергии.

Работа по обеспечению рационального и экономного использования электроэнергии должна вестись повседневно на основе планов организационно-технических мероприятий по экономии энергии, которые являются составной частью общей экономической работы на объектах и включают в себя мероприятия по совершенствованию эксплуатации электроустановок, разработку и соблюдение планов и норм расхода электроэнергии и сокращение её потерь.

Мероприятия по устранению потерь энергии, требующие капитальных затрат, включаются в план организационно - технических мероприятий лишь в том случае, если они оправдываются экономически. Нормативный срок окупаемости капиталовложений для энергетики принят То= 8,3 года.

Коэффициент эффективности капиталовложений Kэф = 0,12.

НЕ нашли? Не то? Что вы ищете?

Осуществление мероприятий по экономии электроэнергии, как правило, мало влияет на величину амортизационных отчислений и эксплутационных расходов. Поэтому коэффициент эффективности можно определять, исходя лишь из ожидаемой экономии электроэнергии:

где С1 - стоимость электроэнергии, потребляемой в год до осуществления мероприятий по её экономии, тыс. руб.;

С 2 - то же после осуществления мероприятий по её экономии, тыс. руб.;

ΔЭ - достигнутая экономия электроэнергии, тыс. кВт. ч/год;

с - стоимость единицы электроэнергии, руб./кВт. ч;

К - капиталовложения, необходимые для осуществления мероприятия, тыс. руб.

Коэффициент эффективности должен быть больше нормативного, тогда запланированные мероприятия экономически оправданы, и капитальные затраты окупятся получаемой экономией электроэнергии раньше нормативного срока. Если же расчёт покажет, что коэффициент эффективности меньше нормативного, то затраты не окупятся в нормативный срок, и намеченные мероприятия экономически не оправданы.

Ниже рассмотрены технические и организационные мероприятия по экономии электроэнергии.

9.2.2. Снижение потерь электроэнергии в сетях и линиях электропередачи.

9.2.2.1. Реконструкция сетей без изменения напряжения.

Для уменьшения потерь электроэнергии на перегруженных участках сетей заменяют провода, сокращают их длину путём спрямления и т. д. Экономия при такой реконструкции сетей может оказаться существенной.

9.2.2.2. Перевод сетей на более высокое номинальное напряжение. Такая реконструкция сетей ведёт к снижению потерь электроэнергии.

9.2.2.3. Включение под нагрузку резервных линий электропередачи.

Потери электроэнергии в сетях пропорциональны активному сопротивлению проводов. Поэтому, если длина, сечение проводов, нагрузки и схемы основной и резервной линии одинаковы, то при включении под нагрузку резервной линии потери электроэнергии снизятся в два раза.

9.2.3. Снижение потерь электроэнергии в силовых трансформаторах.

9 2.3.1. Устранение потерь холостого хода трансформаторов.

Для устранения этих потерь необходимо исключить работу трансформаторов без нагрузки:

-отключать трансформаторы, питающие наружное освещение, на светлое время суток;

-отключать трансформаторы, питающие летние лагеря, полигоны и площадки на зимний период;

-уменьшать число работающих трансформаторов до необходимого минимума по мере сокращения потребления электроэнергии в ночное время, выходные и праздничные дни, в периоды между занятиями и др.

9.2.3.2. Устранение несимметрии нагрузки фаз трансформатора.

Для устранения несимметрии необходимо производить перераспределение нагрузок по фазам. Обычно такое перераспределение делают, когда несимметрия достигает 10%. Неравномерность нагрузки характерна для осветительной сети, а также при работе однофазных сварочных трансформаторов.

Для наблюдения за равномерным распределением нагрузок по фазам необходимо производить их замер в период максимума (январь) и минимума (июнь) электропотребления, а также при изменениях в электросетях, присоединении новых потребителей и т. п. При отсутствии стационарных измерительных приборов замер нагрузок производится токоизмерительными клещами.

9.2.3.3. Экономичный режим работы трансформаторов.

Сущность такого режима заключается в том, что число параллельно работающих трансформаторов определяется условием, обеспечивающим минимум потерь мощности. При этом надо учитывать не только потери активной мощности в самих трансформаторах, но и потери активной мощности, возникающие в системе электроснабжения по всей цепи питания от генераторов электростанций до трансформаторов из-за потребления последними реактивной мощности. Эти потери называются приведёнными.

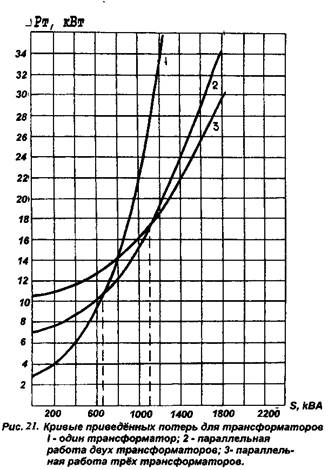

Для примера на рис. 21 приведены кривые изменения приведённых потерь при работе одного (I) двух (2) и трёх (3) трансформаторов мощностью 1000 кВА каждый, построенные для различных значений нагрузки S. Из графика видно, что наиболее экономичным будет следующий режим работы:

-при нагрузках от 0 до 620 кВА включен один трансформатор;

-при увеличении нагрузки от 620 кВА до 1080 кВА параллельно работают два трансформатора;

-при нагрузках, больших 1080 кВА, целесообразна параллельная работа трёх трансформаторов.

9.2.4. Снижение потерь электроэнергии в асинхронных электродвигателях.

9.2.4.1. Замена мало загруженных электродвигателей двигателями меньшей мощности.

Установлено, что если средняя нагрузка двигателя менее 45% номинальной мощности, то замена его менее мощным двигателем всегда целесообразна. При загрузке двигателя более 70% номинальной мощности его замена нецелесообразна. При загрузке в пределах 45-70% целесообразность замены двигателя должна быть обоснована расчётом, свидетельствующим об уменьшении суммарных потерь активной мощности как в энергосистеме, так и в двигателе.

9.2.4.2. Переключение обмотки статора незагруженного электродвигателя с треугольника на звезду.

Этот способ применяется для двигателей напряжением до 1000 В, систематически загруженных менее 35-40% от номинальной мощности. При таком переключении увеличивается загрузка двигателя, повышаются его коэффициент мощности (cos (φ) и К. П.Д. (табл. 13 и 14).

Таблица 13

Д. при переключении электродвигателя с треугольника на звезду

К3

0,1

0,15

0,2

0,25

0,3

0,35

0,4

0,45

0,5

ηγ/ηΔ

1,27

1,14

1,1

1,06

1,04

1,02

1,01

1,005

1,0

Таблица 14



Изменение cos φ при переключении электродвигателей

с треугольника на звезду



cos

φном

cos φγ / cos φΔ при коэффициенте загрузки К3



0,1

0,15

0,2

0,25

0,3

0,35

0,4

0,45

0,5



0,78

1,94

1,87

1,80

1,72

1,64

1,56

1,49

1,42

1,35



0,79

1,90

1,83

1,76

1,68

1,60

1,53

1,46

1,39

1,32



0,80

1,86

1,80

1,73

1,65

1,58

1,50

1,43

1,37

1,30



0,81

1,82

1,86

1,70

1,62

1,55

1,47

1,40

1,34

1,20



0,82

1,78

1,72

1,67

1,59

1,52

1,44

1,37

1,31

1,26



0,83

1,75

1,69

1,64

1,56

1,49

1,41

1,35

1,29

1,24



0,84

1,72

1,66

1,61

1,53

1,46

1,38

1,32

1,26

1,22



0,85

1,69

1,63

1,58

1,50

1,44

1,36

1,30

1,24

1,20



0,86

1,66

1,60

1,55

1,47

1,41

1,34

1,27

1,22

1,18



0,87

1,63

1,57

1,52

1,44

1,38

1,31

1,24

1,20

1,16



0,88

1,60

1,54

1,49

1,41

1,35

1,28

1,22

1,18

1,14



0,89

1,59

1,51

146

1,38

1,32

1,25

1,19

1,16

1,12



090

1,50

1,48

1,43

1,35

1,29

1,22

1,17

1,14

1,10



0,91

1,54

1,44

1,40

1,32

1,26

1,19

1,14

1,11

1,08



0,92

1,50

1,40

1,36

1,28

1,23

1,16

1,11

1,08

1,06



В таблице 13 и 14 обозначено:
