ПОСТРОЕНИЕ ЛИНИЙ ДРАПИРОВКИ. Вариант №1: секущие линии параллельны.

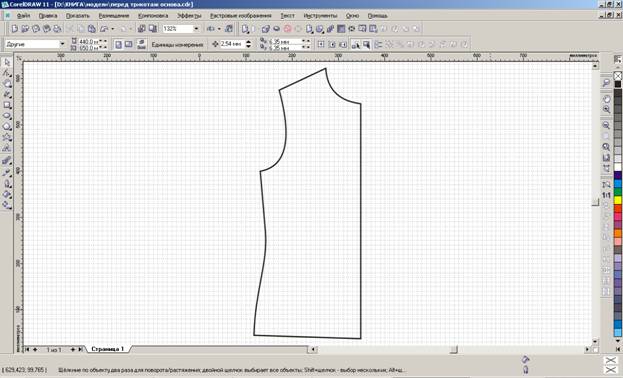

Возьмем основу полочки из трикотажа. Будем строить секущие линии драпировки «Качели».
Наметим первую линию драпировки.

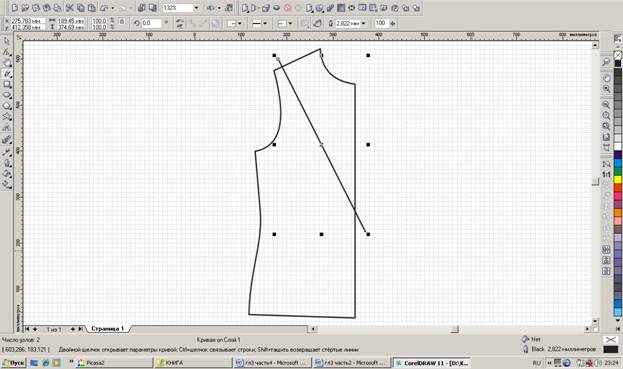

Выберите инструмент «Карандаш». Начертите такой же отрезок, как у меня (щелчок вверху, протянуть линию, щелчок внизу):
Концы отрезка должны выходить за пределы основного контура.
Преобразуем эту линию в плавную кривую.
Перейдите на инструмент «Форма». Щелкните правой кнопкой мыши по нижнему узлу нашего отрезка, выберите «В кривую».

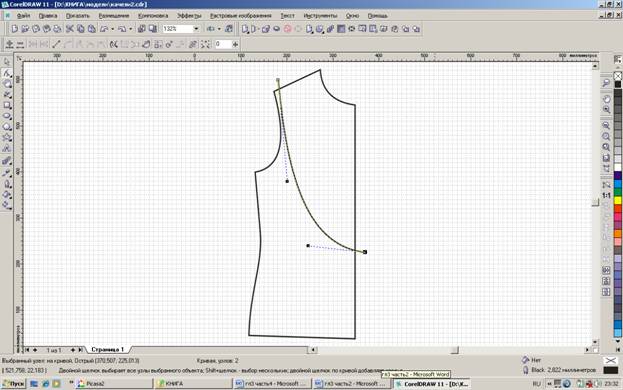

Зацепив курсором за линию, выгните ее следующим образом:
Нарисуем еще четыре линии драпировки.
Будем рисовать, используя окно «Трансформация». В строке меню выберите: «Компоновка» – «Преобразования» – «Позиция». В левой части экрана откроется окно «Трансформация».
Вы можете подборами и откатами действий сами подобрать значения для создания линий дублированием с перемещением.
Я сообщаю вам свои величины: по горизонтали: 10 мм, по вертикали: 55 мм.
Нажимаем «Применить дубликат».
Нажимаем «Применить дубликат» еще три раза.

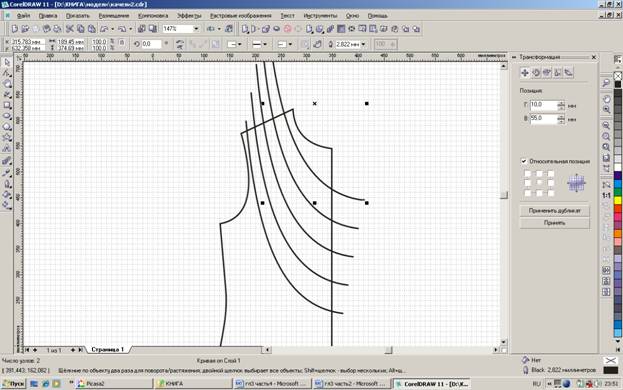

Получаем пять линий драпировки:
Таким образом, секущие линии в количестве пяти штук построены.
