2. Главный вектор и главный момент системы силы

2. Главный вектор и главный  момент системы  силы

	ПАКЕТ	Исходные данные
	N	P	Q	OA	AB	BC	CD
	кН	кН	кН	м	м	м	м
	1	3	7	9	1	4	5	6
	2	4	6	8	2	3	4	8
	3	5	4	2	3	4	5	10
	4	4	8	3	1	2	4	3
	5	3	4	8	3	2	4	2
	6	9	8	7	2	3	4	6
	7	7	9	1	4	5	4	2
	8	6	8	2	3	4	8	3
	9	4	2	3	4	3	4	8
	0	8	3	1	2	9	8	7

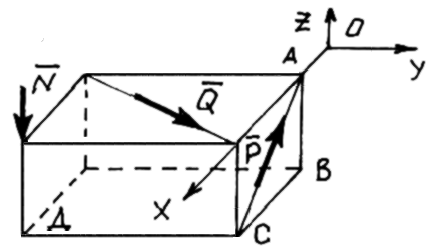

Система сил произвольно расположена в пространстве. величины сил и геометрические размеры для каждого варианта заданы в таблице. В задаче требуется все силы привести в заданный центр точку O, а затем вычислить модуль главного вектора и модуль главного момента .

ПОРЯДОК ВЫПОЛНЕНИЯ ЗАДАНИЯ

1. Вычислить модуль главного вектора и модуль главного момента .

2. Выбрать масштаб для и и сделать чертеж.

ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ:

1. Вы можете использовать приведенную в файле задания схему механической системы как заготовку для обработки её в графическом редакторе (например, PAINT или другом).

2. При использовании MATHCAD перенесите составленный графический объект в РАБОЧИЙ ЛИСТ.

ОТЧЕТ ПО РАБОТЕ:

1. Составьте отчет по работе в обычном (бумажном) виде или в электронном виде.

2. Укажите в отчете НОМЕР ЗАДАНИЯ, НОМЕР ПАКЕТА и КОНТРОЛЬНЫЙ КОД (четырехзначное число).
