Монтаж изделия

МОНТАЖ ИЗДЕЛИЯ

1. Подготовить ровную горизонтальную поверхность под установку брусьев.

2. Пробурить 2 ямы диаметром 350 мм на глубину 900 мм.. Дно каждой ямы засыпать щебнем слоем 200 мм.

3. Установить стойки брусьев в соответствующие ямы, залить бетоном на глубину 700 мм, дать затвердеть.

Инструкция по эксплуатации

Используйте качели по назначению!

После закрепления раскачивайте качели.

Правила транспортировки

Изделие должно транспортироваться грузовым транспортом с соблюдением правил для конкретного вида транспорта.

Правила эксплуатации

1. Дети до 14 лет допускаются до эксплуатации изделия только под руководством аттестованного инструктора.

2. Проводить тех. обслуживание изделия - не реже одного раза в неделю.

3. Проводить визуальный осмотр изделия и проверять крепежные соединения - ежедневно.

Гарантийные обязательства

Изготовитель гарантирует соответствие качелей разборных требованиям технических условий при соблюдении потребительских условий эксплуатации и хранения.

Гарантийный срок эксплуатации – 12 месяцев со дня получения качелей потребителем.

Сведения о рекламациях

В случае обнаружения дефектов и неисправностей изделия Потребитель имеет право предъявить рекламацию в течение 30 дней с момента получения изделия, а Изготовитель обязуется удовлетворить требования по рекламации в течение 30 дней с момента её получения.

Свидетельство о продаже

Дата _________ Выдал _______________________

Дата _________ Подпись покупателя_____________

ООО «Пумори – Спорт»

КАЧЕЛИ

700.947.000.000 ПС

Паспорт – описание

Россия, 5А

Тел.: (3;

E-mail:[e-mail]

www.pumorisport.ru

Техническое описание

Техническое описание предназначено для ознакомления с конструкцией качелей. Оно содержит данные об устройстве изделия, необходимые для обеспечения его правильной эксплуатации.

НАЗНАЧЕНИЕ

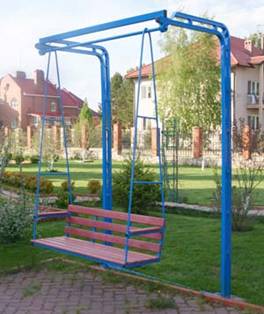

Качели разборные предназначены для активного отдыха детей. Устанавливаются на открытой площадке.

Технические данные

Габаритные размеры:

Высота, не более, мм - 3360

Длина, не более, мм - 1200

Ширина, не более, мм - 1700

Вес, не более, кг - 115

Максимальный нагрузка, не более, кг - 100

Устройство изделия

Качели представляет собой сборную конструкцию. Опорные элементы выполнены из квадратной трубы 40х40х2,5мм. Перекладины на боковых опорных стойках (поз.1) (труба ф33,5х3,2). Ширина сиденья рассчитана на посадку одного взрослого вместе с ребенком и может корректироваться по заявке заказчика.

Комплектация

Боковина - 2 шт. Стяжка верхняя - 1 шт. Стяжка нижняя - 1 шт. Узел сиденья - 1 шт.

Крепеж:

5. Гайка М16 - 2 шт.

6. Гайка М12 - 4 шт.

Шайба М16 - 4 шт. Шайба М12 - 4 шт. Болт М16 - 2 шт. Болт М12 - 4 шт.

Изготовитель оставляет за собой право на изменение конструкции, не ухудшающие эксплуатационные характеристики изделия.

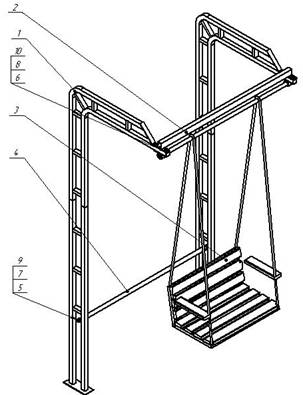

Порядок сборки

Соедините между собой боковины (1), используя стяжки (2,4), одновременно вставьте стяжку на узле сиденья (3). Закрепите узел сиденья (3) через шайбы на два болта М16 с обеих сторон. Стяжки зафиксировать на 2 гайки М16 (для стяжки 4) и 4 болта М12(для стяжки 2).

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Код изделия: 700.947

соответствует техническим условиям конструкторской документации и признано годным для эксплуатации.

Приемку произвел ________________ Дата выпуска 05.06.13г.

(роспись )

Приемку произвел ________________Дата выпуска _________ (роспись кладовщика ПС)
