Цель работы.
Изучение принципов построения и методов синтеза дешифраторов; исследование дешифраторов.
Задание.
Исследование линейного двухвходового дешифратора.а). Собрать дешифратор, подать на входы сигналы с выходов счетчика, снять временные диаграммы.
б). Снять временные диаграммы стробируемого дешифратора.
в). Определить задержки, необходимые для устранения помех на выходе дешифратора.
Исследование дешифратора двоично-десятичного кода.а). Синтезировать дешифратор Д-кода.
б). Моделировать работу дешифратора, подав на его входы сигналы с выходов счетчика.
в). Снять временные диаграммы.
г). Проверить соответствие работы дешифратора таблице истинности.
Исследование дешифраторов ИМС К155ИД4 (74155).а). Снять временные диаграммы работы дешифратора.
б). Определить время задержки стробирующего сигнала, необходимое для устранения помех.
в). Собрать схему трехвходового дешифратора на основе К155ИД4 (74155). Снять временные диаграммы работы дешифратора.
Исследовать работу дешифратора ИМС 533ИД7 (74138).а). Собрать стробируемый дешифратор на 4 входа на основе двух ИМС 533ИД7.
б). Снять временные диаграммы сигналов дешифратора, подавая на его входы сигналы с выхода счетчика.
Выполнение.
Линейный двухвходовой дешифратор.а). Таблица истинности дешифратора:
A1 | A0 | F3 | F2 | F1 | F0 |
0 | 0 | 0 | 0 | 0 | 1 |
0 | 1 | 0 | 0 | 1 | 0 |
1 | 0 | 0 | 1 | 0 | 0 |
1 | 1 | 1 | 0 | 0 | 0 |

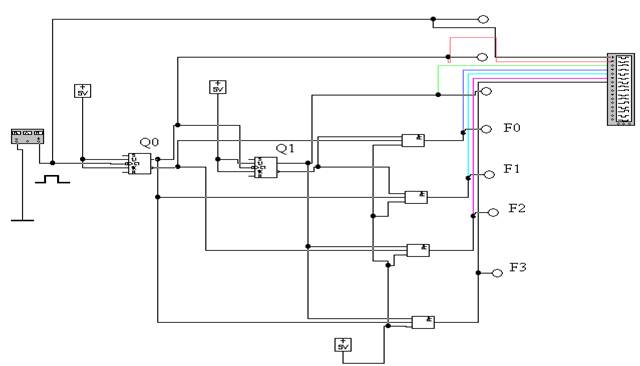

Рис.1. Схема дешифратора без стробирования.
Рис.2. Условное графическое изображение дешифратора.

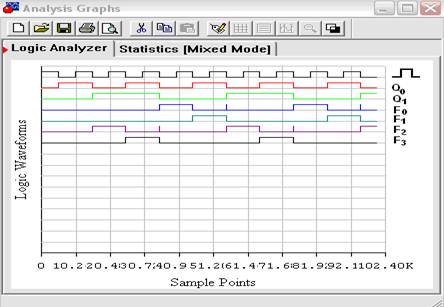

Рис.3. Временные диаграммы схемы без стробирования.
Помехи вызваны задержкой переключения старшего разряда счетчика относительно младшего.
б) Схема со стробированием:

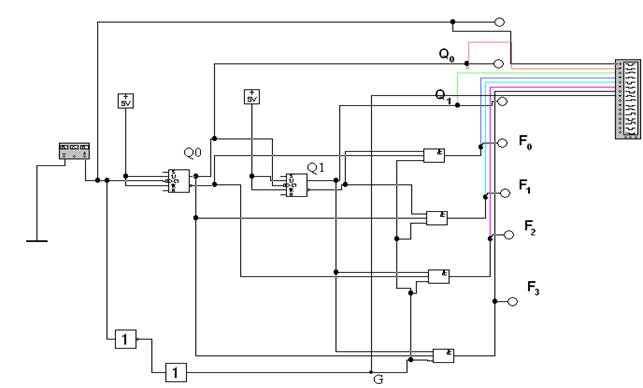

Рис.4. Схема дешифратора со стробированием.

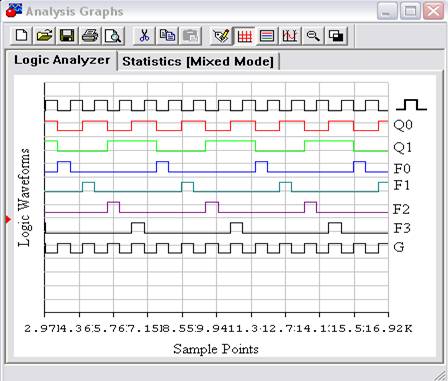

Рис.5. Временные диаграммы схемы со стробированием.
Для устранения помех достаточно иметь задержку стробирующего сигнала t = 10нс.
Исследование дешифраторов ИМС К155ИД4 (74155). DC2-4.а). Схема подключения дешифратора:

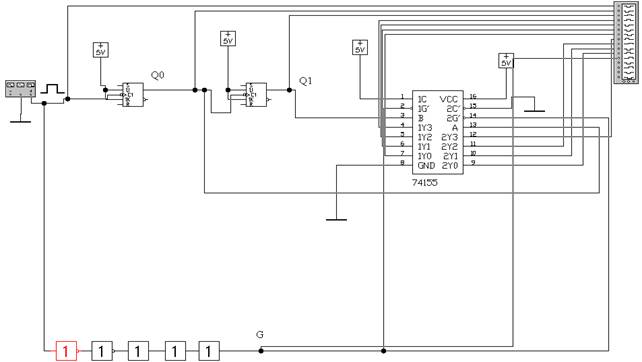

Рис.6. Схема подключения дешифратора К155ИД4 (74155).
Рис.7. Временные диаграммы работы дешифратора К155ИД4 (74155).
в) Схема трехвходового дешифратора на основе К155ИД4 (74155).
Объединяем входы 1С и 2С’ и подаем на них сигнал A2 со старшего разряда счетчика.
Время задержки синхросигнала – 10 нс.

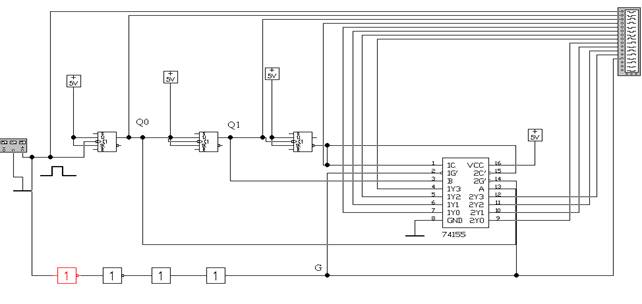

Рис.8. Схема трёхвходового дешифратора на основе К155ИД4 (74155).

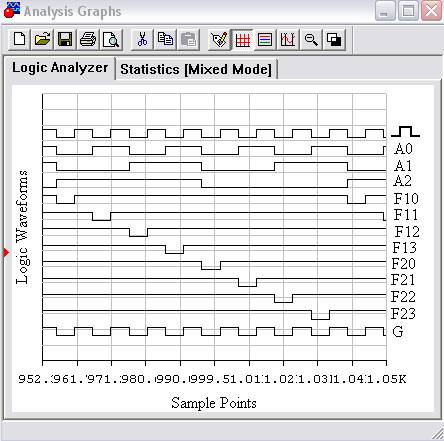

Рис.8. Временные диаграммы работы дешифратора К155ИД4 (74155).
Дешифратор ИМС 533ИД7 (74138). DC3-8.
Для получения DC4-16 на вход G2A’ одного дешифратора подадим сигнал с выхода A3 старшего разряда счетчика, а вход G2A’ другого – инвертированный сигнал с того же выхода счетчика.

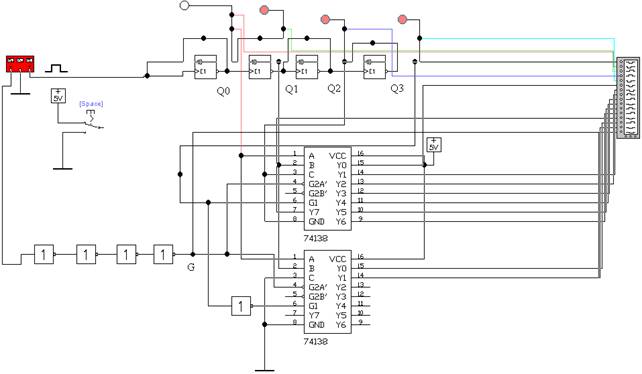

Рис.8. Дешифратор ИМС 533ИД7 (74138).

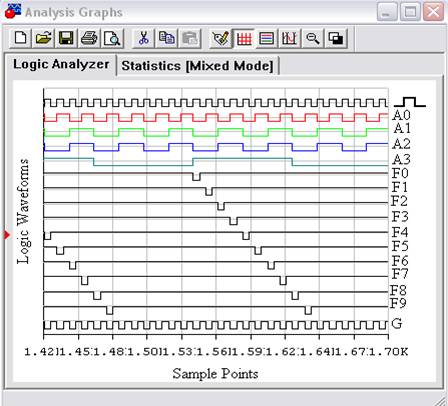

Рис.9. Временные диаграммы работы дешифратора 533ИД7 (74138).
